价 格: | 192000.00 | |
应用范围: | 电力 | |
品牌: | 金山门 | |
型号: | 生产2500KVA变压器S9 S11 S12 S13变压器重庆四川变压器 贵州云南变压器新疆煤矿变压器重庆设备变压器重庆变压器生产18696790610 | |
频率特性: | 中频 | |
电源相数: | 三相 | |
铁心形状: | 薄带型 | |
冷却形式: | 液/油浸式 | |
铁心形式: | 心式 | |
绕组形式: | 三绕组 | |
防潮方式: | 密封式 | |
冷却方式: | 油浸自冷式 | |
外形结构: | 立式 | |
电压比: | 按客户要求(V) | |
效率(η): | 95% | |
额定功率: | 30-10000(KVA) |
dzsc/19/0705/19070528.jpg
应用范围:
由于此变压器采用波纹油箱全密封结构,具有外形美观,性能优良,免维护等特点, 可广泛用于高层建筑、商业中心、地铁、机场、车站、工矿企业、钻井平台、采油平台,特别适用于易燃、易爆等防火要求高以及环境恶劣的场所使用。
功能特点:
1.铁心为硅钢片条料卷制而成的无接缝不分级的接近纯圆形截面。铁轭,铁心柱联结为圆角,铁心为封闭形。
2.高、低压线圈直接绕在铁心上,两线圈同心度好,抗短路性能力好。
3.由于铁心结构特殊,又呈由晶态取向优质冷轧硅钢片卷制经退火而成,使S11-M.R变压器与同容量S9型相比空载损耗下降30%,空载电流下降70%,嘈声下降8分贝左右。
4.取消储油柜。采用波纹板油箱,温度引起的油体积变化由波纹片的弹性调节使变压器油与空气隔绝延长使用奉命。
5.采用波纹油箱温升占地面积小,外形美观。
6.铁心加工全部机械化,减轻劳动强度,使产品质量提高,质量稳定。
dzsc/19/0705/19070528.jpg
dzsc/19/0705/19070528.jpg
dzsc/19/0705/19070528.jpg
dzsc/19/0705/19070528.jpg
dzsc/19/0705/19070528.jpg
dzsc/19/0705/19070528.jpg
dzsc/19/0705/19070528.jpg
dzsc/19/0705/19070528.jpg

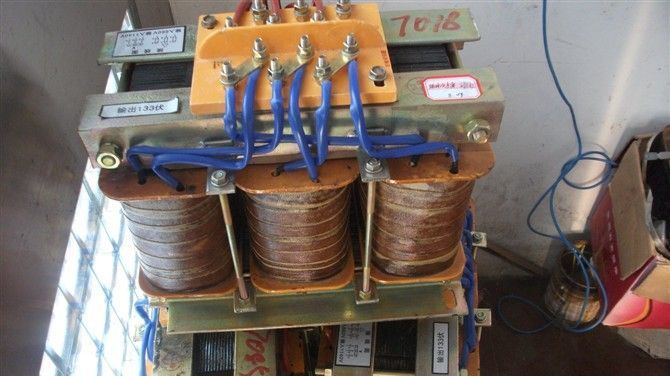

dzsc/19/0705/19070567.jpgdzsc/19/0705/19070567.jpg 变压器--产品概述 (DG、SG单三相干式变压器) DG、SG系列单、三相干式变压器,是我公司多年来采用优质材料和先进的工艺技术而生产,具有防潮、维护方便等优点,能深入负荷中心,可用于地铁、高层建筑、机场、车站、码头、企业及隧道等输配电场所。 DG、SG系列单、三相干式变压器,主要用于交流50—60Hz,电压不超过500V的各种供电场所、产品的各种输入、输出电压、联接组别、抽头线组容量的分配,均可根据用户要求进行精心设计与制造。

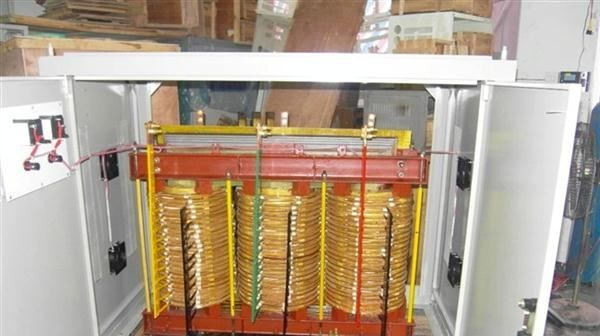

dzsc/19/0705/19070590.jpg产品概况 SG变压器以加速空气循环,广泛应用于各种负载的不同电压等级,设备类别不受限制.其优点在于性能稳定功耗小,美观环保,可独立放置,可安装在机柜和设备控制柜内.其输入电压为常有交流440V,420V.380V,常用输出电压为三相交流380V.220V.200V.190V.173V.110V.100V,单相电压为交流127V.120V.110V.100V. 用户须知1、 开箱检查 a.箱体在运输过程中有无损坏。 b.机柜内的技术文件、合格证、保修卡及配件是否齐全。 c.变压器及其它元器件是否完好无损。 d.紧固件有否松动、移位,接线端子有否接触不良。2、 就位须知 a.变压器安装场地必须干燥通风,无强力振动,无灰沙雨水渗漏。 b.就位搬迁须小心轻放,严禁过分倾斜,就位后机器底盘受力要均匀,箱体放置平稳。 c.就位所在四周应有足夠的空间余地,确保机器的通风与维护保养。3、 绝缘要求 a.短接“输入”与“输出”端子并引出测试点。 b.测试点对地(机外壳)用1000兆欧表测试绝缘电阻,此值应大于2兆欧。4、 检查接线调试人员的步工作也是最重要的一项工作是仔细检查接线,这项工作是保证变压器可靠运行的关键,必须认真做好。具体如下: a.检查...
