价 格: | 2800.00 | |
应用范围: | 控制 | |
品牌/商标: | 金山门 | |
型号/规格: | 供应重庆SG系列控制变压器 重庆变压器生产 重庆变压器供应 重庆节能变压器生产 重庆设备变压器生产 重庆矿用变压器生产 重庆电力变压器生产 重庆三相变压器生产 | |
频率特性: | 中频 | |
电源相数: | 三相 | |
铁心形状: | EI型 | |
冷却形式: | 干式 | |
防潮方式: | 开放式 | |
冷却方式: | 自然冷式 | |
外形结构: | 立式 | |
电压比: | 380/220按客户要求(V) | |
效率(η): | 96% | |
额定功率: | 1-1000(KVA) |
dzsc/19/0705/19070590.jpg
产品概况
SG变压器以加速空气循环,广泛应用于各种负载的不同电压等级,设备类别不受限制.其优点在于性能稳定功耗小,美观环保,可独立放置,可安装在机柜和设备控制柜内.其输入电压为常有交流440V,420V.380V,常用输出电压为三相交流380V.220V.200V.190V.173V.110V.100V,单相电压为交流127V.120V.110V.100V. 用户须知1、 开箱检查 a.箱体在运输过程中有无损坏。 b.机柜内的技术文件、合格证、保修卡及配件是否齐全。 c.变压器及其它元器件是否完好无损。 d.紧固件有否松动、移位,接线端子有否接触不良。2、 就位须知 a.变压器安装场地必须干燥通风,无强力振动,无灰沙雨水渗漏。 b.就位搬迁须小心轻放,严禁过分倾斜,就位后机器底盘受力要均匀,箱体放置平稳。 c.就位所在四周应有足夠的空间余地,确保机器的通风与维护保养。3、 绝缘要求 a.短接“输入”与“输出”端子并引出测试点。 b.测试点对地(机外壳)用1000兆欧表测试绝缘电阻,此值应大于2兆欧。4、 检查接线调试人员的步工作也是最重要的一项工作是仔细检查接线,这项工作是保证变压器可靠运行的关键,必须认真做好。具体如下: a.检查主回路接线是否牢固可靠,尤其对QF空气开关与KM接触器接点处的接线有否松脱现象,必须拧紧。 b.检查面板背面各种电气器件,如电压表、电流表、指示灯的接点连线是否可靠,如有松动,必须拧紧。5、 使用条件SG系列变压器应在室内使用,正常使用条件为: a.环境温度:-15°C~ 45°C b.海拔高度:不超过1000米; c.相对湿度:£90%; d.安装场所应无严重影响变压器绝缘强度的气体,蒸汽,化学沉淀,灰尘,污垢及其它爆炸性和侵蚀性介质; e.安装现场应无严重振动或颠簸。
dzsc/19/0705/19070590.jpg
dzsc/19/0705/19070590.jpg
dzsc/19/0705/19070590.jpg
dzsc/19/0705/19070590.jpg
dzsc/19/0706/19070682.jpgSG系列单、三相干式变压器,是我公司多年来采用优质材料和先进的工艺技术而生产,具有防潮、维护方便等优点,能深入负荷中心,可用于地铁、高层建筑、机场、车站、码头、企业及隧道等输配电场所。 DG、SG系列单、三相干式变压器,主要用于交流50—60Hz,电压不超过500V的各种供电场所、产品的各种输入、输出电压、联接组别、抽头线组容量的分配,均可根据用户要求进行精心设计与制造。主要技术特征: 1、输入电压:额定电压±10%2、输出电压:额定电压 5%(容载) 3、效率:≥95% 4、波形失真:无附加波形失真 5、功能:具有输入电压、输出电压、电流等指示 6、保护:具有过流保护 7、可长期连续长期无人值守工作8、绝缘电阻:≥50MΩ 9、电气强度:工频正弦电压2000V历时一分钟无击穿及闪络现象 10、过载能力:二倍的额定电流,维持一分钟。dzsc/19/0706/19070682.jpgdzsc/19/0706/19070682.jpgdzsc/19/0706/19070682.jpgdzsc/19/0706/19070682.jpgdzsc/19/0706/19070682.jpgdzsc/19/0706/19070682.jpgdzsc/19/0706/19070682.jpgdzsc/19/0706/19070682.jpgdzsc/19/0706/19070682.jpgdzsc/19/0706/19070682.jpgdzsc/19/0706...

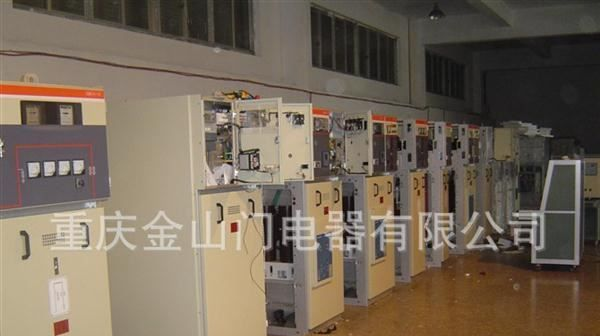

dzsc/19/0707/19070706.jpgZBW1系列低箱式变压器是一种把高压配电设备、变压器、低配电设备按一定接线方案组合而成的工厂预制式成套配电设备,用于额定电压10/0.4kV三相交流系统中,作为接受和分配电能的成套变电站。箱变适用于城市高层建筑、城乡建筑、居民小区、高新技术开发区、中小型工厂、矿山油田以及临时施工用电等场所。主要功能及特点:1、箱变高压室选用本厂生产的HXGN17-10型压气式或真空杯网柜,可布置成环网、终端,双电源等多种供电方式,低压部分的设计可满足用户各种供电方案需要。2、箱变高压室结构紧凑合理,“五防”联锁安全可靠。3、变压器室设有轨道、变压器能方便地从设压器室两侧大门进了。4、装设有凝露控制器、自动启动和关闭加热器及风机。5、优质铝合金制成的顶盖及围板,经特殊防腐处理,确保了防腐、防水、防尘性能。6、箱变结构紧凑、体积小、重量轻、成套性强,运行安全可靠、维护方便、可移动。7、符合DL/T537、GB/T17467、TEC1380标准。dzsc/19/0707/19070706.jpgdzsc/19/0707/19070706.jpgdzsc/19/0707/19070706.jpgdzsc/19/0707/19070706.jpgdzsc/19/0707/19070706.jpgdzsc/19/0707/19070706.jpgdzsc/19/0707/19070706.jpgd...
