供应JQX-14F系列继电器插座、两组、散热好、耐用
| 价 格： | 面议 | |
| 品牌： | 国产 | |
| 产品系列： | JQX-14F系列继电器插座 | |
| 触点负载： | 中功率 | |
| 触点切换电流： | 10A | |
| 触点切换电压： | 250V | |
| 触点形式： | 二开二闭 | |
| 额定电流： | 10A | |
| 额定电压： | AC250V | |
| 防护特征： | 防尘罩式 | |
| 线圈电源： | DC12V | |
| 线圈功率： | 0.54W | |
| 型号： | JQX-14F-2 | |
| 应用范围： | 中间 | |
| 释放电流： | 0.00444 | |
| 吸合电流： | 0.0444 | |
| 电流性质： | 直流 |
dzsc/19/0675/19067590.jpg
继电器插座
两组、5A负载电流
散热好、耐用
安装方便
■COIL DATA线圈参数（at 20℃）
Nominal Voltage额定电压(VDC) | 3 | 5 | 6 | 9 | 12 | 24 | 48 |
0.54W |
Coil Resistance线圈阻值(Ω±10%) | 17 | 46 | 67 | 150 | 270 | 1050 | 4250 | |
Rated Current额定电流(mA) | 180 | 108 | 90 | 60 | 45 | 22.5 | 11.3 | |
Max Operate Voltage吸合电压(VDC) | 2.4 | 4 | 4.8 | 7.2 | 9.6 | 19.2 | 38.4 | |
Min Release Voltage最小释放电压(VDC) | 0.15 | 0.25 | 0.3 | 0.45 | 0.6 | 1.2 | 2.4 | |
Coil Resistance线圈阻值(Ω±10%) | 13 | 35 | 50 | 110 | 200 | 800 | 3200 | 0.72W |
Rated Current额定电流(mA) | 240 | 144 | 120 | 80 | 60 | 30 | 15 | |
Max Operate Voltage吸合电压(VDC) | 2.4 | 4 | 4.8 | 7.2 | 9.6 | 19.2 | 38.4 | |
Min Release Voltage最小释放电压(VDC) | 0.15 | 0.25 | 0.3 | 0.45 | 0.6 | 1.2 | 2.4 | |
Max ApplicableVoltage过载电压 | 70℃时额定电压的130%，23℃时额定电压的170% | |||||||
■CONTACT DATA触点参数
Contact Form触点形式 | 2H/2Z |
Contact Material触点材料 | Silver Alloy |
Load负载 | Resistive load(COSФ=1) |
Contact Ratings触点负载 | 5A 250VAC 5A 30VDC |
Minimum load 最小负载 | 100mA 5VDC |
Max Switching Voltage转换电压 | 250VAC/30VDC |
Max Switching Current转换电流 | 5A |
Max Switching Power 转换功率 | 4000VA/480W |
Contact Resistance接触电阻 | 100mΩMax at 6VDC 1A |
Life Expectancy寿命 | Electrical 电气寿命: 100,000 Operations(at30Operations/minute) |
Mechanical机械寿命: 10,000,000 Operations(at300Operations/minute) |
■CHARACTERISTICS DATA性能参数
Insulation Resistance绝缘阻值 | 100MΩMin at 500VDC |
Dielectric Strength Between Open Contacts触点间耐压 | 1000VAC(for one minute) |
Between Contacts and coil触点与线圈间耐压 | 5000VAC(for one minute) |
Operate Time吸合时间 | 20ms |
Release Time释放时间 | 10ms |
Temperature Range环境温度 | -40℃to 70℃ |
Shock Resistance冲击 | Operating Extremes动作极限: 10G 11ms |
Damage Limits破坏极限: 100G 6ms | |
Vibration Resistance振动 | 10-55Hz, 1.5mm |
Max. switching frequency转换频率 | Mechanical:18,000operations/hr Electrical:1,800operations/hr |
Humidity湿度 | 40-85% |
Weight重量 | Approx 14g |
Safety Standard安全标准 | TUV CQC |
■OVERALL AND MOUNTING DIMENSIONS安装图
dzsc/19/0675/19067590.jpg
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 周国华
- 电话：
- 传真：
- 手机：
- QQ ：
供应宏发HFD41A系列信号继电器、性价比高、质量好
信息内容：dzsc/19/0741/19074139.jpg小型信号继电器3A触点切换能力高灵敏度多用于通信、安防、无线控制产品 CONTACT DATA触点参数Contact Form 触点形式 1ZContact Material 触点材料Ag AlloyContact Ratings 触点负载3A 120VAC/30VDCLnitial Contact Resistance 接触电阻100mΩMax at 6VDC 0.1AMax Switching Voitage转换电压 220VAC/30VDCMax Switching Current转换电流3AMax Switching Power切换功率125VA/30WMechanical Life 机械寿命10,000,000 Operations(at300Operations/minute)Electrical Life 电气寿命100,000 Operations(at30Operations/minute)GENERAL DATA性能参数Insulation Resistance绝缘电阻100MΩMin at 500VDCDielectric Strength介质耐压Between Coil and Contacts线圈与触点间1500VAC(50/60Hz for one minute) Between Contacts触点间750VAC(50/60Hz for one minute)Operate Time 吸合时间5msRelease Time 释放时间5msShock Resistance冲击Functionali稳定性100G Destructive强度1000GVibration Resistance 振动10-55Hz, 1.5mmHumidity 湿度35-70%Temperature Range 温度范...
供应宏发JRC-23F系列继电器、超小体积、高灵敏度

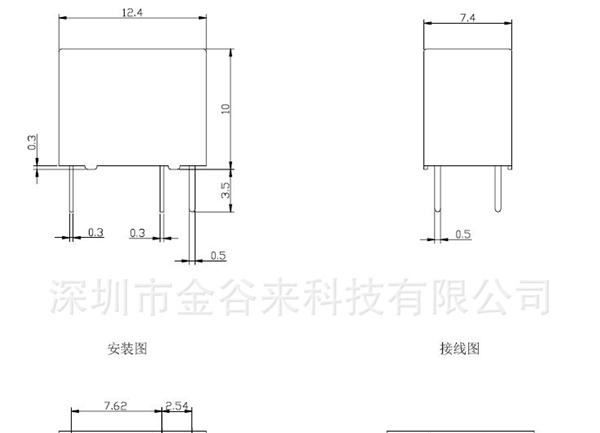

信息内容：dzsc/19/0751/19075113.jpg超小型信号继电器2A触点切换能力高灵敏度多用于通信、安防、无线控制等产品■COIL DATA线圈参数Nominal Voltage额定电压(VDC)35691224 0.15WCoil Resistance线圈阻值 (Ω±10%) at 20℃601672405409603840Rated Current额定电流(mA)50302516.712.56.3Max Operate Voltage吸合电压(VDC)2.253.754.56.75918Min Release Voltage最小释放电压(VDC)0.30.50.60.91.22.4Coil Resistance线圈阻值(Ω±10%) at 20℃4512018040072028800.2WRated Current额定电流(mA)66.741.733.322.516.78.3Max Operate Voltage吸合电压(VDC)2.253.754.56.75918Min Release Voltage最小释放电压(VDC)0.30.50.60.91.22.4Max ApplicableVoltage过载电压额定电压的130% ■CONTACT DATA触点参数Contact Form触点形式1ZContact Material触点材料Silver AlloyLoad负载Resistive load(COSФ=1)Contact Ratings触点负载 2A 120VAC 2A 24VDCMinimum load 最小负载10mA 5VDCMax Switching Voltage转换电压125VAC/60VDCMax Switching Current转换电流2AMax Switching Power 转换功率240VA/48WContact Resistance接触电阻100mΩMax at...
