供应宏发JRC-23F系列继电器、超小体积、高灵敏度
| 价 格： | 3.50 | |
| 应用范围： | 信号 | |
| 品牌： | HONGFA/宏发 | |
| 型号： | HFD23F | |
| 产品系列： | JRC-23F | |
| 触点负载： | 微功率 | |
| 触点切换电流： | 1A | |
| 触点切换电压： | 24VDC | |
| 触点形式： | 转换型 | |
| 额定电流： | 1A | |
| 额定电压： | DC24V | |
| 防护特征： | 塑封式 | |
| 线圈电源： | DC12V | |
| 线圈功率： | 0.2W | |
| 释放电流： | 0.00167 | |
| 吸合电流： | 0.0167 | |
| 电流性质： | 交流 |
dzsc/19/0751/19075113.jpg
超小型信号继电器
2A触点切换能力
高灵敏度
多用于通信、安防、无线控制等产品
■COIL DATA线圈参数
Nominal Voltage额定电压(VDC) | 3 | 5 | 6 | 9 | 12 | 24 |
0.15W |
Coil Resistance线圈阻值 (Ω±10%) at 20℃ | 60 | 167 | 240 | 540 | 960 | 3840 | |
Rated Current额定电流(mA) | 50 | 30 | 25 | 16.7 | 12.5 | 6.3 | |
Max Operate Voltage吸合电压(VDC) | 2.25 | 3.75 | 4.5 | 6.75 | 9 | 18 | |
Min Release Voltage最小释放电压(VDC) | 0.3 | 0.5 | 0.6 | 0.9 | 1.2 | 2.4 | |
Coil Resistance线圈阻值(Ω±10%) at 20℃ | 45 | 120 | 180 | 400 | 720 | 2880 | 0.2W |
Rated Current额定电流(mA) | 66.7 | 41.7 | 33.3 | 22.5 | 16.7 | 8.3 | |
Max Operate Voltage吸合电压(VDC) | 2.25 | 3.75 | 4.5 | 6.75 | 9 | 18 | |
Min Release Voltage最小释放电压(VDC) | 0.3 | 0.5 | 0.6 | 0.9 | 1.2 | 2.4 | |
Max ApplicableVoltage过载电压 | 额定电压的130% | ||||||
■CONTACT DATA触点参数
Contact Form触点形式 | 1Z |
Contact Material触点材料 | Silver Alloy |
Load负载 | Resistive load(COSФ=1) |
Contact Ratings触点负载 | 2A 120VAC 2A 24VDC |
Minimum load 最小负载 | 10mA 5VDC |
Max Switching Voltage转换电压 | 125VAC/60VDC |
Max Switching Current转换电流 | 2A |
Max Switching Power 转换功率 | 240VA/48W |
Contact Resistance接触电阻 | 100mΩMax at 6VDC 1A |
Life Expectancy寿命 | Electrical 电气寿命: 100,000 Operations(at30Operations/minute) |
Mechanical机械寿命: 10,000,000 Operations(at300Operations/minute) |
■CENTACT DATA一般参数
Insulation Resistance绝缘阻值 | 100MΩMin at 500VDC |
Dielectric Strength Between Open Contacts触点间耐压 | 400VAC(50/60Hz for one minute) |
Between Contacts and coil触点与线圈间耐压 | 1000VAC(50/60Hz for one minute) |
Operate Time吸合时间 | 5ms |
Release Time释放时间 | 5ms |
Temperature Range环境温度 | -30℃to 70℃ |
Shock Resistance冲击 | Operating Extremes动作极限: 10G |
Damage Limits破坏极限: 100G | |
Vibration Resistance振动 | 10-55Hz, 1.5mm |
Max. switching frequency转换频率 | Mechanical: 18,000 operations/hr Electrical: 1,800 operations/hr |
Humidity湿度 | 40-85% |
Weight重量 | Approx 2.2g |
Safety Standard安全标准 | cUL |
■OVERALL AND MOUNTING DIMENSIONS安装图
dzsc/19/0751/19075113.jpg
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 周国华
- 电话：
- 传真：
- 手机：
- QQ ：
供应HKE/汇港CMA512汽车继电器、体积小、20A负载电流、双线圈

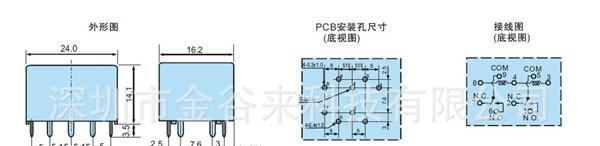

信息内容：dzsc/19/0822/19082250.jpg20A小型汽车继电器多用于汽车防盗器、车窗升降器、伸缩灯等产品 ■COIL DATA线圈参数（at 20℃）Nominal Voltage额定电压(VDC)691224 0.6WCoil Resistance线圈阻值(Ω±10%) 60135240960Rated Current额定电流(mA)100675025Max Operate Voltage吸合电压(VDC)3.95.857.815.6Min Release Voltage最小释放电压(VDC)0.480.720.961.92Coil Resistance线圈阻值(Ω±10%) 451001807200.8WRated Current额定电流(mA)133906733Max Operate Voltage吸合电压(VDC)3.95.857.815.6Min Release Voltage最小释放电压(VDC)0.480.720.921.92Max ApplicableVoltage过载电压额定电压的130% ■CONTACT DATA触点参数Contact Form触点形式1C*2 两个一组转换Contact Material触点材料Silver AlloyLoad负载Resistive load(COSФ=1)Contact Ratings触点负载5A 250VAC 20A 16VDC Minimum load 最小负载100mA 5VDCMax Switching Voltage转换电压250VAC/16VDCMax Switching Current转换电流25AMax Switching Power 转换功率840VA/400WContact Resistance接触电阻100mΩMax at 6VDC 1ALife Expecta...
