单片机液晶显示模块
| 价 格： | 面议 | |
| 是否提供加工定制： | 是 | |
| 品牌/商标： | 国产 | |
| 型号/规格： | ERM320240DNB-3 | |
| 种类： | LCM液晶模块 | |
| 屏幕尺寸： | 4.7（英寸） | |
| 色彩： | 黑底蓝字 | |
| 亮度： | 高亮度 | |
| 对比度： | 320X240 | |
| 分辨率： | 320X240 | |
| 像素： | 0.28X0.28 | |
| 点距： | 0.02X0.02（mm） | |
| 可视角度： | 6:00（°） |
单片机液晶显示模块
一 模块描述
1.0模块外形尺寸:143.0（长）X100.8 (宽）X10.5(高)mm
1.1 LCD视域尺寸:105.0m (长)X80.0(宽)mm
1.2分辨率: 320X 240点
1.3点大小: 0.28X 0.28mm
1.4点间距: 0.30X 0.30mm
1.5电压: 5.0V
1.6视 角:6.00 o'clock
1.7工作温度:0℃to 50℃/储藏温度: -20℃to 70℃
1.8显示模式:FFSTN/负显/全透
1.9连接方式:导电胶条
2.0控制IC: RA8835
2.1 IC封装方式: COB
2.2 背光颜色：蓝色高亮度背光
|
- 所属城市：广东
- [联系时请说明来自维库仪器仪表网]
- 联系人： 孙丽
- 电话：86075582263423/82263961
- 传真：86075582443263
- 手机：
- QQ ：

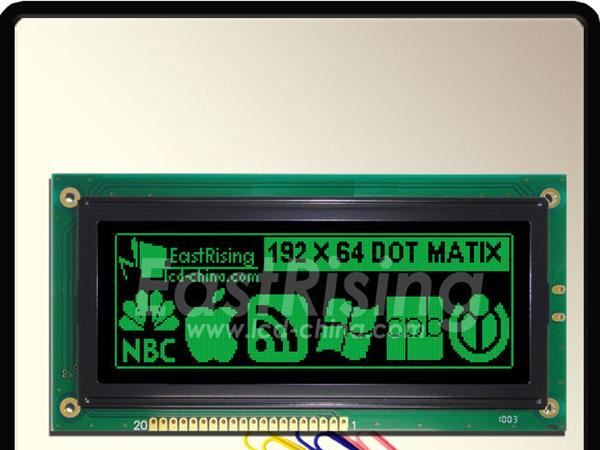

单片机lcd
信息内容：单片机lcd一、产品规格描述 1.0模块外形尺寸:130.0（长）X65.0 (宽）X13.0(高)mm 1.1 LCD视域尺寸:104.0m (长)X39.0(宽)mm 1.2分辨率: 192X 64点1.3点大小: 0.46X 0.46mm 1.4点间距: 0.51X 0.51mm 1.5电压: 5.0V1.6视 角:6.00 o'clock 1.7工作温度:0℃to 50℃/储藏温度: -20℃to 70℃ 1.8显示模式: FFSTN/负显/双补偿 1.9连接方式:导电胶条2.0控制IC: S6B0107 2.1 IC封装方式: COB2.2背光颜色：绿色背光 2.3 MCU接口:并口

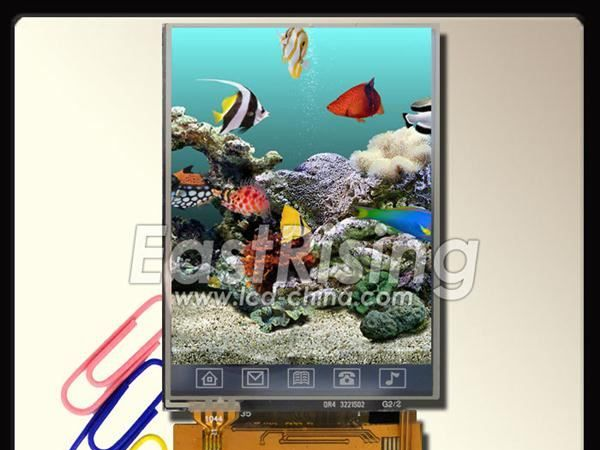

2.8寸TFT屏
信息内容：2.8寸TFT屏一、产品规格描述 1.0 LCD尺寸:2.8寸1.1模块外形尺寸:50.0(W)X69.2(H)X3.35(T)mm1.2 LCD视域尺寸:43.2(W) X 57.6(H)mm1.3分辨率: 240X320RGB1.4点大小: 0.153X0.153mm1.5驱动电压: 3.0V1.6视 角:6:00 o'clock1.7工作温度: -20 c ~ 70 c1.8显示模式: TFT/负显/全透1.9联接方式: FPC2.0 LED背光:白色侧部光2.1接口：并口 二、接口资料Pin No.Pin Name1DB02DB13DB24DB35GND16VCC17/CS8RS9/WR10/RD11NC12X 13Y 14X-15Y-16LEDA17LEDK118LEDK219LEDK320LEDK421NC22DB423DB1024DB1125DB1226DB1327DB1428DB1529DB1630DB1731/RESET32VC133VCC234GND35DB536DB637DB7 三、产品尺寸图dzsc/19/0656/19065610.jpg四、产品图片dzsc/19/0656/19065610.jpgdzsc/19/0656/19065610.jpg"
