2.8寸TFT屏
| 价 格： | 46.80 | |
| 是否提供加工定制： | 是 | |
| 品牌/商标： | EastRising | |
| 型号/规格： | ER-TFT028T-1 | |
| 种类： | TFT型液晶屏(模块) | |
| 屏幕尺寸： | 2.8（英寸） | |
| 色彩： | 彩色 | |
| 亮度： | 高亮度 | |
| 对比度： | 标准 | |
| 分辨率： | 240X320 |
2.8寸TFT屏
一、产品规格描述
1.0 LCD尺寸:2.8寸
1.1模块外形尺寸:50.0(W)X69.2(H)X3.35(T)mm
1.2 LCD视域尺寸:43.2(W) X 57.6(H)mm
1.3分辨率: 240X320RGB
1.4点大小: 0.153X0.153mm
1.5驱动电压: 3.0V
1.6视 角:6:00 o'clock
1.7工作温度: -20 c ~ 70 c
1.8显示模式: TFT/负显/全透
1.9联接方式: FPC
2.0 LED背光:白色侧部光
2.1接口：并口
二、接口资料
| Pin No. | Pin Name |
| 1 | DB0 |
| 2 | DB1 |
| 3 | DB2 |
| 4 | DB3 |
| 5 | GND1 |
| 6 | VCC1 |
| 7 | /CS |
| 8 | RS |
| 9 | /WR |
| 10 | /RD |
| 11 | NC |
| 12 | X |
| 13 | Y |
| 14 | X- |
| 15 | Y- |
| 16 | LEDA |
| 17 | LEDK1 |
| 18 | LEDK2 |
| 19 | LEDK3 |
| 20 | LEDK4 |
| 21 | NC |
| 22 | DB4 |
| 23 | DB10 |
| 24 | DB11 |
| 25 | DB12 |
| 26 | DB13 |
| 27 | DB14 |
| 28 | DB15 |
| 29 | DB16 |
| 30 | DB17 |
| 31 | /RESET |
| 32 | VC1 |
| 33 | VCC2 |
| 34 | GND |
| 35 | DB5 |
| 36 | DB6 |
| 37 | DB7 |
三、产品尺寸图
dzsc/19/0656/19065610.jpg
四、产品图片
dzsc/19/0656/19065610.jpg
dzsc/19/0656/19065610.jpg
- 所属城市：广东
- [联系时请说明来自维库仪器仪表网]
- 联系人： 孙丽
- 电话：86075582263423/82263961
- 传真：86075582443263
- 手机：
- QQ ：

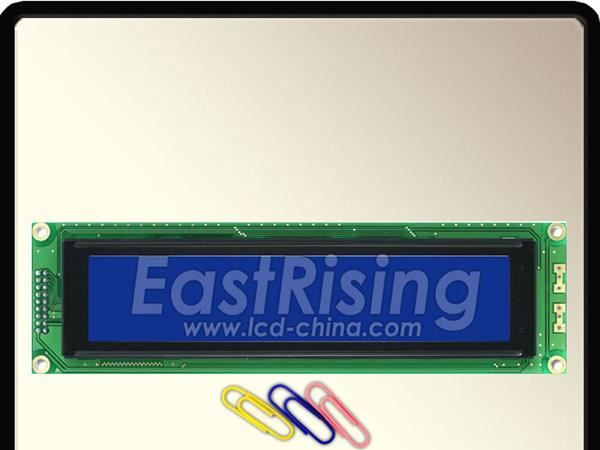

工业lcd显示屏
