供应三菱模块CM150E3U-12E
IGBT的工作原理
IGBT的等效电路如图1所示。由图1可知,若在IGBT的栅极和发射极之间加上驱动正电压,则MOSFET导通,这样PNP晶体管的集电极与基极之间成低阻状态而使得晶体管导通;若IGBT的栅极和发射极之间电压为0V,则MOSFET截止,切断PNP晶体管基极电流的供给使得晶体管截止。
dzsc/19/0640/19064026.gif
由此可知,IGBT的安全可靠与否主要由以下因素决定:
——IGBT栅极与发射极之间的电压;
——IGBT集电极与发射极之间的电压;
——流过IGBT集电极-发射极的电流;
——IGBT的结温。
如果IGBT栅极与发射极之间的电压,即驱动电压过低,则IGBT不能稳定正常地工作,如果过高超过栅极-发射极之间的耐压则IGBT可能性损坏;同样,如果加在IGBT集电极与发射极允许的电压超过集电极-发射极之间的耐压,流过IGBT集电极-发射极的电流超过集电极-发射极允许的电流,IGBT的结温超过其结温的允许值,IGBT都可能会性损坏。

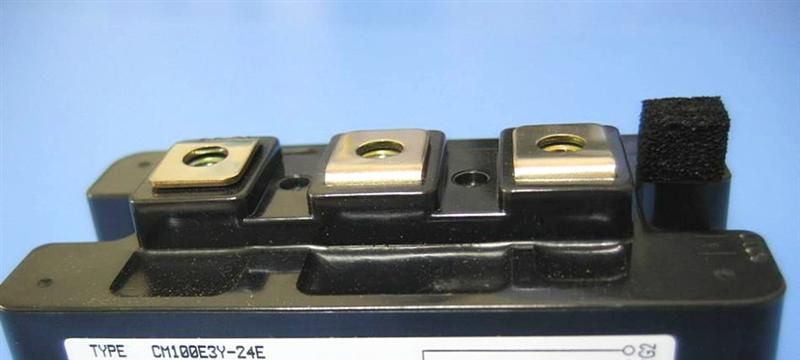

CM100DU-12H CM100E3U-12E CM150DU-12H CM150E3U-12E

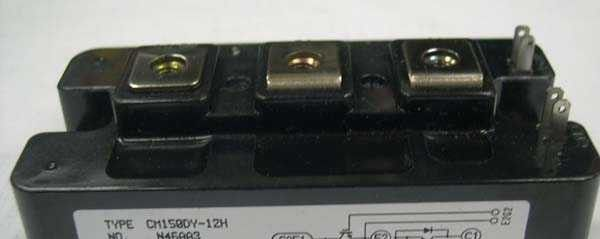

供应三菱模块CM150DU-12H CM150DU-12H 参数 标准包装2 类别半导体模块 家庭 IGBT 类型- 配置半桥 电压 - 集电极发射极击穿() Vge, Ic时的Vce(开)3V @ 15V, 150A 电流 - 集电极 (Ic)()150A 电流 - 集电极截止()1mA Vce 时的输入电容 (Cies)13.2nF @ 10V 功率 - 600W 输入标准型 NTC 热敏电阻无 安装类型底座安装 IGBT模块的选择 IGBT模块的电压规格与所使用装置的输入电源即试电电源电压紧密相关。其相互关系见下表。使用中当IGBT模块集电极电流增大时,所产生的额定损耗亦变大。同时,开关损耗增大,使原件发热加剧,因此,选用IGBT模块时额定电流应大于负载电流。特别是用作高频开关时,由于开关损耗增大,发热加剧,选用时应该降等使用。
供应CM100E3U-12E三菱模块 使用中的注意事项 由于IGBT模块为MOSFET结构,IGBT的栅极通过一层氧化膜与发射极实现电隔离。由于此氧化膜很薄,其击穿电压一般达到20~30V。因此因静电而导致栅极击穿是IGBT失效的常见原因之一。因此使用中要注意以下几点: 在使用模块时,尽量不要用手触摸驱动端子部分,当必须要触摸模块端子时,要先将人体或衣服上的静电用大电阻接地进行放电后,再触摸; 在用导电材料连接模块驱动端子时,在配线未接好之前请先不要接上模块; 尽量在底板良好接地的情况下操作。 在应用中有时虽然保证了栅极驱动电压没有超过栅极额定电压,但栅极连线的寄生电感和栅极与集电极间的电容耦合,也会产生使氧化层损坏的振荡电压。为此,通常采用双绞线来传送驱动信号,以减少寄生电感。在栅极连线中串联小电阻也可以抑制振荡电压。 此外,在栅极—发射极间开路时,若在集电极与发射极间加上电压,则随着集电极电位的变化,由于集电极有漏电流流过,栅极电位升高,集电极则有电流流过。这时,如果集电极与发射极间存在高电压,则有可能使IGBT发热及至损坏。 在使用IGBT的场合,当栅极回路不正常或栅极回路损坏时(栅极处于开路状态),若在主回路上加上...
