生产 SBK,SG,SCB-80KVA三相干式变压器（电压按客户的要求）
| 价 格： | 14000.00 | |
| 加工定制： | 是 | |
| 应用范围： | 电源 | |
| 品牌： | 赣兴电器 | |
| 型号： | SG,SBK,SCB,QZB-80KVA | |
| 频率特性： | 低频 | |
| 电源相数： | 三相 | |
| 铁心形状： | E型 | |
| 冷却形式： | 干式 | |
| 铁心形式： | 壳式 | |
| 绕组形式： | 三绕组 | |
| 防潮方式： | 开放式 | |
| 冷却方式： | 油浸风冷式 | |
| 外形结构： | 立式 | |
| 电压比： | 460V.380V.220V（V） | |
| 效率(η)： | 95% | |
| 额定功率： | 80KVA（KVA） |

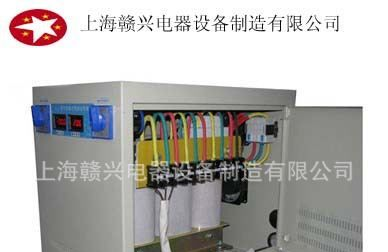

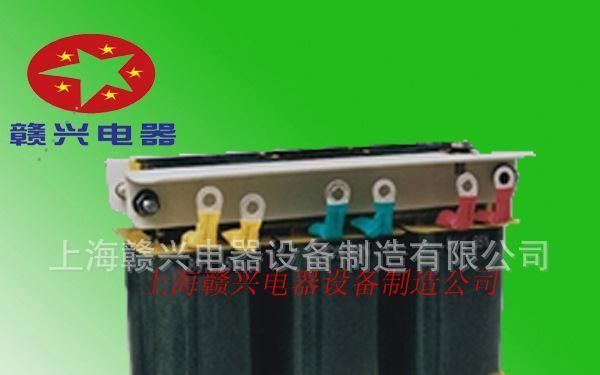

上海赣兴电器设备制造有限公司生产的SG,SBK系列三相干式变压器是采用优质材料和先进工艺制造，具有防火、防潮、安全可靠、节约电能及维护方便等优点。
SG是自冷式变压器，不需要在外部加装散热器，主要用作交流电源电压变换，适用于各种性质的负载。凡需要交流电压转换的电器设备，均可使用本产品。设计的电压等级为1000V级以下，频率50Hz或60Hz.
二、产品用途：
该系列产品广泛应用于工矿企业、发电厂、机场、高层建筑、地铁等安全防火要求较高的场所，作变换电压、供照明电器设施、动力电源、整流电源之用。
三、干式变压器技术参数：
1）使用频率：50/60HZ；
2）空载电流：<4%；
3）耐压强度：2000V/min无击穿（测试仪器---YZ1802耐压试验仪20ma)；
4)绝缘等级：F级（特殊等级可定制）；
5）绝缘电阻：≥2M（欧姆测试仪器----ZC25B-4型兆欧表＜1000V）；
6）连接方式：Y/Y、△/YO、YO/△，自耦式（可选）；
7）线圈允许温升：100K；
8）散热方式：自然风冷或温控自动散热；
9）噪音系数：≤30db.
五、规格参数
型号 | 容量(KVA) | 输入电压(V) | 输出电压(V) | 相数 | 额定电流(A) | 频率(Hz) | 外形尺寸 |
(长宽高cm) | 重量(kg) |
|
|
|
|
| |
SG-10 | 10 | 380 | 220 | 3 | 26 | 50-60 | 33*50*45 |
SG-15 | 15 | 380 | 220 | 3 | 39 | 50-60 | 33*50*45 |
SG-20 | 20 | 380 | 220 | 3 | 52 | 50-60 | 33*50*45 |
SG-30 | 30 | 380 | 220 | 3 | 78 | 50-60 | 43*62*45 |
SG-40 | 40 | 380 | 220 | 3 | 105 | 50-60 | 43*62*45 |
SG-50 | 50 | 380 | 220 | 3 | 131 | 50-60 | 43*62*45 |
SG-60 | 60 | 380 | 220 | 3 | 157 | 50-60 | 50*70*55 |
SG-80 | 80 | 380 | 220 | 3 | 210 | 50-60 | 50*70*55 |
SG-100 | 100 | 380 | 220 | 3 | 262 | 50-60 | 50*70*55 |
SG-120 | 120 | 380 | 220 | 3 | 315 | 50-60 | 58*85*75 |
SG-150 | 150 | 380 | 220 | 3 | 393 | 50-60 | 58*85*75 |
SG-200 | 200 | 380 | 220 | 3 | 524 | 50-60 | 58*85*75 |
SG-250 | 250 | 380 | 220 | 3 | 656 | 50-60 | 58*85*75 |
SG-300 | 300 | 380 | 220 | 3 | 787 | 50-60 | 65*95*90 |
SG-350 | 350 | 380 | 220 | 3 | 918 | 50-60 | 65*95*90 |
六、SG系列三相干式变压器使用环境：
1）海拔：≤1000M；
2）适应环境温度：-10到 45℃；
3）适应相对温度：26℃时，≤95%；
4）使用环境：户内（户外使用时，请提供防护等级）
七、注意事项：
1）工作环境：0-40℃；
2）相对湿度：＜80%；
3）海拔高度：＜2500米；
4）避免遭受雨水、湿气、高温、高热或直接日照。其散热通风孔与周边物体应有不小于40CM的距离；
5）防止工作在腐蚀性液体、或气体、尘埃、导电纤维或金属细屑较多的场所；
6）防止工作在振动或电磁干扰场所；
7）避免长期倒置存放和运输，不能受强列撞击
dzsc/19/0619/19061900.jpg
dzsc/19/0619/19061900.jpg
dzsc/19/0619/19061900.jpg
dzsc/19/0619/19061900.jpg
dzsc/19/0619/19061900.jpg
dzsc/19/0619/19061900.jpg
