领航公司生产J7系列电连接器 欢迎选购 15061087108
| 价 格： | 60.00 | |
| 加工定制： | 否 | |
| 品牌： | 领航 | |
| 型号： | J7系列电连接器 | |
| 应用范围： | 航空 | |
| 种类： | 线束/连接线/端子线 | |
| 接口类型： | AC/DC | |
| 支持卡数： | 五合一 | |
| 读卡类型： | CF | |
| 形状： | 矩形 | |
| 制作工艺： | 熔接 | |
| 特性： | 防水 | |
| 工作频率： | 高频 | |
| 接触件材质： | 铜合金 | |
| 绝缘体材质： | 仅密封插座 | |
| 芯数： | 9 | |
| 针数： | 9 | |
| 线长： | 10（mm） |
| J7系列电连接器 特点简介 ■ 该系列产品连接方式为直插连接，使用方便，可快速插拨，带有独特的双重锁 紧机构，防雨外壳屏蔽，插座灌胶密封。 ■ 插孔采用线簧孔，可靠性高，插拨力小，使用寿命长。 ■ 广泛适用于各种电子仪器、电器设备系统之间的电路连接。 ■ 采用国家军用标准为GJB176A—98《J7系列耐环境线簧孔矩形电连接器规范》。 技术特性 环境性能 —工作温度：—55℃～ 125℃ —相对湿度：40±2℃时相对湿度92%—98% —工作气压：101.33KPa～6.67Pa —正弦振动：10Hz～2000Hz加速度245 m/s2 —密封性（仅密封插座）：耐气压0.2MPa —冲击：加速度1176m/s2 —碰撞：加速度392m/s2 —离心：加速度784m/s2 —防雨：降雨量5mm/min —机械寿命：1000次 | dzsc/19/0566/19056603.jpg |
电气性能
—绝缘电阻：
标准大气压 | 潮湿条件 | 高温条件 | 淋雨条件 |
≥500MΩ | ≥50MΩ | ≥500MΩ | ≥4MΩ |
—接触电阻：≤8mΩ —工作电流;3A
—耐电压：
标准大气条件 | 低气压条件 |
AC1000Vrms | AC150Vrms |
标记示例

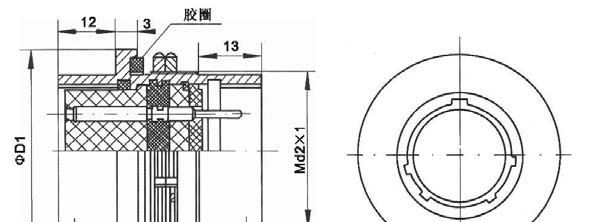

外形及安装尺寸
dzsc/19/0566/19056603.jpgdzsc/19/0566/19056603.jpg
接触件孔位排列
dzsc/19/0566/19056603.jpg
