领航公司提供Y3系列圆形电连接器欢迎选用 15061087108
| 价 格： | 1.00 | |
| 加工定制： | 否 | |
| 品牌： | 领航 | |
| 型号： | Y系列电连接器 | |
| 应用范围： | 航空 | |
| 种类： | 线束/连接线/端子线 | |
| 接口类型： | AC/DC | |
| 支持卡数： | 五合一 | |
| 读卡类型： | IC | |
| 形状： | 圆形 | |
| 制作工艺： | 熔接 | |
| 特性： | 防水 | |
| 工作频率： | 高频 | |
| 接触件材质： | 高强度铝合金 | |
| 绝缘体材质： | 耐热热塑性材料 | |
| 芯数： | 3、4、5、7 | |
| 针数： | 3、4、5、7 | |
| 线长： | 10（mm） |
| Y4系列圆形电连接器 简介 本系列连接方式为螺纹连接，体积小， 重量轻、插座密封、使用方便。安装 方式有法兰盘式和电缆式两种。 技术特征 环境性能 工作温度：–55℃～ 125℃ 相对湿度：40℃时达95﹪ 工作高度：海拔30000m 振动：频率10Hz～2000Hz，加速度196m/s2 冲击：加速度490m/s2 恒加速度：490m/s2 气密性：耐气压0.2 Mpa（仅密封型插座） 电气性能 接触电阻及额定电流 | dzsc/19/0927/19092702.jpg |
| 接触件规格（mm） | 接触电阻（mΩ） | 额定电流（A） |
| Φ0.8 | ≤8 | 3 |
额定电压、耐电压及绝缘电阻
| 工作环境 | 额定电压（V） | 耐电压（V） | 绝缘电阻（mΩ） |
| 常温常压 | 250 | 750 | ≥1000 |
| 湿 热 | 250 | --- | ≥50 |
| 高 温 | --- | ---- | ≥500 |
| 低气压条件4.39kpa | 150 | 200 | ---- |
机械性能
壳体：高强度铝合金
镀层：氧化着本色
绝缘体：耐热热塑性材料
接触件：铜合金材料
镀层: 金
密封圈：硅橡胶材料
机械寿命：500次
标记、代号及意义
dzsc/19/0927/19092702.jpg

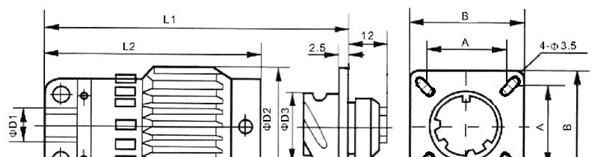

外形安装及尺寸
dzsc/19/0927/19092702.jpgdzsc/19/0927/19092702.jpg
Y4接点型谱图（装针绝缘体插合面视图）
dzsc/19/0927/19092702.jpg
- 所属城市：江苏 泰州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 朱强海
- 电话：0523-87596158
- 传真：0523-87599876
- 手机：13852886487
- QQ ：
Y50DX系列圆形电连接器(航空插头) 厂家生产15061087108
信息内容：特点简介本系列产品系老式“P”型电连接器的换代产品。 具有体积小、重量轻、使用方便、耐插拔、导电 性能佳、密封性好的特点。广泛适用于各类电器 设备、仪器、仪表之间的线路连接。dzsc/19/1291/19129112.jpg技术特征环境性能工作温度：-55℃~-125℃相对湿度：40℃时达95%工作高度：海拔20000m振动：频率10Hz~2000Hz 加速度147m/s²冲击：加速度490 m /s²恒加速度：490 m /s²气密性：耐气压0.2Mpa(仅密封性插座)电气性能接触电阻及额定电流接触件规格（mm）接触电阻（mΩ）额定电流（A）Φ0.8≤83Φ1.0≤55Φ1.5≤310Φ2.5≤125额定电压、耐电压及绝缘电阻工作环境额定电压（V）耐电压（V）绝缘电阻（mΩ）常温常压5001500≥3000湿 热500750≥100高 温500----≥500低气压条件4.39kpa250350----注：接触件数为32、37、65、81、120时，耐电压则为1000V机械性能壳体：铝合金铸造件镀层：喷漆绝缘体：耐热热塑性接触件：铜合金材料镀 层 ： 金机械寿命：500次标记、代号及意义dzsc/19/1291/19129112.jpgY2接触件排列图dzsc/19/1291/19129112.jpgdzsc/19/1291/19129112.jpgdzsc/19/1291/19129112.jpg外形安装及...
