供应三极管TL431 0.5%
| 价 格： | 110.00 | |
| 是否提供加工定制： | 是 | |
| 品牌/商标： | 科威 | |
| 型号/规格： | TL431 0.5% | |
| 应用范围： | 功率 | |
| 材料： | 硅(Si) | |
| 极性： | NPN型 | |
| 集电极允许电流ICM： | 0.1（A） | |
| 集电极耗散功率PCM： | 0.1（W） | |
| 截止频率fT： | 0.2（MHz） | |
| 结构： | 面接触型 | |
| 封装形式： | TO-92 | |
| 封装材料： | 塑料封装 |
PROGRAMMABLE PRECISION REFERENCE
FEATURES
*Programmable output voltage to 36V
*Low dynamic output impedance 0.2ohm
*Sink current capability of 1.0 to 100mA
*Equivalent full-range temperature coefficient of 50ppm/℃
typical for operation over full rated operating temperature range
APPLICATIONS
*Shunt regulator,Series regulator,Switching regulator,
Voltage reference and others.
ABSOLUTE MAXIMUM RATINGS at Tamb=250C
Symbol Rating Unit
VKA 37 V PIN:
Cathode Current Range(Continuous) IKA -100～ 150 mA STYLE
Reference Input Current range IREF -0.05～ 10 mA
Operating Junction Temperature Tj 150 ℃
Topr 0～ 70 ℃
Tstg -65~150 ℃
RECOMMENDED OPERATING CONDITIONS
Symbol Min Typ MAX UNIT
Cathode Voltage VKA VREF 36 V
Cathode Current IKA 1 100 mA
ELECTRICAL CHARACTERISTICS at Tamb=250C
Symbol Min Typ Max Unit
2.483 2.495 2.507 V
TL431 1% 2.47 2.495 2.52 V
TL431 2% 2.44 2.495 2.55 V
⊿Vref /
⊿T
4.5 17 mV
⊿Vref /
⊿VKA
-1 -2.7 mV/V
⊿Vref /
⊿VKA
-0.5 -2 mV/V
Iref 1.5 4 uA
⊿Iref /
⊿T
0.4 1.2 uA
IKA(min) 0.45 1 mA
IKA(OFF) 0.05 1.0 uA
Dynamic Impedance ZKA 0.15 0.5 ohm
Test Conditions
Reference Input Voltage TL431 0.5%
Deviation of reference Input Current Over
Full Temperature Range
Off-State Cathode Current VKA=36V,VREF=0
Vref VKA=VREF,IKA=10mA
TL431
1 2 3
R A K
Package: TO-92
LINEAR INTEGRATED CIRCUIT
Characteristic
Characteristic
Reference Input Current
VKA=VREF,IKA=1 to
100mA,f=1.0kHz
Characteristic
Cathode Voltage
Ratio of change in reference input voltage
to the change in cathode voltage
IKA=10mA,⊿VKA=36V～10V
Storage Temperature
Operating Ambient Temperature
VKA=VREF
VKA=VREF,IKA=10mA;0℃≦T
A≦70℃
Ratio of change in reference input voltage
to the change in cathode voltage
IKA=10mA,⊿VKA=10V～VREF
IKA=10mA,R1=10Kohm,R2=∞
IKA=10mA,R1=10Kohm,R2=
∞,TA=full temperatureTL431 稳压电源,运放电路,数字表,用于充电器.电源.dzsc/19/0550/19055007.jpg
dzsc/19/0550/19055007.jpg
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 蒋德平
- 电话：0755-89516539
- 传真：0755-89516539
- 手机：
- QQ ：
供应场效应管33N25
信息内容：韩国进口产品现货、质量稳定、价格合理现货长期供应全新场效应管场效应管WFB33N25 TO-263,质量保证.随时有货.有实力的公司可以月结.欢迎来电WFB33N25 TO-263 N沟道增强型高压功率MOS场效应晶体管采用平面VDMOS 工艺技术制造。先进的工艺及条状的原胞设计结构使得该产品具有较低的导通电阻、优越的开关性能及很高的雪崩击穿耐量。该产品可广泛应用于AC-DC开关电源，DC-DC电源转换器，高压H桥PMW马达驱动。∗ 33A，250V，RDS(on)=0.095Ω@VGS=10V∗ 低栅极电荷量∗ 低反向传输电容∗ 开关速度快dzsc/19/0581/19058106.jpgWFB33N25 TO-263 N沟道增强型高压功率MOS场效应晶体管采用平面VDMOS 工艺技术制造。先进的工艺及条状的原胞设计结构使得该产品具有较低的导通电阻、优越的开关性能及很高的雪崩击穿耐量。该产品可广泛应用于AC-DC开关电源，DC-DC电源转换器，高压H桥PMW马达驱动。∗ 33A，250V，RDS(on)=0.095Ω@VGS=10V∗ 低栅极电荷量∗ 低反向传输电容∗ 开关速度快
供应场效应管WFP630

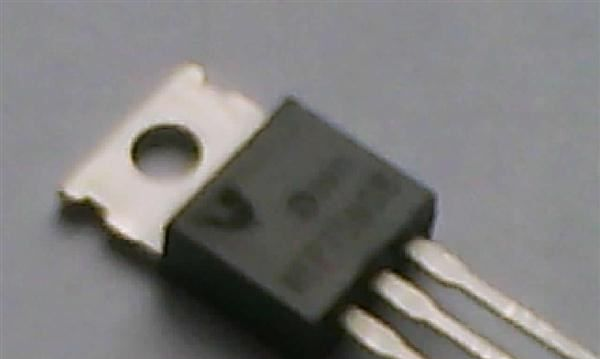

信息内容：韩国进口产品现货、质量稳定、价格合理现货长期供应全新场效应管场效应管HX1N60 TO-251 TO-252,质量保证.随时有货.有实力的公司可以月结.欢迎来电WFP630 TO-220/TO-220f N沟道增强型高压功率MOS场效应晶体管采用平面VDMOS 工艺技术制造。先进的工艺及条状的原胞设计结构使得该产品具有较低的导通电阻、优越的开关性能及很高的雪崩击穿耐量。该产品可广泛应用于AC-DC开关电源，DC-DC电源转换器，高压H桥PMW马达驱动。∗ 9A，200V，RDS(on)=0.4Ω@VGS=10V∗ 低栅极电荷量∗ 低反向传输电容∗ 开关速度快dzsc/19/0779/19077974.jpgWFP630 TO-220/TO-220F N沟道增强型高压功率MOS场效应晶体管采用平面VDMOS 工艺技术制造。先进的工艺及条状的原胞设计结构使得该产品具有较低的导通电阻、优越的开关性能及很高的雪崩击穿耐量。该产品可广泛应用于AC-DC开关电源，DC-DC电源转换器，高压H桥PMW马达驱动。∗ 9A，200V，RDS(on)=0.4Ω@VGS=10V∗ 低栅极电荷量∗ 低反向传输电容∗ 开关速度快
