供应JQX-13F继电器插座、四组、散热好、耐用
| 价 格： | 面议 | |
| 品牌： | 国产 | |
| 产品系列： | JQX-13F系列继电器插座 | |
| 触点负载： | 中功率 | |
| 触点切换电流： | 10A | |
| 触点切换电压： | 250VAC | |
| 触点形式： | 四开四闭 | |
| 额定电流： | 10A | |
| 额定电压： | AC240V | |
| 防护特征： | 防尘罩式 | |
| 线圈电源： | DC12V | |
| 线圈功率： | 0.9W | |
| 型号： | JQX-13F-4Z | |
| 应用范围： | 中间 | |
| 释放电流： | 0.00267 | |
| 吸合电流： | 0.267 | |
| 电流性质： | 交流 |
dzsc/19/0509/19050987.jpg
继电器插座
四组、10A负载电流
散热好、耐用
■COIL DATA线圈参数
Nominal Voltage额定电压(VDC) | 5 | 6 | 12 | 24 | 48 | 110 |
0.9W | |||||
Coil Resistance线圈阻值 (Ω±10%) at 20℃ | 28 | 40 | 160 | 640 | 2560 | 12100 | ||||||
Rated Current额定电流(mA) | 178.5 | 150 | 75 | 37.5 | 18.75 | 9.09 | ||||||
Max Operate Voltage吸合电压(VDC) | 4.0 | 4.8 | 9.6 | 19.2 | 38.4 | 88 | ||||||
Min Release Voltage最小释放电压(VDC) | 0.50 | 0.60 | 1.2 | 2.4 | 4.8 | 11 | ||||||
Nominal Voltage额定电压(VAC) | 6 | 12 | 24 | 48 | 110 | 220 | 240 | 1.2VA | ||||
Coil Resistance线圈阻值(Ω±10%) at 20℃ | 12 | 42 | 168 | 675 | 3500 | 14000 | 16500 | |||||
Max Operate Voltage吸合电压(VAC) | 4.8 | 9.6 | 19.2 | 38.4 | 96 | 176 | 176 | |||||
Min Release Voltage最小释放电压(VAC) | 1.8 | 3.6 | 7.2 | 14.4 | 36 | 66 | 66 | |||||
Max ApplicableVoltage过载电压 | 额定电压的130% | |||||||||||
■CONTACT DATA触点参数
Contact Form触点形式 | 4Z |
Contact Material触点材料 | Silver Alloy |
Load负载 | Resistive load(COSФ=1) |
Contact Ratings触点负载 | 10A 250VAC 10A 28VDC |
Minimum load 最小负载 | 100mA 5VDC |
Max Switching Voltage转换电压 | 250VAC/30VDC |
Max Switching Current转换电流 | 15A |
Max Switching Power 转换功率 | 2500VA/300W |
Contact Resistance接触电阻 | 50mΩMax at 6VDC 1A |
Life Expectancy寿命 | Electrical 电气寿命: 100,000 Operations(at30Operations/minute) |
Mechanical机械寿命: 10,000,000 Operations(at300Operations/minute) |
■CENTACT DATA一般参数
Insulation Resistance绝缘阻值 | 500MΩMin at 500VDC |
Dielectric Strength Between Open Contacts触点间耐压 | 1000VAC(50/60Hz for one minute) |
Between Contacts and coil触点与线圈间耐压 | 1500VAC(50/60Hz for one minute) |
Operate Time吸合时间 | 25ms |
Release Time释放时间 | 20ms |
Temperature Range环境温度 | -40℃to 70℃(F:85℃,UL105℃) |
Shock Resistance冲击 | Operating Extremes动作极限: 10G |
Damage Limits破坏极限: 100G | |
Vibration Resistance振动 | 10-55Hz, 1.5mm |
Max. switching frequency转换频率 | Mechanical: 18,000 operations/hr Electrical: 1,800 operations/hr |
Humidity湿度 | 40-85% |
Weight重量 | Approx 35g |
Safety Standard安全标准 | cUL TÜV CQC |
■OVERALL AND MOUNTING DIMENSIONS安装图
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 周国华
- 电话：
- 传真：
- 手机：
- QQ ：
供应国产41003A信号继电器

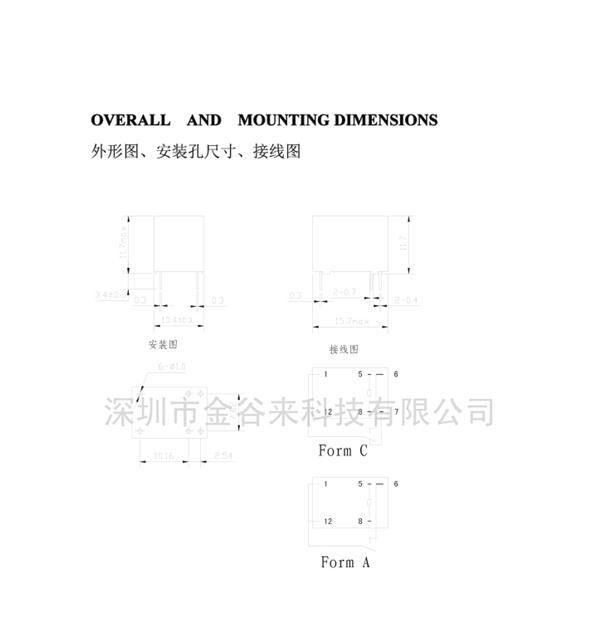

信息内容：应用范围 信号 产品系列 4100 触点形式 转换型 额定电压 DC12（V） 电流性质 交流 外形尺寸 超小型 触点负载 弱功率 防护特征 塑封 直流电阻 720（Ω） 吸合电流 0.0167（A） 释放电流 0.00167（A） 触点切换电压 DC12（V） 触点切换电流 3（A） dzsc/19/0548/19054899.jpgdzsc/19/0548/19054899.jpg
供应JQX-14F系列继电器插座、两组、散热好、耐用

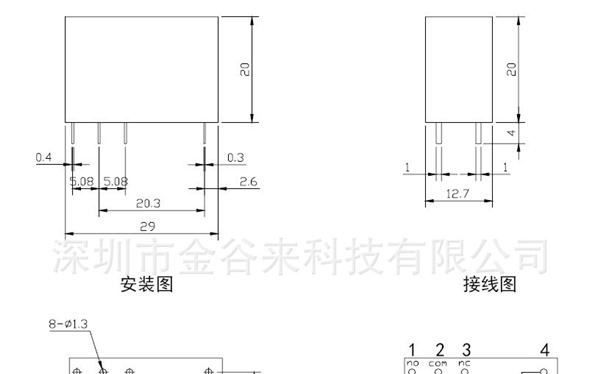

信息内容：dzsc/19/0675/19067590.jpg继电器插座两组、5A负载电流散热好、耐用安装方便 ■COIL DATA线圈参数（at 20℃） Nominal Voltage额定电压(VDC)3569122448 0.54WCoil Resistance线圈阻值(Ω±10%) 17466715027010504250Rated Current额定电流(mA)18010890604522.511.3Max Operate Voltage吸合电压(VDC)2.444.87.29.619.238.4Min Release Voltage最小释放电压(VDC)0.150.250.30.450.61.22.4Coil Resistance线圈阻值(Ω±10%) 13355011020080032000.72WRated Current额定电流(mA)24014412080603015Max Operate Voltage吸合电压(VDC)2.444.87.29.619.238.4Min Release Voltage最小释放电压(VDC)0.150.250.30.450.61.22.4Max ApplicableVoltage过载电压70℃时额定电压的130%，23℃时额定电压的170% ■CONTACT DATA触点参数 Contact Form触点形式2H/2ZContact Material触点材料Silver AlloyLoad负载Resistive load(COSФ=1)Contact Ratings触点负载5A 250VAC 5A 30VDC Minimum load 最小负载100mA 5VDCMax Switching Voltage转换电压250VAC/30VDCMax Switching Current转换电流5AMax Switching Power 转换功率4000VA/4...
