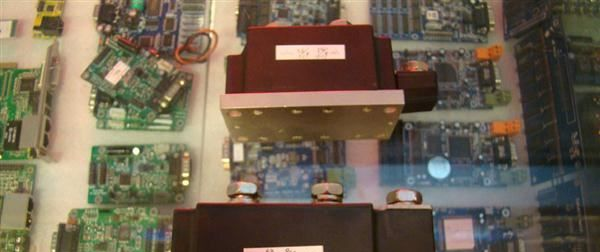

可控硅晶闸管模MTA200A/800V-1600V
| 价 格： | 1.00 | |
| 品牌/商标： | 国产 | |
| 型号/规格： | MTA200A/800V-1600V | |
| 控制方式： | 单向 | |
| 极数： | 三极 | |
| 封装材料： | 塑料封装 | |
| 封装外形： | 模块 | |
| 关断速度： | 普通 | |
| 散热功能： | 不带散热片 | |
| 功率特性： | 中功率 | |
| 频率特性： | 中频 | |
| 额定正向平均电流： | 200（A） | |
| 控制极触发电压： | 0（V） | |
| 控制极触发电流： | 0（mA） | |
| 正向重复峰值电压： | 0（V） | |
| 反向阻断峰值电压： | 0（V） |
符号 | 参数名称 | 参数值 | 单位 | 测试条件 | ||
ITAV | 通态电流 平均值 | 200 | 250 | 300 | A | 180°导通 正弦半波 |
IFAV | 正向电流 平均值 | 200 | 250 | 300 | A | 180°导通 正弦半波 |
ITSM IFSM | 浪涌电流 | 6000 6000 | 7000 7600 | 7800 8500 | A | T=10mS 非重复 T=8.3mS 非重复 |
I2T |
| 180000 180000 | 245000 245000 | 304000 300000 | A2S | T=10mS 非重复 T=8.3mS 非重复 |
IRRM/ IDRM | 断态漏电流 | ≤15 | mA | TJ=125℃,门极开路 | ||
VRRM | 反向重复峰值电压 | 800-1800 | V | 125℃ I RRM,I DRM=10mA 门极开路 | ||
VDRM | 断态重复峰值电压 | |||||
VTM VFM | 峰值通态电压 峰值正向电压 | ≤1.9 | ≤1.9 | ≤1.9 | V | ITM=πITAV；IFM=πIFAV TJ=25℃ 180°导通 压接1.9V |
Di/dt | 通态电流上升率 | 150 | A/μS | TJ=25℃,0.67VDGM,Ig=500mA,tr<0.5μs,tp>6μs | ||
Dv/dt | 断态电压上升率 | 500 | V/μS | TJ=125℃,0.67VDRM，门极开路 | ||
IH | 维持电流 | 200 | mA | TJ=25℃,阳极电压=6V 阻性负载，门极开路 | ||
IL | 擎住电流 | 400 | mA | TJ=25℃ 阳极电压=6V 阻性负载 | ||
PGM | 门极峰值功率 | 10 | 10 | 12 | W |
|
IGM | 门极峰值电流 | 2.5 | 2.5 | 3 | A |
|
VGT | 门极触发电压 | ≤2 | V | TJ=25℃ 阳极电压=6V 阻性负载 | ||
IGT | 门极触发电流 | ≤100 | mA | |||
VISO | 绝缘电压 | 2500 | V | 50HZ电路对基板，接线端短接。T=1s | ||
TJ | 工作结温 | -40 to 125 | ℃ |
| ||
Tstg | 储存温度 | K/W | 每个模块，直流 | |||
RthJC | 结壳热阻 | 0.10 | 0.09 | 0.08 | K/W | 涂导热硅脂 |
RthCS | 接触热阻 基板/散热器 | 0.05 |
|
| ||
Wt | 重量 | 865 | g |
| ||
| 外形尺寸 | 94*35*38 | mm |
| ||
| 外壳颜色 | 黑 |
|
| ||
