晶闸管二极管模MFK400A/800V-1600V
| 价 格： | 1.00 | |
| 品牌/商标： | 国产 | |
| 型号/规格： | MFK400A/800V-1600V | |
| 控制方式： | 单向 | |
| 极数： | 三极 | |
| 封装材料： | 塑料封装 | |
| 封装外形： | 模块 | |
| 关断速度： | 普通 | |
| 散热功能： | 不带散热片 | |
| 功率特性： | 中功率 | |
| 频率特性： | 中频 | |
| 额定正向平均电流： | 400（A） | |
| 控制极触发电压： | 0（V） | |
| 控制极触发电流： | 0（mA） | |
| 正向重复峰值电压： | 0（V） | |
| 反向阻断峰值电压： | 0（V） |
型号 |
| VDRM | VTM@ITM | IDRM | IGT | VGT | IH | dv/dt | di/dt | ITSM/IFSM | VTO | rT | Rjc | Tjm | Viso | 外型 | ||||
A | °C | V | V | A | mA | mA | V | mA | V/μs | A/μs | A×103 | V | mΩ | °C/W | °C | V(A.C) |
| |||
MFx500 | 500 | 85 | 600-2000 | 1.44 | 1500 | 50 | 200 | 3.0 | 200 | 800 | 100 | 16.0 | 0.80 | 0.34 | 0.065 | 125 | 2500 | outline |
MFx500S | 500 | 55 | 600-2000 | 1.90 | 1500 | 40 | 200 | 3.0 | 200 | 800 | 100 | 11.0 | 0.80 | 0.64 | 0.087 | 125 | 2500 | outline |
MFx600S | 600 | 55 | 600-2000 | 1.90 | 1800 | 40 | 200 | 3.0 | 200 | 800 | 100 | 13.0 | 0.80 | 0.53 | 0.073 | 125 | 2500 | outline |
MFx800 | 800 | 85 | 600-2000 | 1.86 | 2400 | 40 | 200 | 3.0 | 200 | 800 | 100 | 16.0 | 0.80 | 0.42 | 0.054 | 125 | 2500 | outline |
MFx800S | 800 | 55 | 600-2000 | 1.95 | 2400 | 40 | 200 | 3.0 | 200 | 800 | 100 | 16.0 | 0.80 | 0.42 | 0.054 | 125 | 2500 | outline |
- 所属城市：北京 北京市
- [联系时请说明来自维库仪器仪表网]
- 联系人： 宋晓龙
- 电话：010-62146748
- 传真：010-62146748
- 手机：
- QQ ：
供应电容投切专用固态继电器SGDH15053ZD1
信息内容：SGDH系列电容器投切专用单相高压固态继电器 建议按投切电力电容器工作电流选型 电容器电流 ≤10A≤15A≤20A≤25A≤30A≤35A型号 SGDH4053ZD1SGDH6053ZD1SGDH8053ZD1SGDH10053ZD1SGDH12053ZD1SGDH15053ZD1 该系列固态继电器系为无功补偿装置生产的投切电力电容器专用的新式中功率单相交流固态继电器，阻断电压1400-1600V，可是用在530-600V交流电路里。单刀单掷一常开式。输入采用直流控制型式，输出采用高反压的单向可控硅反并联的“零压差”导通型交流开关，具有较高的dv/dt和dl/dt承受能力，可有效的减小电容器投入时的涌流和退出时的拉弧电流。采用德国优质高反压SCR芯片，德国产国际先进的VLO-180真空焊接系统，按国际标准生产。有国际标准方形和条形良种结构任选，安装使用方便。

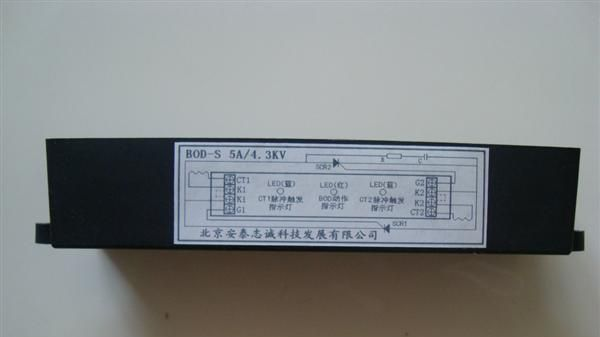

供应晶闸管正向过压保护单元BOD-D-5A/3.3KV
信息内容：三、BOD动作电压的幅值误差：标称值电压±100V四、根据市场需求，目前标称值电压主导产品有七个档次，分别是：3000V、3300V、3600V、4000V、4300V、4600V、5000V，其它电压值产品属特殊定制，价格另议。五、选择这种单向或双向转折二极管保护触发单元还需要选配合适的触发用CT，就完全可以满足2英寸至5英寸晶闸管元件的串联应用的正常触发和过电压应急保护触发等功能。六、应急保护触发的脉冲上升时间＜0.5μs,触发时的脉冲电宽度≥2～3μs,(由被保护晶闸管的触发延迟开通时间而确定。七、在工频50Hz时，保护单元在密封条件下，允许工作时间＜10分钟，在通常断续工作时，可忽略发热问题。八、保护单元的实际安装尺寸见图（单向）或图1九、运输和存贮温度0～40℃。十、注意事项：不允许硬物击打和磕碰，不允许从高处跌落，轻拿轻放，防止形变和损坏。十一、保护单元的外观、安装尺寸相同，外观尺寸178mm×47mm×37mm(长×宽×高)，安装孔距195mm。十二、触发CT为穿心式，MIC-3/30，原边：副边是1：20，尺寸：外径50mm,内径10mm，连接线长度：210mm。
