电子元件_电子元器件_互感器_电流互感器_LZZJ
| 价 格： | 面议 | |
| 应用范围： | 测量 | |
| 种类： | 电流互感器 | |
| 品牌/商标： | 国产 | |
| 型号/规格： | LZZJ-10(Q) | |
| 封装形式： | 环氧树脂电感 | |
| 绕线形式： | 多层平绕式 | |
| 导磁体性质： | 铁芯 | |
| 磁芯形状： | 环形 | |
| 工作频率： | 高频 | |
| 安装方式： | 小型固定式 | |
| 骨架材料： | 聚苯乙烯 | |
| 品质因数Q： | 100 | |
| 电感量： | 200（mH） | |
| 额定电流： | 50（mA） | |
| 分布电容： | 100（F） |
1、概述：
LZZJ-10(Q)型为浇注绝缘支柱式电流互感器，供额定电流50Hz、额定电压10KV及以下的电力系统中作电流、功率、电能测量及继电保护用。
2、结构：
本型互感器为浇注绝缘全封闭结构，一次绕组、二次绕组、环形铁芯均用环氧树脂浇注成一整体，产品一次绕组为线圈式，采用铜带制成；铁芯为优质冷轧硅钢片，卷成圆环形。二次绕组均匀绕在铁芯上。互感器底部有四个M10的螺孔，供安装使用。
为方便用户选型，本型互感器二次设计有双绕组、三绕组和复变比。
3、技术数据：
⑴额定绝缘水平：12/42/75KV；
⑵额定频率：50Hz；
⑶额定二次电流：5A；
⑷负荷功率因数：COSΦ=0.8(滞后)；
⑸表面爬电距离：250mm；
⑹其他技术参数见表：
dzsc/19/0458/19045873.jpg
- 所属城市：四川 成都
- [联系时请说明来自维库仪器仪表网]
- 联系人： 童家伟
- 电话：028-86476453
- 传真：028-86476453
- 手机：
- QQ ：

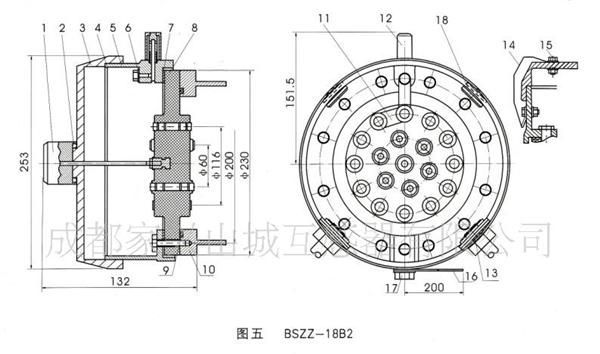

电器元件_电子元器件_变压器_BSZZ
信息内容：1、概述：本系列接线板用于交流频率50HZ、额定电压500KV及以下变压器所配套管式电流互感器二次出线。2、使用条件：⑴温度不超过100℃；⑵大气中无严重影像接线板绝缘的污秽及侵蚀性爆炸性介质；⑶接线板的接线端子的紧固件应紧固，引线应接触良好；⑷接线板的接线端子严禁雨水冲洗。3、技术数据：产品性能符合：①GB/T6451-1999《三相油侵式电力变压器油技术参数要求》；②GB7595-1987《运行中变压器质量标准》。⑴接线板的接线端子之间及地的绝缘电阻大于500MΩ；⑵接线板的接线端子之间及地应能承受工频耐压试验4KV/1min；⑶接线板应能在承受温度为100℃及以下，气压为0.2MPa及以下压力时，时间≥48h，不得有漏油和表面裂纹；⑷扭矩试验：铜导杆M8螺纹端加扭矩≥16N.m无裂纹产生。
电子元件_电子元器件_变压器_接线板_接线盒
信息内容：1、概述：本系列接线板用于交流频率50HZ、额定电压500KV及以下变压器所配套管式电流互感器二次出线。2、使用条件：⑴温度不超过100℃；⑵大气中无严重影像接线板绝缘的污秽及侵蚀性爆炸性介质；⑶接线板的接线端子的紧固件应紧固，引线应接触良好；⑷接线板的接线端子严禁雨水冲洗。3、技术数据：产品性能符合：①GB/T6451-1999《三相油侵式电力变压器油技术参数要求》；②GB7595-1987《运行中变压器质量标准》。⑴接线板的接线端子之间及地的绝缘电阻大于500MΩ；⑵接线板的接线端子之间及地应能承受工频耐压试验4KV/1min；⑶接线板应能在承受温度为100℃及以下，气压为0.2MPa及以下压力时，时间≥48h，不得有漏油和表面裂纹；⑷扭矩试验：铜导杆M8螺纹端加扭矩≥16N.m无裂纹产生。dzsc/19/1042/19104245.jpgdzsc/19/1042/19104245.jpgdzsc/19/1042/19104245.jpgdzsc/19/1042/19104245.jpg"
