电子元件_电子元器件_变压器_接线板_接线盒
| 价 格： | 面议 | |
| 是否提供加工定制： | 是 | |
| 应用范围： | 整流 | |
| 品牌/商标： | 国产 | |
| 型号/规格： | BSZZ-3、6、14、18接线盘 | |
| 频率特性： | 中频 | |
| 电源相数： | 三相 | |
| 铁心形状： | 无 | |
| 冷却形式： | 干式 | |
| 防潮方式： | 开放式 | |
| 冷却方式： | 自然冷式 | |
| 外形结构： | 立式 | |
| 电压比： | 100~3000（V） | |
| 效率(η)： | 500及以下 | |
| 额定功率： | 50（KVA） |
1、概述：
本系列接线板用于交流频率50HZ、额定电压500KV及以下变压器所配套管式电流互感器二次出线。
2、使用条件：
⑴温度不超过100℃；
⑵大气中无严重影像接线板绝缘的污秽及侵蚀性爆炸性介质；
⑶接线板的接线端子的紧固件应紧固，引线应接触良好；
⑷接线板的接线端子严禁雨水冲洗。
3、技术数据：
产品性能符合：①GB/T6451-1999《三相油侵式电力变压器油技术参数要求》；②GB7595-1987《运行中变压器质量标准》。
⑴接线板的接线端子之间及地的绝缘电阻大于500MΩ；
⑵接线板的接线端子之间及地应能承受工频耐压试验4KV/1min；
⑶接线板应能在承受温度为100℃及以下，气压为0.2MPa及以下压力时，时间≥48h，不得有漏油和表面裂纹；
⑷扭矩试验：铜导杆M8螺纹端加扭矩≥16N.m无裂纹产生。
dzsc/19/1042/19104245.jpg
dzsc/19/1042/19104245.jpg
dzsc/19/1042/19104245.jpg
dzsc/19/1042/19104245.jpg
- 所属城市：四川 成都
- [联系时请说明来自维库仪器仪表网]
- 联系人： 童家伟
- 电话：028-86476453
- 传真：028-86476453
- 手机：
- QQ ：
电子元件_电子元器件_互感器_电流互感器_LFZ1
信息内容：1、概述：LFZ1-10型电流互感器为复匝贯穿式环氧树脂浇注绝缘的户内装置产品，用于额定频率50Hz、额定电压10KV及以下的电力系统中作电流、功率、电能测量和继电保护用。2、结构：本型电流互感器为复匝贯穿全封闭式浇注绝缘结构、铁芯采用优质冷轧晶粒取向硅钢片绕制成圆环型，二次绕组均匀绕在铁芯上。绝缘浇注体安装在面板上，其上有铭牌，接地螺钉和四个安装孔。3、技术数据：⑴额定绝缘水平：12/42/75KV；⑵额定频率：50Hz；⑶额定二次电流：5A；⑷负荷功率因数：COSΦ=0.8(滞后)；⑸表面爬电距离：230mm；⑹其他技术参数见表：dzsc/19/1291/19129100.jpg
电子元件_电子元器件_互感器_电流互感器_LMZ（J）1

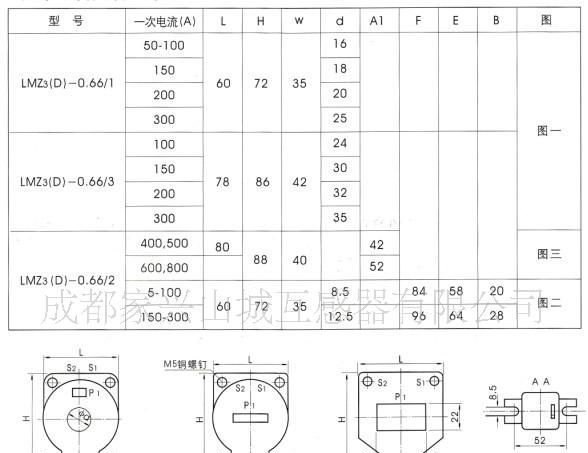

信息内容：1、概述：LMZ(J)1-0.66系列的母线式电流互感器，供额定频率为50Hz、额定电压为0.66KV及以下交流电路中作电流、功率、电能的测量及继电保护用，尤其适合安装在体积小的型抽屉式开关柜内使用。2、结构：本系列互感器为浇注绝缘母线式，LMZ3(D)-0.66/1.3型铁芯上绕有二次绕组，LMZ3(D)-0.66/2型有铁芯、一次绕组、二次绕组组成。本型产品下部有安装板供固定安装用。3、技术数据：⑴额定绝缘水平：一次绕组对二次绕组及地、二次绕线组对地均能承受3KV工频耐压。⑵额定频率：50Hz；⑶额定二次电流：5A⑷负荷功率因数：COSΦ=0.8(滞后)；⑸其他技术参数见表：dzsc/19/1520/19152057.jpg
