电子元器件_互感器_电流互感器_LAJ-10Q
| 价 格： | 面议 | |
| 应用范围： | 测量 | |
| 种类： | 电流互感器 | |
| 品牌/商标： | 国产 | |
| 型号/规格： | LAJ-10Q | |
| 封装形式： | 环氧树脂电感 | |
| 绕线形式： | 多层平绕式 | |
| 导磁体性质： | 铁芯 | |
| 磁芯形状： | 环形 | |
| 工作频率： | 高频 | |
| 安装方式： | 小型固定式 | |
| 骨架材料： | 聚苯乙烯 | |
| 品质因数Q： | 100 | |
| 电感量： | 200 | |
| 额定电流： | 50（mA） | |
| 分布电容： | 100（F） |
1、概述：
LAJ-10Q型电流互感器(以下简称互感器)为环氧树脂浇注绝缘的户内装置产品，英语额定频率50Hz、额定电压10KV及以下的电力系统中作电流、功率、电能测量及继电保护用。
2、结构：
本型电流互感器为穿墙式，额定一次电流300A及以下一次绕组为复匝贯穿式，400~800A为单匝贯穿式；铁芯采用优质冷轧晶粒取向硅钢片卷制成环形；二次绕组均匀绕在环形铁芯上；互感器设计为全封闭式环氧树脂浇注绝缘结构。
绝缘浇注体安装在金属面板上，其上有铭牌、接地螺钉和四个安装孔。
3、技术数据：
⑴额定绝缘水平：12/42/75KV；
⑵额定频率：50Hz；
⑶负荷功率因数：5A；
⑷表面爬电距离：COSΦ=0.8(滞后)；
⑸表面爬电距离：20~300A 300mm ；400~800A 230mm；
⑹其他技术参数见表：
dzsc/19/0450/19045049.jpg
- 所属城市：四川 成都
- [联系时请说明来自维库仪器仪表网]
- 联系人： 童家伟
- 电话：028-86476453
- 传真：028-86476453
- 手机：
- QQ ：
电子元件_电子元器件_互感器_电流互感器_LZZJ
信息内容：1、概述：LZZJ-10(Q)型为浇注绝缘支柱式电流互感器，供额定电流50Hz、额定电压10KV及以下的电力系统中作电流、功率、电能测量及继电保护用。2、结构：本型互感器为浇注绝缘全封闭结构，一次绕组、二次绕组、环形铁芯均用环氧树脂浇注成一整体，产品一次绕组为线圈式，采用铜带制成；铁芯为优质冷轧硅钢片，卷成圆环形。二次绕组均匀绕在铁芯上。互感器底部有四个M10的螺孔，供安装使用。为方便用户选型，本型互感器二次设计有双绕组、三绕组和复变比。3、技术数据：⑴额定绝缘水平：12/42/75KV；⑵额定频率：50Hz；⑶额定二次电流：5A；⑷负荷功率因数：COSΦ=0.8(滞后)；⑸表面爬电距离：250mm；⑹其他技术参数见表：dzsc/19/0458/19045873.jpg"

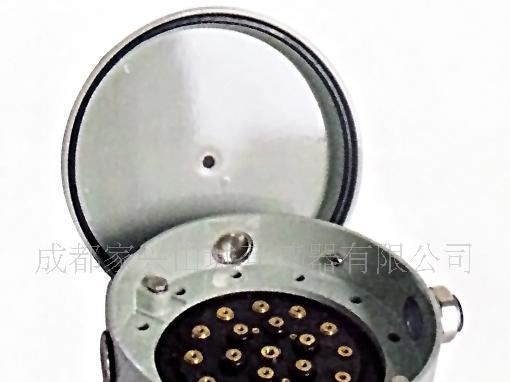

电器元件_电子元器件_变压器_BSZZ
