供应CM800HD-50H三菱模块
| 价 格： | 面议 | |
| 型号/规格： | CM800HD-50H | |
| 品牌/商标： | 三菱 |

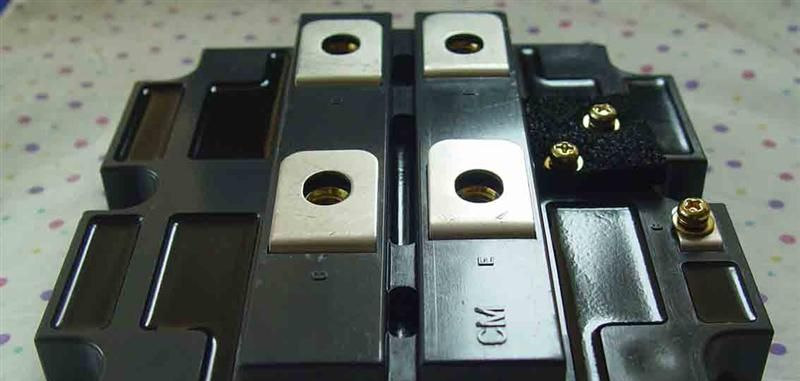

CM800HD-50H三菱模块
IGBT的正向导通特性在通态中，IGBT可以按照“近似”和功率MOSFET驱动的PNP晶体管建模。图3所示是理解器件在工作时的物理特性所需的结构元件(寄生元件不考虑在内)。
IC是VCE的一个函数(静态特性)，假如阴极和阳极之间的压降不超过0.7V，即使栅信号让MOSFET沟道形成(如图所示)，集电极电流IC也无法流通。当沟道上的电压大于VGE -Vth 时，电流处于饱和状态，输出电阻无限大。由于IGBT结构中含有一个双极MOSFET和一个功率MOSFET，因此，它的温度特性取决于在属性上具有对比性的两个器件的净效率。功率MOSFET的温度系数是正的，而双极的温度系数则是负的。本图描述了VCE(sat) 作为一个集电极电流的函数在不同结温时的变化情况。当必须并联两个以上的设备时，这个问题变得十分重要，而且只能按照对应某一电流率的VCE(sat)选择一个并联设备来解决问题。有时候，用一个NPT进行简易并联的效果是很好的，但是与一个电平和速度相同的PT器件相比，使用NPT会造成压降增加。
- 所属城市：北京 北京市
- [联系时请说明来自维库仪器仪表网]
- 联系人： 朱青
- 电话：010-59264989/59946198
- 传真：010-59919079
- 手机：13901002894
- QQ ：
供应三菱模块CM800HD-66H
信息内容：三菱模块CM800HD-66H IGBT关断中的闩锁 IGBT在集电极与发射极之间有一个寄生PNPN晶闸管。在特殊条件下，这种寄生器件会导通。这种现象会使集电极与发射极之间的电流量增加，对等效MOSFET的控制能力降低，通常还会引起器件击穿问题。晶闸管导通现象被称为IGBT闩锁，具体地说，这种缺陷的原因互不相同，与器件的状态有密切关系。通常情况下，静态和动态闩锁有如下主要区别： 当晶闸管全部导通时，静态闩锁出现。 只在关断时才会出现动态闩锁。这一特殊现象严重地限制了安全操作区 。 为防止寄生NPN和PNP晶体管的有害现象，有必要采取以下措施： 防止NPN部分接通，分别改变布局和掺杂级别。 降低NPN和PNP晶体管的总电流增益。 此外，闩锁电流对PNP和NPN器件的电流增益有一定的影响，因此，它与结温的关系也非常密切；在结温和增益提高的情况下，P基区的电阻率会升高，破坏了整体特性。因此，器件制造商必须注意将集电极电流值与闩锁电流之间保持一定的比例，通常比例为1：5。
供应CM1200HA-66H三菱模块
信息内容：CM1200HA-66H三菱模块 IGBT模块的关断原理： 关断 当在栅极施加一个负偏压或栅压低于门限值时，沟道被禁止，没有空穴注入N-区内。在任何情况下，如果MOSFET电流在开关阶段迅速下降，集电极电流则逐渐降低，这是因为换向开始后，在N层内还存在少数的载流子(少子)。这种残余电流值(尾流)的降低，完全取决于关断时电荷的密度，而密度又与几种因素有关，如掺杂质的数量和拓扑，层次厚度和温度。少子的衰减使集电极电流具有特征尾流波形，集电极电流引起以下问题：功耗升高；交叉导通问题，特别是在使用续流二极管的设备上，问题更加明显。 鉴于尾流与少子的重组有关，尾流的电流值应与芯片的温度、IC 和VCE密切相关的空穴移动性有密切的关系。因此，根据所达到的温度，降低这种作用在终端设备设计上的电流的不理想效应是可行的。
