电子元器件_互感器_电流互感器_LA
| 价 格： | 面议 | |
| 应用范围： | 测量 | |
| 种类： | 电流互感器 | |
| 品牌/商标： | 国产 | |
| 型号/规格： | LA(J)-10(5~300/5A) | |
| 封装形式： | 环氧树脂电感 | |
| 绕线形式： | 多层平绕式 | |
| 导磁体性质： | 铁芯 | |
| 磁芯形状： | 环形 | |
| 工作频率： | 高频 | |
| 安装方式： | 小型固定式 | |
| 骨架材料： | 聚苯乙烯 | |
| 品质因数Q： | 100 | |
| 电感量： | 200（mH） | |
| 额定电流： | 50（mA） | |
| 分布电容： | 100（F） |
1、概述：
LA、LAJ-10型电流互感器为环氧树脂浇注绝缘的户内装置产品，用于额定频率50Hz、额定电压10KV及以下的电力系统中作电流、功率、电能的测量及继电保护用。
2、结构：
本型电流互感器额定一次电流LA-10型5~200A、LAJ-10型300A及以下为复匝贯穿全封闭式浇注绝缘结构；LA-10型300~1000A、LAJ-10型400~800A为单匝贯穿全封闭式浇注绝缘结构，1000~6000A为母线式浇注绝缘结构。一次绕组引出线在两端。二次绕组均匀绕在环形铁芯上，均为穿墙式。绝缘浇注体安装在面板上，其上有铭牌，接地螺钉和四个安装孔。
3、技术数据：
⑴额定绝缘水平：12/442/75KV；
⑵额定频率：50Hz；
⑶负荷功率因数：5A；
⑷表面爬电距离：COSΦ=0.5(滞后)；
⑸其他技术参数见表：
dzsc/19/0396/19039604.jpg
- 所属城市：四川 成都
- [联系时请说明来自维库仪器仪表网]
- 联系人： 童家伟
- 电话：028-86476453
- 传真：028-86476453
- 手机：
- QQ ：

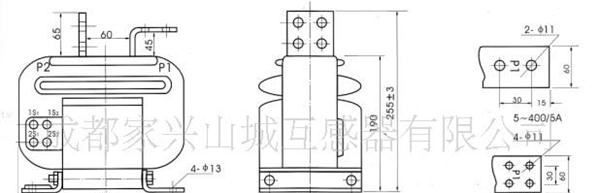

电子元件_电子元器件_互感器_电流互感器_LZJ
信息内容：1、概述：LZJ(C、D)-10型为浇注绝缘支柱式电流互感器，供额定频率50Hz、额定电压10KV及以下的电力系统中作电流、功率、电能测量和继电保护用。2、结构：本型电流互感器为全封闭式绝缘结构，一次绕组、二次绕组及环形铁芯均用环氧树脂浇注绝缘。底部支架有四个Φ11的孔，供安装使用。一次绕组引出线在顶部，二次绕组出线头在正面的左部，支架上有铭牌。产品一次绕组为线圈式，采用双玻璃丝包铜线或铜带制成，铁芯用优质冷轧硅钢片卷成圆环形，二次绕组均匀绕在铁芯上。3、技术数据：⑴额定绝缘水平：12/42/75KV；⑵额定频率：50Hz；⑶额定二次电流：5A⑷负荷功率因数：COSΦ=0.8(滞后)；⑸表面爬电距离：135mm⑹其他技术参数见表：dzsc/19/0426/19042663.jpg

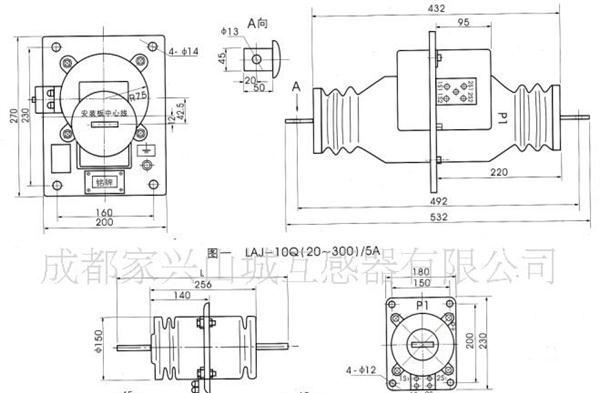

电子元器件_互感器_电流互感器_LAJ-10Q
信息内容：1、概述：LAJ-10Q型电流互感器(以下简称互感器)为环氧树脂浇注绝缘的户内装置产品，英语额定频率50Hz、额定电压10KV及以下的电力系统中作电流、功率、电能测量及继电保护用。2、结构：本型电流互感器为穿墙式，额定一次电流300A及以下一次绕组为复匝贯穿式，400~800A为单匝贯穿式；铁芯采用优质冷轧晶粒取向硅钢片卷制成环形；二次绕组均匀绕在环形铁芯上；互感器设计为全封闭式环氧树脂浇注绝缘结构。绝缘浇注体安装在金属面板上，其上有铭牌、接地螺钉和四个安装孔。3、技术数据：⑴额定绝缘水平：12/42/75KV；⑵额定频率：50Hz；⑶负荷功率因数：5A；⑷表面爬电距离：COSΦ=0.8(滞后)；⑸表面爬电距离：20~300A 300mm ；400~800A 230mm；⑹其他技术参数见表：dzsc/19/0450/19045049.jpg
