供应宏发HF12FF系列功率继电器、体积小、电流大
| 价 格： | 10.00 | |
| 应用范围： | 功率 | |
| 品牌： | 国产 | |
| 型号： | HF12FF | |
| 产品系列： | T77系列 | |
| 触点负载： | 中功率 | |
| 触点切换电流： | 10A | |
| 触点切换电压： | AC250V | |
| 触点形式： | 常开型 | |
| 额定电流： | 10A | |
| 额定电压： | AC250V | |
| 防护特征： | 塑封式 | |
| 线圈电源： | DC12V | |
| 线圈功率： | 0.45W | |
| 释放电流： | 0.00375 | |
| 吸合电流： | 0.0375 | |
| 电流性质： | 交流 |
dzsc/19/0382/19038243.jpg
扁平型功率继电器
高度为10.2MM
10A触点切换能力
多用于电水壶，咖啡机，电烫斗等产品
■COIL DATA线圈参数
Nominal Voltage额定电压(VDC) | 3 | 5 | 6 | 9 | 12 | 24 | 48 | 0.45W |
Coil Resistance线圈阻值(Ω±10%) at 20℃ | 20 | 56 | 80 | 180 | 320 | 1280 | 5120 | |
Rated Current额定电流(mA) | 150 | 90 | 75 | 50 | 37.5 | 18.7 | 9.4 | |
Max Operate Voltage吸合电压(VDC) | 2.25 | 3.75 | 4.5 | 6.75 | 9 | 18 | 36 | |
Min Release Voltage最小释放电压(VDC) | 0.15 | 0.25 | 0.3 | 0.45 | 0.6 | 1.2 | 2.4 | |
Max ApplicableVoltage过载电压 | 额定电压的130% | |||||||
■CONTACT DATA触点参数
Contact Form触点形式 | 1H |
Contact Material触点材料 | Silver Alloy |
Load负载 | Resistive load(COSФ=1) |
Contact Ratings触点负载 | 10A 250VAC/30VDC 12A 125VAC |
Minimum load 最小负载 | 100mA 5VDC |
Max Switching Voltage转换电压 | 277VAC |
Max Switching Current转换电流 | 12A |
Max Switching Power 转换功率 | 4000VA/300W |
Contact Resistance接触电阻 | 100mΩMax at 6VDC 1A |
Life Expectancy寿命 | Electrical 电气寿命: 100,000 Operations(at30Operations/minute) |
Mechanical机械寿命: 10,000,000 Operations |
■CENTACT DATA一般参数
Insulation Resistance绝缘阻值 | 1000MΩMin at 500VDC |
Dielectric Strength Between Open Contacts触点间耐压 | 1000VAC(for one minute) |
Between Contacts and coil触点与线圈间耐压 | 2500VAC(for one minute) |
Operate Time吸合时间 | 8ms |
Release Time释放时间 | 5ms |
Temperature Range环境温度 | -40℃to 85℃ |
Shock Resistance冲击 | Operating Extremes动作极限: 10G |
Damage Limits破坏极限: 100G | |
Vibration Resistance振动 | 10-55Hz, 1.5mm |
Max. switching frequency转换频率 | Mechanical:18,000operations/hr Electrical:1,800operations/hr |
Humidity湿度 | 35-85% |
Weight重量 | Approx 6g |
Safety Standard安全标准 | UL、TÜV、 CQC |
■OVERALL AND MOUNTING DIMENSIONS安装图
dzsc/19/0382/19038243.jpg
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 周国华
- 电话：
- 传真：
- 手机：
- QQ ：
供应JQX-14F系列插座、一组、散热好、耐用

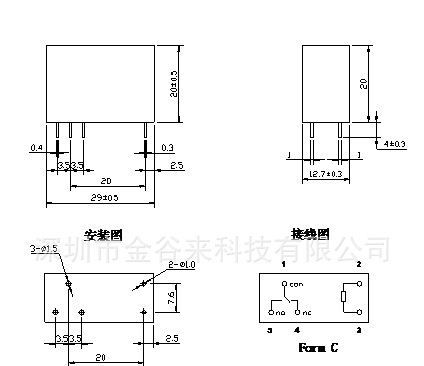

信息内容：dzsc/19/0444/19044449.jpg继电器插座一组、10A负载电流散热好、耐用安装方便 ■COIL DATA线圈参数（at 20℃） Nominal Voltage额定电压(VDC)3569122448 0.54WCoil Resistance线圈阻值(Ω±10%) 17466715027010504250Rated Current额定电流(mA)18010890604522.511.3Max Operate Voltage吸合电压(VDC)2.444.87.29.619.238.4Min Release Voltage最小释放电压(VDC)0.150.250.30.450.61.22.4Coil Resistance线圈阻值(Ω±10%) 13355011020080032000.72WRated Current额定电流(mA)24014412080603015Max Operate Voltage吸合电压(VDC)2.444.87.29.619.238.4Min Release Voltage最小释放电压(VDC)0.150.250.30.450.61.22.4Max ApplicableVoltage过载电压70℃时额定电压的130%，23℃时额定电压的170% ■CONTACT DATA触点参数 Contact Form触点形式1H/1ZContact Material触点材料Silver AlloyLoad负载Resistive load(COSФ=1)Contact Ratings触点负载10A 250VAC 10A 30VDC Minimum load 最小负载100mA 5VDCMax Switching Voltage转换电压250VAC/30VDCMax Switching Current转换电流16AMax Switching Power 转换功率400...
