价 格: | 1.00 | |
接口类型: | DC/DC | |
接触件材质: | Phosphor Bronze | |
针数: | 02-20P | |
种类: | 板对线 | |
加工定制: | 是 | |
形状: | 条形 | |
线长: | n(mm) | |
应用范围: | PCB | |
型号: | SCT0800 | |
工作频率: | 低频 | |
特性: | 防潮 | |
绝缘体材质: | PA66,PA46 | |
品牌: | SCT | |
支持卡数: | 多合一 | |
芯数: | 02-20P | |
读卡类型: | CF | |
制作工艺: | 冷压 |
Detaied product Description
1.PCB Connector
2.Cable Connector
3.0.8 IDC HOUSING
4.0.8 IDC WAFER
SCT0800 Series (0.8mm IDC Wire to Board Connector )
Specifications :
Current Rating: 0.5A AC, DC
Voltage Rating: 30V DC
Temperature Range: -25 deg C ~ 85 deg C
Contact Resistance: 20m Omega Max.
Insulation Resistance: 100M Omega Min.
Withstanding Voltage: 200V AC/minute
dzsc/19/0365/19036569.jpg
dzsc/19/0365/19036569.jpg
dzsc/19/0365/19036569.jpg
Housing
SCT0800H-NP ( IDC Housing )
Applicable Wire : AWG#32
Insulation O.D. : 0.38mm
Mates With SCT0800 Series Wafer
Wafer
SCT0800WV-S-XP (Vertical Angle Wafer SMT TYPE )
Mates With SCT0800 Series Housing
SCT0800WR-S-XP (Right Angle Wafer SMT TYPE )
Mates With SCT0800 Series Housing
dzsc/19/0365/19036569.jpg

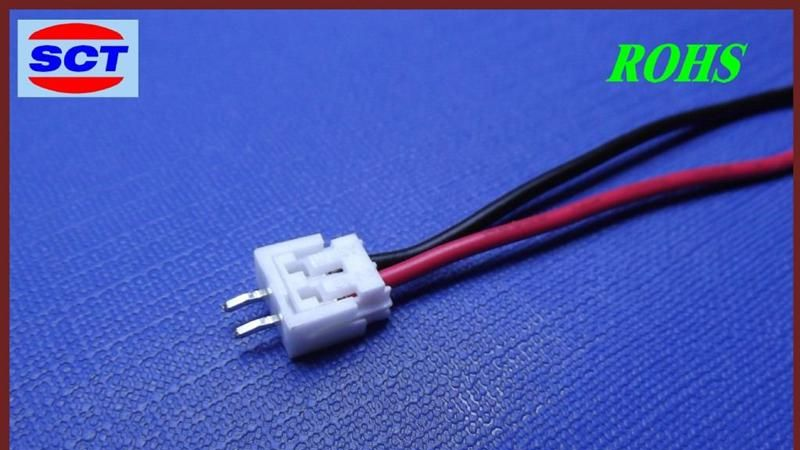

TerminalPart No:SCT2511TThickness:0.20mmMaterial:Phosphor bronze/ BrassFinish:Tin PlatedWire Range:AWG#22-#28Insulation O.D. : 1.40mm ( Max.)Q'TY:10,000pcs/reelMates With SCT2511H- Series Housing Wafer (DIP Type)Part No:SCT2511WV/WR-NP Poles:2-16PMaterial:Nylon66 UL94V-0 Packing Q'TY:1000pcs/boxMates With SCT2511H- Series Single Row HousingSpecifications :Current Rating : 2A AC,DCVoltage Rating : 250V AC,DCTemperature Range : -25 deg C ~ 85 deg CContact Resistance : 20m Omega Max.Insulation Resistance : 1000M Omega Min.Withstanding Voltage : 1000V AC/minute*Contact SCT2511 for detals*HousingPart No:SCT2511H- Poles:2-16P.Material:Nylon66 UL94V0 Packing Q'TY:1000pcs/bagMates With SCT2511T Series Terminaldzsc/19/0365/19036574.jpgdzsc/19/0365/19036574.jpgdzsc/19/0365/19036574.jpgdzsc/19/0365/19036574.jpg
AMP 63080 6.35MM线对线连接器 6.35MM 2P 母胶壳 Current Rating: 1A AC, DCVoltage Rating: 500V AC, DCTemperature Range: -25 deg C ~ 85 deg CContact Resistance: 10m Omega Max.Insulation Resistance: 1,000M Omega Min.Withstanding Voltage: 1,000V AC/minuteContact SCT63080 for details.HousingPart No:SCT630800MH/FH- Poles:02-09P.Material:Nylon66 UL94V2 Packing Q'TY:1000pcs/bagMates With SCT63080FT/MT Series Terminal dzsc/19/0365/19036580.jpgdzsc/19/0365/19036580.jpgdzsc/19/0365/19036580.jpgdzsc/19/0365/19036580.jpg
