工字电感 1822
| 价 格： | 0.10 | |
| 安装方式： | 立式 | |
| 电感量： | 0.01-500MH | |
| 额定电流： | 0.01-5000（mA） | |
| 种类： | 电感线圈 | |
| 磁芯形状： | 工字形 | |
| 导磁体性质： | 铁氧体磁芯 | |
| 标称电压： | 0.012（V） | |
| 应用范围： | 滤波 | |
| 品质因数Q： | 45 | |
| 封装形式： | 插件电感 | |
| 型号/规格： | LGB系列工字电感 | |
| 骨架材料： | 磁芯 | |
| 工作频率： | 低频 | |
| 绕线形式： | 多层平绕式 | |
| 品牌/商标： | 锦云 |
产品介绍
锦云电感LGB系列电感器又称为：扼流圈、阻流线圈、差模电感器,是用来限制交流电通过的线圈，分高频阻流圈和低频阻流圈。采用开磁路构造设计，有结构性佳、体积小、高Q值、低成本等特点，适用于笔记型计算机、喷墨打印机、复印机、显示监视器、手机、宽带调制解调器、游戏机、彩色电视、录放机、摄影机、微波炉、照明设备、汽车电子产品等。
锦云电感LGB系列电感器规格齐全，具有质量因素好，自共振频率高，可获得较大的感应电流，漏磁小等优点。用PVC或UL热缩套管保护，有立式和卧式结构可共选择。
锦云电感LGB系列电感器，符合RoHS标准，无铅焊接技术及100%无铅，并提供更有竞争力的价格和快速交货服务。若需特殊规格型式，请与锦云电感业务联系。
LGB工字型电感器 图示和尺寸：（单位mm） | |||||
dzsc/19/0341/19034109.jpg | |||||
P/N 料号 | A (MAX) | B (MIN) | C (MAX) | D (MAX) | E (MAX) |
0406 | 8.0 | 10.0 | 2.0±0.5 | 5.0 | 0.5±0.1 |
0608 | 10.0 | 10.0 | 3.0±0.5 | 7.0 | 0.6±0.1 |
0810 | 12.5 | 10.0 | 5.0±0.5 | 9.0 | 0.6±0.1 |
0912 | 15.0 | 10.0 | 5.0±0.5 | 11.0 | 0.6±0.1 |
1012 | 15.0 | 10.0 | 7.0±1.0 | 12.0 | 0.8±0.1 |
1016 | 19.0 | 10.0 | 7.0±1.0 | 12.0 | 0.8±0.1 |
1415 | 18.0 | 10.0 | 8.0±1.0 | 16.0 | 0.8±0.1 |
LGB工字型电感器 料号标识 | |||||||||||
|
|
|
|
|
| ||||||
LGB | 0608 | — | 180 | K | — | UL | |||||
① | ② |
| ③ | ④ |
| ⑤ | |||||
①产品类型：LGB工字型电感器。
②款式：根据磁芯尺寸大小。
③电感值：例如"180"代表18 uH。
④电感值容许公差:"M": 20%; "K": 10%; "J": 5%。
⑤ UL或PVC热缩套管保护。
锦云电感器优势产品：耦合线圈,工字电感，三脚报警器电感,磁环电感,磁棒电感。
何小姐 电话：0510-83805287 传真：0510-83805687
手机：18015346416 QQ:1808726340邮箱：1808726340@qq.com
网址：www.jycoil.com
- 所属城市：江苏 无锡
- [联系时请说明来自维库仪器仪表网]
- 联系人： 舒云梅
- 电话：0510-83805287
- 传真：0510-83805287
- 手机：
- QQ ：
供应SMDRH124 屏蔽贴片电感

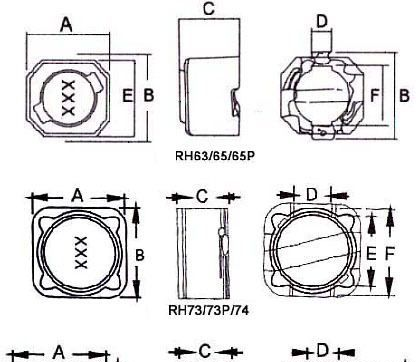

信息内容：产品介绍锦云SMDRH系列屏蔽贴片功率绕线电感器，采用闭磁路构造设计、轻便薄小、大电流低直流阻抗，大电流贴片功率电感闭磁式系列采用闭磁路构造设计，轻便薄小，高击穿电压。直流阻抗比其他型式低于10%~60%。广泛使用在电视游乐器、电脑周边设备、笔记型电脑、小型通信机器、直流转换器...等产品上。大电流系列电感器不仅对电讯、消费和工业电子应用是理想选择，尤其适用于汽车领域。锦云SMDRH系列屏蔽贴片功率绕线电感器，符合RoHS标准，无铅焊接技术及100%无铅，并提供更有竞争力的价格和快速交货服务。若需特殊规格型式，请与锦云业务联系。SMDRH屏蔽贴片功率绕线电感器 图示和尺寸：（单位mm） dzsc/19/0381/19038142.jpg P/N料号ABC(MAX)DEFSMDRH636.2±0.36.6±0.33.01.5±0.55.9±0.56.6±0.5SMDRH656.2±0.36.6±0.35.01.5±0.55.9±0.56.6±0.5SMDRH737.3±0.57.3±0.53.51.8±0.55.4±0.57.2±0.5SMDRH747.3±0.57.3±0.54.51.8±0.55.4±0.57.2±0.5SMDRH1059.8±0.58.9±0.55.03.0±0.57.6±0.39.6&plus...
供应屏蔽电感SMDRH74贴片电感
信息内容：产品介绍 锦云SMDRH系列屏蔽贴片功率绕线电感器，采用闭磁路构造设计、轻便薄小、大电流低直流阻抗，大电流贴片功率电感闭磁式系列采用闭磁路构造设计，轻便薄小，高击穿电压。直流阻抗比其他型式低于10%~60%。广泛使用在电视游乐器、电脑周边设备、笔记型电脑、小型通信机器、直流转换器...等产品上。大电流系列电感器不仅对电讯、消费和工业电子应用是理想选择，尤其适用于汽车领域。锦云SMDRH系列屏蔽贴片功率绕线电感器，符合RoHS标准，无铅焊接技术及100%无铅，并提供更有竞争力的价格和快速交货服务。若需特殊规格型式，请与锦云电感业务联系。 SMDRH屏蔽贴片功率绕线电感器 图示和尺寸：（单位mm） dzsc/19/0411/19041186.jpg P/N料号ABC(MAX)DEFSMDRH636.2±0.36.6±0.33.01.5±0.55.9±0.56.6±0.5SMDRH656.2±0.36.6±0.35.01.5±0.55.9±0.56.6±0.5SMDRH737.3±0.57.3±0.53.51.8±0.55.4±0.57.2±0.5SMDRH747.3±0.57.3±0.54.51.8±0.55.4±0.57.2±0.5SMDRH1059.8±0.58.9±0.55.03.0±0.57.6±0.39....
