供应屏蔽电感SMDRH74贴片电感
| 价 格： | 0.95 | |
| 应用范围： | 滤波 | |
| 种类： | 电感线圈 | |
| 品牌/商标： | 锦云 | |
| 型号/规格： | SMDRH | |
| 封装形式： | 贴片电感 | |
| 绕线形式： | 多层平绕式 | |
| 导磁体性质： | 铁氧体磁芯 | |
| 磁芯形状： | 罐形 | |
| 工作频率： | 低频 | |
| 安装方式： | 贴片式 | |
| 骨架材料： | 磁芯 | |
| 品质因数Q： | 34 | |
| 电感量： | 0.01-1.2 | |
| 额定电流： | 250-3000（mA） | |
| 分布电容： | 0.025（F） |
产品介绍
锦云SMDRH系列屏蔽贴片功率绕线电感器，采用闭磁路构造设计、轻便薄小、大电流低直流阻抗，大电流贴片功率电感闭磁式系列采用闭磁路构造设计，轻便薄小，高击穿电压。直流阻抗比其他型式低于10%~60%。广泛使用在电视游乐器、电脑周边设备、笔记型电脑、小型通信机器、直流转换器...等产品上。大电流系列电感器不仅对电讯、消费和工业电子应用是理想选择，尤其适用于汽车领域。
锦云SMDRH系列屏蔽贴片功率绕线电感器，符合RoHS标准，无铅焊接技术及100%无铅，并提供更有竞争力的价格和快速交货服务。若需特殊规格型式，请与锦云电感业务联系。
SMDRH屏蔽贴片功率绕线电感器 图示和尺寸：（单位mm） | ||||||
dzsc/19/0411/19041186.jpg | ||||||
P/N料号 | A | B | C(MAX) | D | E | F |
SMDRH63 | 6.2±0.3 | 6.6±0.3 | 3.0 | 1.5±0.5 | 5.9±0.5 | 6.6±0.5 |
SMDRH65 | 6.2±0.3 | 6.6±0.3 | 5.0 | 1.5±0.5 | 5.9±0.5 | 6.6±0.5 |
SMDRH73 | 7.3±0.5 | 7.3±0.5 | 3.5 | 1.8±0.5 | 5.4±0.5 | 7.2±0.5 |
SMDRH74 | 7.3±0.5 | 7.3±0.5 | 4.5 | 1.8±0.5 | 5.4±0.5 | 7.2±0.5 |
SMDRH105 | 9.8±0.5 | 8.9±0.5 | 5.0 | 3.0±0.5 | 7.6±0.3 | 9.6±0.5 |
SMDRH124 | 12±0.5 | 12.0±0.5 | 4.5 | 5.0±0.5 | 7.6±0.5 | 11.8±0.5 |
SMDRH125 | 12±0.5 | 12.0±0.5 | 6.0 | 5.0±0.5 | 7.6±0.5 | 11.8±0.5 |
SMDRH127 | 12±0.5 | 12.0±0.5 | 8.0 | 5.0±0.5 | 7.6±0.5 | 12.0±0.5 |
SMDRH屏蔽贴片功率绕线电感器 料号标识 | |||||||||
|
|
|
|
|
| ||||
SMDRH | 127 | — | 180 | M | |||||
① | ② |
| ③ | ④ | |||||
①产品类型：SMDRH屏蔽贴片功率绕线电感器。
②款式：铁芯RI CORE尺寸。
③电感值：例如"180"代表18 uH。
④电感值容许公差:"M": 20%; "K": 10%; "J": 5%。
锦云电感器优势产品：色环电感，工字电感，三脚报警器电感,SMD功率贴片电感,磁环电感。
舒云梅 电话：0510-83805287 传真：0510-83805687
手机：18912355857 QQ:541282264 邮箱：541282264@qq.com
网址：www.jycoil.com
"
- 所属城市：江苏 无锡
- [联系时请说明来自维库仪器仪表网]
- 联系人： 舒云梅
- 电话：0510-83805287
- 传真：0510-83805287
- 手机：
- QQ ：
供应0410,0512,轴向滤波电感1K起批
信息内容：产品介绍 锦云电感LGC系列轴向滤波电感器也称电源滤波线路扼流圈，是一个带特殊磁芯的绕线电感器，在电源线路中起平滑滤波的作用，它的电感对交流成呈现很大的阻抗，而对直流电的电阻很低，所以起到滤波作用。在需要持续输出大电流的场合，电容滤波效果次于绕线扼流圈。用PVC或UL热缩套管保护，有立式和卧式结构可共选择。LGC系列轴向滤波电感器广泛运用于电视和音频设备、电讯装置、射频滤波器。锦云电感LGC系列轴向滤波电感器，符合RoHS标准，无铅焊接技术及100%无铅，并提供更有竞争力的价格和快速交货服务。若需特殊规格型式，请与锦云电感业务联系。LGC系列轴向滤波电感器 图示和尺寸：（单位mm） dzsc/19/0432/19043244.jpg P/N料号A (MAX)D(MAX)E031010.54.50.6±0.1041010.55.50.8±0.1051216.56.60.8±0.1101923.011.50.8±0.1 锦云电感器优势产品：色环电感，工字电感，三脚报警器电感,SMD功率贴片电感,磁环电感。舒云梅 电话：0510-83805287 传真：0510-83805687手机：18912355857 QQ:541282264 邮箱：541282264@qq.com网址：www.jycoil.com"
供应LGB0406-1R0M 1UH 1微亨 工字电感

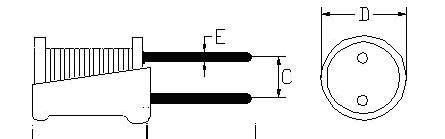

信息内容：产品图片：dzsc/19/0458/19045851.jpg产品介绍：●产品介绍锦云电感LGB系列电感器又称为：扼流圈、阻流线圈、差模电感器,是用来限制交流电通过的线圈，分高频阻流圈和低频阻流圈。采用开磁路构造设计，有结构性佳、体积小、高Q值、低成本等特点，适用于笔记型计算机、喷墨打印机、复印机、显示监视器、手机、宽带调制解调器、游戏机、彩色电视、录放机、摄影机、微波炉、照明设备、汽车电子产品等。锦云电感LGB系列电感器规格齐全，具有质量因素好，自共振频率高，可获得较大的感应电流，漏磁小等优点。用PVC或UL热缩套管保护，有立式和卧式结构可共选择。锦云电感LGB系列电感器，符合RoHS标准，无铅焊接技术及100%无铅，并提供更有竞争力的价格和快速交货服务。若需特殊规格型式，请与锦云电感业务联系。 图示和尺寸： LGB工字型电感器图示和尺寸：（单位mm） dzsc/19/0458/19045851.jpgP/N料号A(MAX)B(MIN)C(MAX)D(MAX)E(MAX)04068.010.02.0±0.55.00.5±0.1060810.010.03.0±0.57.00.6±0.1081012.510.05.0±0.59.00.6±0.1091215.010.05.0±0.511.00.6±0.1101215.010.07.0±1.012.00.8±0.1101619.010....
