供应优质单相卧式交流固态调压器 TGJ16
| 价 格： | 面议 | |
| 应用范围： | 固态 | |
| 品牌/商标： | 其他 | |
| 产品系列： | 交流、直流、整流 | |
| 型号/规格： | TGJ16 | |
| 触点形式： | 转换型 | |
| 额定电压： | DC12（V） | |
| 电流性质： | 直流 | |
| 外形尺寸： | 微型 | |
| 触点负载： | 中功率 | |
| 防护特征： | 敞开式 | |
| 直流电阻： | 100（Ω） | |
| 吸合电流： | 6（A） | |
| 释放电流： | 1（A） | |
| 触点切换电压： | 3（V） | |
| 触点切换电流： | 3（A） |
dzsc/19/0269/19026981.jpgdzsc/19/0269/19026981.jpg
dzsc/19/0269/19026981.jpg
♦控制端与输出端有光电隔离和非隔离。
♦控制方式电位器或电压信号二种。
♦可控硅移相输出,调节范围宽,无机械磨损,使用寿命长。
♦两线控制调压,使用安装方便又简单。
♦体积小巧,在很多场合中可以替代接触式调压器。
♦主要用于工业电炉、电热烘箱、灯光照明、风机等设备中进行调温、调光、调速的控制。
| 型 号 | TGJ15( 原JGX5R ) | TGJ16( 原JGX5U ) | |
| 性 能 参 数 | 负载电压 | 0 - 240 VAC 0 - 440 VAC | |
| 负载电流 | 10 ~ 180 A | ||
| 控制方式 | 外接可调电阻： 470～560KΩ/ 1W（220V电源）1MΩ/ 1W（380V电源） | 控制信号：0 ～ 10 VDC 控制信号：4 ～ 20 mA | |
| 断态电压 | ≥ 400V ≥ 800V/tr>隔离电压控制端与输出端非电隔离≥1800 V绝缘电压≥ 2000 V绝缘电阻≥100 MΩ工作频率50～60 HZ环境温度-20～70℃散热条件≥20A配散热器,≥40A再加风扇强冷负载电流安全系数感性负载3～4倍 阻性负载2～3倍外形尺寸.(代号)58×45×22 mm3 ( J-1 ) | ||
♣外形尺寸.安装接线图:(单位:mm)
| dzsc/19/0269/19026981.jpg | dzsc/19/0269/19026981.jpg | |
| J-1 |
| dzsc/19/0269/19026981.jpg | dzsc/19/0269/19026981.jpg |
♣产品选用注意事项:
♦选择产品时，应根据负载的性质不同，在电流档次上，留有不同的余量。（阻性负载时,可按2-3倍负载电流选取。感性或容性负载时，可按3-4倍负载电流选取）。
♦根据负载电流与环境温度的关系，当环境温度较高或散热条件欠佳时.应增加电流容量。为防使用时负载短路，要求在负载回路中串接与本产品相应的快速断路开关或快速熔断器。
♦感性负载时，应在输出端并接压敏电阻，以防过压时损坏晶闸管。压敏电阻(MOV)的选配：220V电源时选430-470V，380V电源时选680-750V。也可以购买本企业生产的交流过压吸收保护器。
♦安装时，要求散热器与本产品接触面之间必须平整、光洁，并在其表面涂上一层导热硅脂，再将套上平垫圈、弹簧垫圈的螺丝对称拧紧固定。
♦TGJ15型的控制端与输出端为非电隔离，使用时应特别注意安全。
- 所属城市：浙江
- [联系时请说明来自维库仪器仪表网]
- 联系人： 许萍
- 电话：8605723308889
- 传真：8605723308991
- 手机：
- QQ ：
供应高品质三相复合型固态继电器 JGT34A

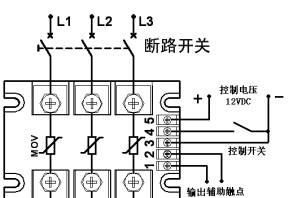

信息内容：dzsc/19/0269/19026982.jpgdzsc/19/0269/19026982.jpgdzsc/19/0269/19026982.jpg ♦输入与输出回路之间光隔离。♦三色发光管分别指示开关程序。♦可控硅输出，零电流关断，自动灭弧。♦输出端为复合材料结构，功耗小，发热少，使用时无需配用散热器、风扇等冷却措施。♦体积超小,安装方便,可直接取代普通继电器或接触器。♦产品主要用于开关频率较低，连续工作时间较长，工作环境温度偏高，通风设施差的大功率电热设备、照明设备、无功功率补偿设备、电气开关设备等。♣外形尺寸.安装接线图:(单位:mm)dzsc/19/0269/19026982.jpgdzsc/19/0269/19026982.jpg J-4 ♣产品选用注意事项: ♦选择产品时，应根据负载的性质不同，在电流。电压档次上，留有不同的余量。（阻性负载时，可按2.5-3倍负载电流选取。感性或容性负载时，可按3-5倍负载电流选取）。并在负载回路中加上过流保护措施以防短路。方法是：负载回路中串接快速熔断器或断路器。 ♦感性(容性)负载时输出端应加有过压保护措施，以防晶闸管过压击穿。方法是：输出端并联压敏电阻(MOV)。MOV的选配：440V档时选470V－680V，660V档时选1100～1200V。或配本厂产的...
