供应优质三相卧式常开常闭按钮控制 JGJ32
| 价 格： | 面议 | |
| 应用范围： | 固态 | |
| 品牌/商标： | 其他 | |
| 产品系列： | 交流、直流、整流 | |
| 型号/规格： | JGJ32 | |
| 触点形式： | 转换型 | |
| 额定电压： | DC12（V） | |
| 电流性质： | 直流 | |
| 外形尺寸： | 微型 | |
| 触点负载： | 中功率 | |
| 防护特征： | 敞开式 | |
| 直流电阻： | 100（Ω） | |
| 吸合电流： | 6（A） | |
| 释放电流： | 1（A） | |
| 触点切换电压： | 3（V） | |
| 触点切换电流： | 3（A） |
dzsc/19/0269/19026984.jpgdzsc/19/0269/19026984.jpg
dzsc/19/0269/19026984.jpg
♦输入端无需外加控制电源，可实现开关控制。
♦发光二极管指示工作状态。
♦可控硅输出，零电压开启，零电流关断。
♦切换控制类似日常接触器模式。
♦JGJ32型输出端带有辅助触点。
♦产品主要用于人工频繁开关控制的三相用电器设备。如工业电炉、烘箱、水泵、电动机、电气开关柜等设备
| 型 号 | JGJ31（原JGX31） | JGJ32（原JGX32） | |
| 输 入 参 数 | 控制方式 | 控制端分别接上常开和常闭按钮 | |
| 选用规格 | 按钮或开关≥0.1A/500 VAC | ||
| 工作指示 | LED | ||
| 通断时间 | ≤10mS | ||
| 输 出 参 数 | 负载电压 | 440VAC 660VACC | |
| 负载电流 | 10、20、30、40、50A 60、80、90…180A 200、250、300、350A | ||
| 通态压降 | ≤1.5V ≤1.8V | ||
| 断态电压 | ≥ 800V ≥ 1500V | ||
| 辅助触点 | 无 | 单组(常开.常闭);触点1A/500V | |
| 性 能 参 数 | 隔离方式 | 非电隔离 | |
| 绝缘电压 | ≥2500V | ||
| 绝缘电阻 | ≥100MΩ | ||
| 工作温度 | —25∼75 ℃ | ||
| 电源频率 | 50/60HZ | ||
| 散热条件 | ≥20A配散热器,≥30A再加风扇强冷 | ||
| 负载电流安全系数 | 阻性负载取2-3倍,感性负载取3-4倍 | ||
| 外形尺寸(代号) | 86×68×28 mm3 (J-6) 105×74×41 mm3(J-3) 120×84×56 mm3(J-5) | ||
♣外形尺寸.安装接线图:(单位:mm)
| dzsc/19/0269/19026984.jpg | dzsc/19/0269/19026984.jpg | |
| J-3 |
♣温度曲线图:
| dzsc/19/0269/19026984.jpg | dzsc/19/0269/19026984.jpg |
♣产品选用注意事项:
♦选择产品时，应根据负载的性质不同，在电流档次上留有不同的余量。（阻性负载时,可按2-3倍负载电流选取。感性或容性负载时,可按3-4 倍负载电流选取）。
♦根据负载电流与环境温度的关系，当环境温度较高或散热条件欠佳时。应增加电流容量。为防使用时负载短路，要求在负载回路中串接与本产品相应的快速断路开关或快速熔断器。
♦感性负载时，应在输出端并接压敏电阻，以防过压时损坏晶闸管。压敏电阻(MOV)的选配：240V档时选430-470V，440V档时选680-750V， 660V档时选1100-1200V。或配本厂生产的交流过压保护吸收器。
♦输入端与输出端为非电隔离，使用时应特别注意安全。
♦安装时，要求散热器与本产品接触面之间必须平整、光洁，并在其表面涂上一层导热硅脂，再将套上平垫圈、弹簧垫圈的螺丝对称拧紧固定。
- 所属城市：浙江
- [联系时请说明来自维库仪器仪表网]
- 联系人： 许萍
- 电话：8605723308889
- 传真：8605723308991
- 手机：
- QQ ：

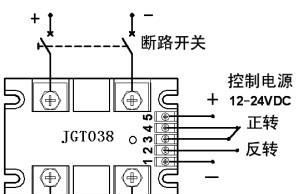

供应高品质直流电机正、反转切换固态继电器(卧式) JGT038
信息内容：dzsc/19/0269/19026993.jpgdzsc/19/0269/19026993.jpgdzsc/19/0269/19026993.jpg ♦输入与输出回路之间变压器隔离。♦发光二极管指示正、反转状态。♦改变控制开关接通位置，可方便实现对直流电机正、反转运行的切换。♦内部设有互锁、延时等控制功能，切换安全可靠。MOS晶体管输出，切换时无机械触点、无噪音、无火花。♦产品主要用于单相直流电动机正、反转运行的频繁切换。型 号JGT038性能参数输入电源电压12～200VDC输出电流10 ~ 100 A通态电压≤4 V控制电压12～24 VDC控制电流≤150 mA切换时间≤ 0.1s断态电压100－600V断态电流≤ 10 mA隔离电压≥1800 V/td>绝缘电阻≥100 MΩ绝缘电压≥2000 V工作温度-20～75 ℃散热条件≥20A配散热器,≥30A再加风扇强冷负载电流安全系数≤2KW电动机按额定电流的2.5-4倍,＞2KW电动机按额定电流的4-6倍外形尺寸.(代号)105×74×41 mm3 (J-3)♣外形尺寸.安装接线图:(单位:mm)dzsc/19/0269/19026993.jpgdzsc/19/0269/19026993.jpg J-3 ♣产品选用注意事项: ♦根据负载功率的大小，应选择不同的电流余量。功率越大，电流余量就越大。一般选择固态继电...
供应高品质交.直流双定时固态继电器(单相卧式) JGT14
信息内容：dzsc/19/0270/19027033.jpgdzsc/19/0270/19027033.jpg dzsc/19/0270/19027033.jpg ♦输入与输出回路之间分光隔离和非隔离。♦发光二极管分别指示开通、关闭状态。♦定时开关的时间在规定范围内任意可调。♦JGT14型为可控硅输出，零电流关断。♦JGT06型为晶体管输出，开关速度快，通态压降小。♦产品主要用于工业自动化、广告灯、电磁阀、电磁离合器等自动定时开关控制。♣外形尺寸.安装接线图:(单位:mm)dzsc/19/0270/19027033.jpgdzsc/19/0270/19027033.jpg ♣温度曲线图:dzsc/19/0270/19027033.jpgdzsc/19/0270/19027033.jpg♣产品选用注意事项: ♦根据负载功率的大小, 应选择不同的电流余量。功率越大，电流余量就越大。一般选择固态继电器的电流容量是负载电流的2.5～5倍。 ♦输出回路中，应加有过压、过流保护措施。过压保护：配压敏电阻：当用440VAC档固态时选470~680V，660VAV档时选1100~1200V；过流保护：主回路中串接快速断路开关或快速熔断器。 ♦根据选用的固态继电器电流大小、工作方式、环境条件的不同，选择的散热器应有所不同，散热器的面积宜大不宜小。 ♦固态继电器的输入控...
