2EQ1042L 10A双路多功能高可靠交流固态继电器
| 价 格： | 面议 | |
| 额定电压： | AC 36-420 | |
| 产品系列： | 高科 | |
| 电流性质： | 交流 | |
| 额定电流： | 2*10A | |
| 触点切换电流： | 0.015 | |
| 触点切换电压： | 4 | |
| 防护特征： | 塑封+安全盖 | |
| 触点负载： | 大功率 | |
| 应用范围： | 固态 | |
| 型号/规格： | 2EQ1042L | |
| 吸合电流： | 0.015 | |
| 释放电流： | 0 | |
| 品牌/商标： | 高科 | |
| 触点形式： | 常开型 |
2EQ双路多功能高可靠系列交流固态继电器
用途：自身优异的抗干扰性能使得该系列继电器不存在误动作现象，提高了数控设备的安全可靠性。独立双路控制或一控二方式任意组合，可控制单相电机正反转和三相电机正反转。可满足您的各种需要和对任何形式负载的控制。
|
特点：
1、 控制端自带60cm引线端子。输入、输出间光电隔离
2、 抗干扰能力强、电机通电瞬间无误动作现象
3、 36V – 660V的宽使用电压范围
4、 抗瞬态电压和瞬态电流冲击能力强
5、 内部具有RC吸收保护电路。
6、 重量轻、外形体积小巧
7、 外壳耐高温、阻燃塑封
8、输出引出端子有透明安全保护盖
9、可提供配套标准导轨安装卡具，机柜安装、拆卸极为方便
型 号 | 2EQ1042L-14NS 2EQ1042L-24NS | 2EQ1542L-14NS 2EQ1542L-24NS | 2EQ2566L-14NS 2EQ2566L-24NS | 2EQ4066L-14NS 2EQ4066L-24NS |

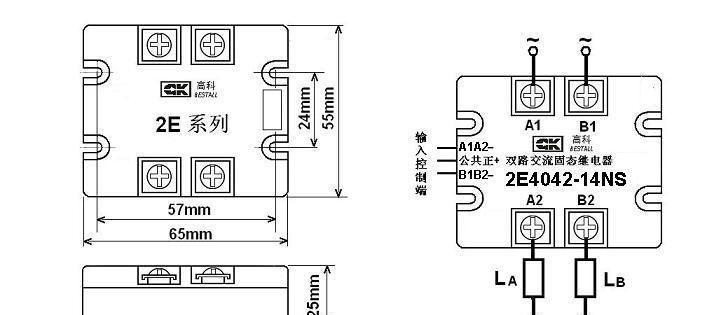

外形尺寸(长×宽×高) mm | 65×55×25 | |||
隔离方式 | 光电隔离 | |||
输出方式 | 双向可控硅输出 | |||
输入参数 |
| |||
控制电压范围 Vdc | 4 – 14 (-14) ；12 – 24 (-24) | |||
输入电流 mAdc | ≤10 (5Vdc测试)(-14)； ≤10 （12Vdc测试）(-24) | |||
接通电压 Vdc | ≥4（-14）、≥10（-24） | |||
关断电压 Vdc | ≤1.5（-14）、≤7（-24） | |||
输出参数 |
| |||
额定输出电流 （每路）Aac | 10 | 15 | 25 | 40 |
瞬态电流（单次周波）（每路）Aac | 100 | 150 | 250 | 400 |
额定工作电压范围（每路）Vac | 36—420 | 36—660 | ||
瞬态电压 （每路）Vac | 850 | 1250 | ||
导通压降 （每路）Vac | 1.6 max | |||
断态漏电流 （每路）mAac | 0.1（内无RC）、4（内有RC） | |||
接通时间 ms | ≤10 （50Hz） | |||
关断时间 ms | ≤10 （50Hz） | |||
工作频率 Hz | 47—70 | |||
一般参数 |
| |||
介质耐压 Vpk | 3000 | |||
绝缘电阻 MΩ | 1000 | |||
工作温度 ℃ | —40 ~ 70 | |||
储存温度 ℃ | —40 ~ 85 | |||
dzsc/19/0269/19026932.jpg
- 所属城市：北京 北京市
- [联系时请说明来自维库仪器仪表网]
- 联系人： 吴松峰
- 电话：010-62971364
- 传真：010-62971364
- 手机：
- QQ ：
2E1542 15A双路输出交流固态继电器
信息内容：2E双路系列交流固态继电器 用途：可方便地与各种数字电路接口。广泛应用于注塑机、食品加工机械、包装机械、印刷机械、数控机床等工业自动化领域。双路输出，紧凑的外形，更适用于安装空间小的环境。对腐蚀、潮湿和要求防爆等恶劣环境场合尤为适用。机柜安装更有与之相配合的导轨安装夹固定。安装拆卸极为方便。 特点：1、 双路输出，可分别独立控制或一控二方式控制2、 控制端自带60cm引线端子。输入、输出间光电隔离3、 输出回路具有零电压开启，零电流关断的功能4、 双向可控硅输出，过载能力强5、 控制信号与TTL逻辑兼容6、 内部具有RC吸收保护电路。7、 重量轻、外形体积小巧8、 外壳耐高温、阻燃塑封9、出输引出端子有透明安全保护盖，有效保障了安装和维护时的安全性10、可提供配套标准导轨安装卡具，机柜安装、拆卸极为方 主要技术参数 型 号2E1042-14NS2E1042-30NS2E2042-14NS2E2042-30NS2E2542-14NS2E2542-30NS2E4042-14NS2E4042-30NS外形尺寸(长×宽×高) mm65×55×25隔离方式光电隔离 输出方式双向可控硅输出输入参数 控制电压范围 Vdc3 – 14 (-14) ；10 – 30 (-30) 输入电流 mAdc≤10 (5Vdc测...
E2042 20A交流输出固态继电器

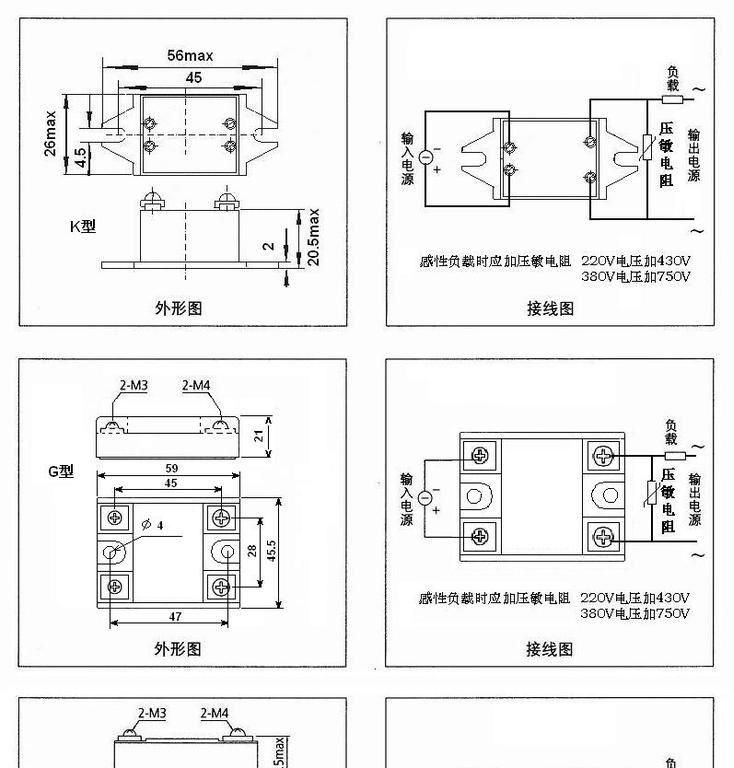

信息内容：E1042 10A / E1542 15A 交流固态继电器 E2042 20A / E2542 25A用途：可方便地与各种数字电路接口。广泛应用于注塑机、食品加工机械、包装机械、印刷机械、数控机床等工业自动化领域。对腐蚀、潮湿和要求防爆等恶劣环境场合尤为适用。机柜安装更有与之相配合的导轨安装夹固定。安装拆卸极为方便。 特点：1、输入与输出间光电隔离,抗电磁干扰能力强2、双向可控硅输出，过载能力强3、外接散热器或PCB安装4、高温阻燃封装5、适用于各种负载6、K、G、GII型采用高绝缘强度封装形式，特别适用于高湿、高温环境中7、可配机柜导轨安装夹 型 号E1042-32KE1042-32GE1042-32G2E1542-32KE1542-32GE1542-32G2E2042-32KE2042-32GE2042-32G2E2542-32KE2542-32GE2542-32G2外形(长×宽×高)mm56×26×20.5 57×44×20.5 57×44×20.5隔离方式光电隔离 输出方式一组常开、双向可控硅输出输入参数 控制电压范围Vdc3—32接通电流 mAdc3接通电压 Vdc≥3关断电压 Vdc≤1.5输出参数 额定输出电流Aac10152025瞬态电流（单次周波）Aac100150200250额定输出电压Vac36—420瞬态电压 Vac860 导通压降 ...
