2E1542 15A双路输出交流固态继电器
| 价 格： | 面议 | |
| 额定电压： | AC:36~420 | |
| 产品系列： | GK | |
| 电流性质： | 交流 | |
| 额定电流： | 2*15A | |
| 触点切换电流： | 0.015 | |
| 触点切换电压： | 3 | |
| 防护特征： | 塑封+安全盖 | |
| 触点负载： | 大功率 | |
| 应用范围： | 固态 | |
| 型号/规格： | 2E1542 | |
| 吸合电流： | 0.015 | |
| 释放电流： | 0 | |
| 品牌/商标： | 高科 | |
| 触点形式： | 双路 常开 |
2E双路系列交流固态继电器
|
用途：可方便地与各种数字电路接口。广泛应用于注塑机、食品加工机械、包装机械、印刷机械、数控机床等工业自动化领域。双路输出，紧凑的外形，更适用于安装空间小的环境。对腐蚀、潮湿和要求防爆等恶劣环境场合尤为适用。机柜安装更有与之相配合的导轨安装夹固定。安装拆卸极为方便。
特点：
1、 双路输出，可分别独立控制或一控二方式控制
2、 控制端自带60cm引线端子。输入、输出间光电隔离
3、 输出回路具有零电压开启，零电流关断的功能
4、 双向可控硅输出，过载能力强
5、 控制信号与TTL逻辑兼容
6、 内部具有RC吸收保护电路。
7、 重量轻、外形体积小巧
8、 外壳耐高温、阻燃塑封
9、出输引出端子有透明安全保护盖，有效保障了安装和维护时的安全性
10、可提供配套标准导轨安装卡具，机柜安装、拆卸极为方
主要技术参数
型 号 | 2E1042-14NS 2E1042-30NS | 2E2042-14NS 2E2042-30NS | 2E2542-14NS 2E2542-30NS | 2E4042-14NS 2E4042-30NS |
外形尺寸(长×宽×高) mm | 65×55×25 | |||
隔离方式 | 光电隔离 | |||
输出方式 | 双向可控硅输出 | |||
输入参数 |
| |||
控制电压范围 Vdc | 3 – 14 (-14) ；10 – 30 (-30) | |||
输入电流 mAdc | ≤10 (5Vdc测试)(-14)； ≤10 （10Vdc测试）(-30) | |||
接通电压 Vdc | ≥3（-14）、≥10（-30） | |||
关断电压 Vdc | ≤1.5（-14）、≤7（-30） | |||
输出参数 |
| |||
额定输出电流 （每路）Aac | 10 | 20 | 25 | 40 |
瞬态电流（单次周波）（每路）Aac | 50 | 100 | 125 | 200 |
额定工作电压范围（每路）Vac | 36—420 | |||
瞬态电压 （每路）Vac | 850 | |||
导通压降 （每路）Vac | 1.6 max | |||
断态漏电流 （每路）mAac | 0.1（内无RC）、4（内有RC） | |||
接通时间 ms | ≤10 （50Hz） | |||
关断时间 ms | ≤10 （50Hz） | |||
工作频率 Hz | 47—60 | |||
一般参数 |
| |||
介质耐压 Vpk | 3000 | |||
绝缘电阻 MΩ | 1000 | |||
工作温度 ℃ | —40 ~ 70 | |||
储存温度 ℃ | —40 ~ 85 | |||
北京高科通利电子技术有限公司
电话：010—62971364
dzsc/19/0269/19026938.jpg
- 所属城市：北京 北京市
- [联系时请说明来自维库仪器仪表网]
- 联系人： 吴松峰
- 电话：010-62971364
- 传真：010-62971364
- 手机：
- QQ ：
E2042 20A交流输出固态继电器
信息内容：E1042 10A / E1542 15A 交流固态继电器 E2042 20A / E2542 25A用途：可方便地与各种数字电路接口。广泛应用于注塑机、食品加工机械、包装机械、印刷机械、数控机床等工业自动化领域。对腐蚀、潮湿和要求防爆等恶劣环境场合尤为适用。机柜安装更有与之相配合的导轨安装夹固定。安装拆卸极为方便。 特点：1、输入与输出间光电隔离,抗电磁干扰能力强2、双向可控硅输出，过载能力强3、外接散热器或PCB安装4、高温阻燃封装5、适用于各种负载6、K、G、GII型采用高绝缘强度封装形式，特别适用于高湿、高温环境中7、可配机柜导轨安装夹 型 号E1042-32KE1042-32GE1042-32G2E1542-32KE1542-32GE1542-32G2E2042-32KE2042-32GE2042-32G2E2542-32KE2542-32GE2542-32G2外形(长×宽×高)mm56×26×20.5 57×44×20.5 57×44×20.5隔离方式光电隔离 输出方式一组常开、双向可控硅输出输入参数 控制电压范围Vdc3—32接通电流 mAdc3接通电压 Vdc≥3关断电压 Vdc≤1.5输出参数 额定输出电流Aac10152025瞬态电流（单次周波）Aac100150200250额定输出电压Vac36—420瞬态电压 Vac860 导通压降 ...

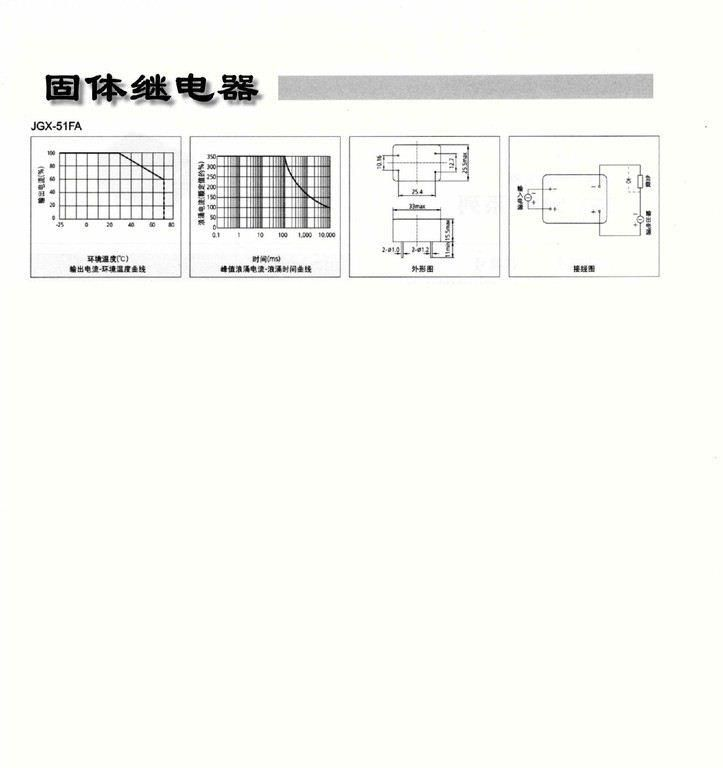

JGX-51FA 系列直流固态继电器
信息内容：用途： 可方便地与计算机和各种数字电路接口。广泛应用于军用和工业自动化领域。可控制照明、调光设备、功率电源及各种电磁阀门和仪器仪表等设备。也可作为各种大功率器件的推动级。使用灵活方便，特别适用于各种恶劣环境和防爆等场合。 特点：1、体积小，输出电流大2、输入回路与输出(负载)回路之间变压器隔离3、功率场效应管输出，过载能力强4、开关无电磁干扰、无触点、无噪音、无火花5、控制信号与TTL逻辑兼容6、极低的导通电阻7、金属外壳易散热，阻燃环氧树脂灌封8、双列直插PCB板安装dzsc/19/0269/19026956.jpgdzsc/19/0269/19026956.jpg "
