插件式陶瓷热敏电阻CPTC-测温控制部件用热敏电阻
| 价 格： | 0.65 | |
| 加工定制： | 是 | |
| 品牌/商标： | 昊海 | |
| 型号/规格： | 测温用陶瓷PTC自恢复保险丝-SCQ系列 | |
| 种类： | 保险丝 | |
| 用途： | 测温 | |
| 体积： | 小型 | |
| 电压特性： | 安全电压 | |
| 形状： | 插片式 | |
| 执行标准： | 国标 | |
| 自动复位功能： | 有 | |
| 电压： | 16（V） | |
| 电流： | 100（A） |
陶瓷PTC自恢复保险丝-SCQ系列
一.陶瓷PTC自恢复保险丝的简介:
陶瓷PTC自恢复保险丝与被保护负载串联在同一个回路中,在常温时阻值较低,而在温度高于其居里温度时,该元件电阻会急剧增加达原电阻值的103~107,利用这一特性,陶瓷PTC可以广泛应用于电路设计中,当电路电流超过正常使用范围时,PTC阻值会在很短时间内阻值迅速增加,导致回路电流迅速减小.故障排除后,PTC会恢复到初始电阻,电路重新进入正常工作状态.
二 SCQ系列产品特点:
1动作时间快
2阻燃包封
3无铅化焊接
4恢复时间短
三 SCQ系列产品尺寸(mm):
dzsc/19/0247/19024733.jpg
四. SCQ系列产品电气性能:
型号 | 电阻(25℃) | 居里温度(Tr) | 电阻(Tr-5℃) | 电阻(Tr 5℃) | 电阻(Tr 15℃) | 电压(V) | 电流(mA) |
SCQ-T60F | ≤120Ω | 60 | ≤500Ω | ≥500Ω |
| 16 | 100 |
SCQ-T70F | ≤120Ω | 70 | ≤500Ω | ≥500Ω |
| 16 | 100 |
SCQ-T80F | ≤120Ω | 80 | ≤500Ω | ≥500Ω |
| 16 | 100 |
SCQ-T90F | ≤120Ω | 90 | ≤500Ω | ≥1000Ω | ≥3000Ω | 16 | 100 |
SCQ-T100F | ≤120Ω | 100 | ≤500Ω | ≥1000Ω | ≥3000Ω | 16 | 100 |
SCQ-T110F | ≤120Ω | 110 | ≤500Ω | ≥1000Ω | ≥3000Ω | 16 | 100 |
SCQ-T120F | ≤120Ω | 120 | ≤500Ω | ≥1000Ω | ≥3000Ω | 16 | 100 |
- 所属城市：江苏 苏州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 武忠需
- 电话：512-56792010
- 传真：512-56792010
- 手机：
- QQ ：
环保自恢复熔断器-33V高分子PPTC插件热敏电阻
信息内容：PTC自恢复保险丝33V系列-LP33系列产品介绍 一 自恢复保险丝PTC工作原理: 高分子自恢复保险丝PTC是由聚合物PTC原料掺加导体所制成的。在正常温度下原料紧密地将导体束缚在结晶状的结构，构成一个低阻抗的链接。然而，当大电流通过或周围环境温度升高导致元件温度高于动作温度时，在聚合物中的导体融化而变成无规律排列，体积膨胀并导致阻抗迅速提高。 在正常工作状态中此元件电阻值远小于电路中的其余的电阻。电流急速增加的时候，PTC对过流情况做出反应，从低电阻变高电阻来保护电路。阻抗的增加便限制了电流的通过，从而将电路中的电流减少为任意电路元件均可以安全承载的值。而保护设备免于损坏。 二 LP33系列产品特点:1 是具有自恢复功能的保险丝.2 轴向引线结构;3 所有的产品均为无铅产品;4 符合UL,CSA,TUV等安规认证;5 该系列产品的耐压值为33V;6 该系列的产品应用广泛,保持电流0.9A~9A. 三 LP33系列产品的尺寸 dzsc/19/0247/19024735.jpg 型号A(值)B(值)C(典型值)D(最小值)E(值)F(典型值)引脚形式尺寸(φ)LP33-090F6.013.85.17.63.00.910.6LP33-110F7.814.05.17.63.00.910.6LP33-120F7.412.25.17.63.00.910.6LP33-135F7.414.25.17.63.00.910.6LP33-160F...
自恢复保险丝-250V插件正温热敏电阻

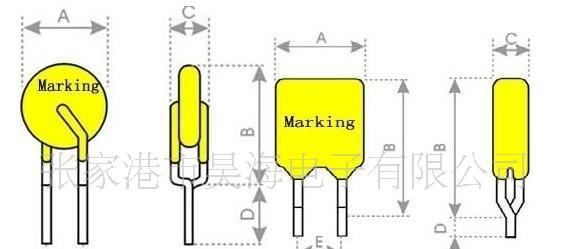

信息内容：PTC自恢复保险丝250V系列-LB系列产品介绍 一 自恢复保险丝PTC工作原理: 高分子自恢复保险丝PTC是由聚合物PTC原料掺加导体所制成的。在正常温度下原料紧密地将导体束缚在结晶状的结构，构成一个低阻抗的链接。然而，当大电流通过或周围环境温度升高导致元件温度高于动作温度时，在聚合物中的导体融化而变成无规律排列，体积膨胀并导致阻抗迅速提高。 在正常工作状态中此元件电阻值远小于电路中的其余的电阻。电流急速增加的时候，PTC对过流情况做出反应，从低电阻变高电阻来保护电路。阻抗的增加便限制了电流的通过，从而将电路中的电流减少为任意电路元件均可以安全承载的值。而保护设备免于损坏。 二 LB系列产品特点:1 是具有自恢复功能的保险丝.2 轴向引线结构;3 所有的产品均为无铅产品;4 符合UL,CSA,TUV等安规认证;5 该系列产品的耐压值为250V;6 该系列的产品应用广泛,保持电流0.08A~0.18A. 三 LB系列产品的尺寸 dzsc/19/0254/19025491.jpg型号A(值)B(值)C(值)D(最小值)E(典型值)引脚形式尺寸(φ)LB080F5.89.94.64.75.110.6LB080UF4.89.33.84.75.110.6LB110F6.511.04.64.75.120.6LB110UF6.010.03.84.75.120.6LB120F6.511.04.64.75.120.6LB120UF6.010.03...
