自恢复保险丝-250V插件正温热敏电阻
| 价 格： | 0.60 | |
| 品牌/商标： | 昊海 | |
| 型号/规格： | LB系列 | |
| 种类： | PTC热敏电阻 | |
| 用途： | 电子 | |
| 体积： | 小型 | |
| 电压特性： | 安全电压 | |
| 形状： | 插片式 | |
| 执行标准： | 国标 | |
| 自动复位功能： | 有 | |
| 电压： | 250（V） | |
| 电流： | 3（A） | |
| 保持电流： | 0.08~0.18（A） |
PTC自恢复保险丝250V系列-LB系列产品介绍
一 自恢复保险丝PTC工作原理:
高分子自恢复保险丝PTC是由聚合物PTC原料掺加导体所制成的。在正常温度下原料紧密地将导体束缚在结晶状的结构，构成一个低阻抗的链接。然而，当大电流通过或周围环境温度升高导致元件温度高于动作温度时，在聚合物中的导体融化而变成无规律排列，体积膨胀并导致阻抗迅速提高。
在正常工作状态中此元件电阻值远小于电路中的其余的电阻。电流急速增加的时候，PTC对过流情况做出反应，从低电阻变高电阻来保护电路。阻抗的增加便限制了电流的通过，从而将电路中的电流减少为任意电路元件均可以安全承载的值。而保护设备免于损坏。
二 LB系列产品特点:
1 是具有自恢复功能的保险丝.
2 轴向引线结构;
3 所有的产品均为无铅产品;
4 符合UL,CSA,TUV等安规认证;
5 该系列产品的耐压值为250V;
6 该系列的产品应用广泛,保持电流0.08A~0.18A.
三 LB系列产品的尺寸
dzsc/19/0254/19025491.jpg
型号 | A (值) | B (值) | C (值) | D (最小值) | E (典型值) | 引脚 | |
形式 | 尺寸(φ) | ||||||
LB080F | 5.8 | 9.9 | 4.6 | 4.7 | 5.1 | 1 | 0.6 |
LB080UF | 4.8 | 9.3 | 3.8 | 4.7 | 5.1 | 1 | 0.6 |
LB110F | 6.5 | 11.0 | 4.6 | 4.7 | 5.1 | 2 | 0.6 |
LB110UF | 6.0 | 10.0 | 3.8 | 4.7 | 5.1 | 2 | 0.6 |
LB120F | 6.5 | 11.0 | 4.6 | 4.7 | 5.1 | 2 | 0.6 |
LB120UF | 6.0 | 10.0 | 3.8 | 4.7 | 5.1 | 2 | 0.6 |
LB145F | 6.5 | 11.0 | 4.6 | 4.7 | 5.1 | 2 | 0.6 |
LB145UF | 6.0 | 10.0 | 3.8 | 4.7 | 5.1 | 2 | 0.6 |
LB180F | 11.0 | 13.6 | 4.6 | 4.7 | 5.1 | 2 | 0.6 |
LB180UF | 10.4 | 12.6 | 3.8 | 4.7 | 5.1 | 2 | 0.6 |
四 LB系列产品电气性能
型号 | IH (A) | IT (A) | 动作(Trip) | Vmax (V) | Imax (A) | PDtyp (W) | Rmin (Ω) | Rmax (Ω) | |
电流(A) | 时间(秒) | ||||||||
LB080F | 0.08 | 0.16 | 0.35 | 3.00 | 250.00 | 3.00 | 1.00 | 15 | 22.00 |
LB080UF | 0.08 | 0.16 | 0.35 | 3.00 | 250.00 | 3.00 | 1.00 | 14 | 20.00 |
LB110F | 0.11 | 0.22 | 1.00 | 0.80 | 250.00 | 3.00 | 1.00 | 7 | 15.00 |
LB110UF | 0.11 | 0.22 | 1.00 | 0.75 | 250.00 | 3.00 | 1.00 | 8 | 14.00 |
LB120F | 0.12 | 0.24 | 1.00 | 1.00 | 250.00 | 3.00 | 1.00 | 4 | 12.00 |
LB120UF | 0.12 | 0.24 | 1.00 | 0.95 | 250.00 | 3.00 | 1.00 | 6 | 12.00 |
LB145F | 0.145 | 0.29 | 1.00 | 2.50 | 250.00 | 3.00 | 1.00 | 3 | 7.50 |
LB145UF | 0.145 | 0.29 | 1.00 | 2.00 | 250.00 | 3.00 | 1.00 | 3.5 | 6.50 |
LB180F | 0.18 | 0.36 | 1.00 | 21.00 | 250.00 | 10.00 | 1.00 | 0.8 | 2.50 |
LB180UF | 0.18 | 0.36 | 1.00 | 15.00 | 250.00 | 10.00 | 1.00 | 0.8 | 2.00 |
IH:25℃静止空气中不触发自复保险丝PTC电阻突变的电流.
IT: 25℃静止空气中自复保险丝PTC从低阻转为高阻的电流.
动作（trip)：高分子PTC热敏电阻在过电流发生或环境温度增加时由低阻值向高阻值转变的过程。
Vmax:自复保险丝PTC能承受的工作电压
Imax:自复保险丝PTC在电压下所能承受的电流.
PDtyp:在25℃静止空气环境下，PTC动作后的功率损耗总值
Rmin: 在25℃静止空气环境下，PTC动作之前的最小电阻值。
Rmax：在25℃静止空气环境下，PTC动作之前的电阻值。
"- 所属城市：江苏 苏州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 武忠需
- 电话：512-56792010
- 传真：512-56792010
- 手机：
- QQ ：
高分子PPTC插件热敏电阻自恢复保险丝-LP33-300 33V/3A
信息内容：PTC自恢复保险丝LP33-300产品介绍 一 LP33-300F产品特点: 1 是具有自恢复功能的保险丝.2 轴向引线结构;3 所有的产品均为无铅产品;4 符合UL,CSA,TUV等安规认证;5 该系列产品的耐压值33V;6 该系列的产品应用广泛,保持电流3A.二 LP33-300F产品的尺寸 dzsc/19/0261/19026127.jpg 型号A(值)B(值)C(典型值)D(最小值)E(值)F(典型值)引脚尺寸(φ)LP33-300F11.721.05.17.63.01.20.8 三 LP33-300F产品电气性能 型号IH(A)IT(A)动作（trip)Vmax(V)Imax(A)PDtyp(W)Rmin(Ω)Rmax(Ω)电流(A)动作时间(秒)LP33-300F3.06.015.010.833402.000.020.045 IH(保持电流):25℃静止空气中不触发自复保险丝PTC电阻突变的电流.IT(动作电流): 25℃静止空气中自复保险丝PTC从低阻转为高阻的电流.动作时间：在过电流为5倍保持电流时,该高分子PTC热敏电阻由低阻值变为高阻值所需要的时间。Vmax(工作电压): 自复保险丝PTC能承受的工作电压Imax(工作电流): 自复保险丝PTC在电压下所能承受的电流.PDtyp(功率损耗):在25℃静止空气环境下，PTC动作后的功率损耗总值Rmin(最小电阻值): 在25℃静止空气环境下，PTC动作之前的最小电阻值。Rmax(电阻值)：在25℃静止空气环境下，PTC动作之前的电阻值。
电池片-环保型高分子PTC电池过流保护片LV系列

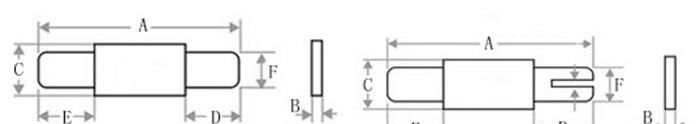

信息内容：PTC电池过流保护片-LV系列一 PTC电池过流保护片的工作原理: PTC电池过流保护片是由聚合物PTC原料掺加导体所制成的。在正常温度下原料紧密地将导体束缚在结晶状的结构，构成一个低阻抗的链接。然而，当大电流通过或周围环境温度升高导致元件温度高于动作温度时，在聚合物中的导体融化而变成无规律排列，体积膨胀并导致阻抗迅速提高。 在正常工作状态中此元件电阻值远小于电路中的其余的电阻。电流急速增加的时候，PTC对过流情况做出反应，从低电阻变高电阻来保护电池。阻抗的增加便限制了电流的通过，从而将电池中的电流减少为任意电路元件均可以安全承载的值,而保护电池不受损坏. 二 LV系列产品的产品尺寸(mm):dzsc/19/0294/19029464.jpg型号ABCDEF最小值 值最小值 值最小值 值最小值 值最小值 值最小值 值LV17020.8 23.5− 0.83.5 3.94.5 6.54.5 6.52.4 2.6LV17520.8 23.5− 0.83.5 3.94.5 6.54.5 6.52.4 2.6LV23020.9 23.1− 0.84.9 5.54.5 6.04.5 6.03.9 4.1 三 LV系列产品电气性能:型号IH(A)IT(A) 动作（trip)Vmax(V)Imax(A)PDtyp(W)Rmin(Ω)Rmax(Ω)R1max(Ω)电流(A)动作时间(秒)...
