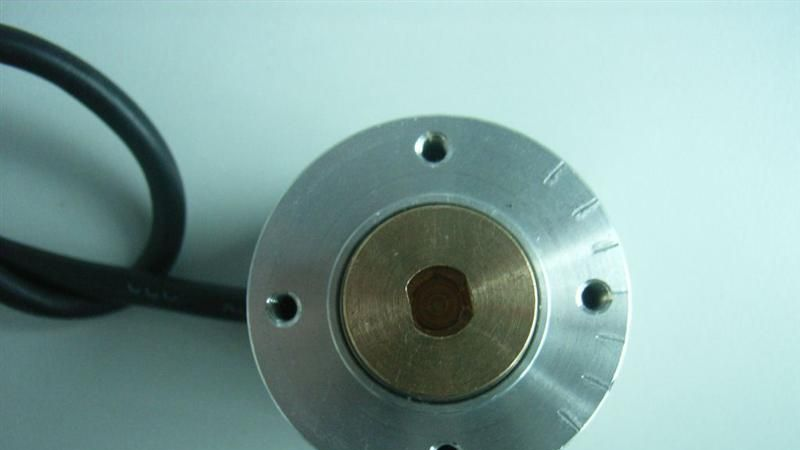

TMCW0无轴系列无触点角度传感器

◆ 产品简介：

     TMCW0系列无触点角度传感器采用目前国际上的集成磁敏电阻芯片，利用磁信号非接触感应，通过微处理器进行信号处理，将机械角度转化为标准信号输出（4-20mA、0-5V、0-10V、1-5V等），测量范围、输出方式可根据客户要求订制。此传感器由信号拾取器和敏感体两部分组成，二者是分离的。使用时敏感体固定，拾取器和转动轴固定，因此该传感器是无轴的。

◆ 产品特点：                                ◆ 应用领域：

◇ 无轴、无触点、非接触测量                 ◇ 自动控制中角度的测量跟踪

◇ 全密封，防护等级IP67，耐恶劣环境，       ◇ 阀门开启角度测量控制

◇ 温漂小，分辨率高，线性好                 ◇ 伺服电机转角测量

◇ 安装方便，转动力矩为零                  ◇ 纺织、造纸等领域的张力测量控制

◇ 测量范围、输出方式灵活多样              ◇ 卷绕机角度测量

◆ 选型说明：

   ※ 另外订货时要说明输出值范围，例如0-10V、0-5V、1-5V、4-20mA或其它值

※ 其它特殊要求也要说明,比如需要军工级产品、需要逆时针增大输出等

◆ 内置式TMCW0系列产品外形尺寸：Φ36×31  法兰盘尺寸Φ52×3

   外置式总高度为Φ36×18  法兰盘尺寸Φ52×3

使用技术参数：

◆接线方式：

棕色线——正电源10-30V，DC；     黑色线——信号线；       兰色线——地线

◆ 安装调零方式：

   1、将传感器敏感体可靠固定；

   2、将信号拾取器固定到旋转轴上，要求：拾取器的轴线与传感器敏感体的轴线尽量重合，拾取器有磁钢的一面朝向传感器敏感体，拾取器伸入到传感器敏感体的圆柱槽内，尽量使拾取器的外圆面与敏感体的发兰面齐平。

   3、测量信号线对地的输出电压或输出电流，旋转信号拾取器使拾取器上的中点刻线与传感器敏感体上的出线孔对齐，此时输出电压或电流在中点值（输出为4-20mA的为12mA，0-5V输出为2.5V,1-5V输出为3V，0-10V输出为5V）附近，如需定位中点值位置可转动拾取器使输出值为中点值即可。

◆ 使用注意事项：

1、安装时尽量使传感器敏感体的轴心线与信号拾取器的轴心线上下左右的偏差在0.5mm以内，超出此值，精度变差。

2、安装时尽量使拾取器的外圆面与敏感体的发兰面齐平，偏差在1mm以内，偏差过大，精度变差。

3、若传感器输出0-10V信号，则要求传感器工作电压为DC15-30V，输入阻抗（带负载能力）≥

10KΩ。

4、本品可与本公司生产的TRSX系列智能数显仪表配合使用，组成一整套测量、显示、控制系统。
