单锭收卷机传感器，控制拉丝线张力
| 价 格： | 220.00 | |
| 加工定制： | 是 | |
| 品牌： | Trions | |
| 型号： | TMCW16K6V05-60L | |
| 种类： | 角度 | |
| 材料： | 金属 | |
| 材料物理性质： | 半导体 | |
| 材料晶体结构： | 单晶 | |
| 制作工艺： | 集成 | |
| 输出信号： | 模拟型 | |
| 防护等级： | IP65 | |
| 线性度： | 0.2（%F.S.） | |
| 迟滞： | -（%F.S.） | |
| 重复性： | -（%F.S.） | |
| 灵敏度： | - | |
| 漂移： | ＜0.5° | |
| 分辨率： | 12位4096 |
TMCW16K6V05-60L无触点角度传感器
一、 电气性能
电气转角 | 0～60° |
机械转角 | 360° |
精度 | ±0.2% |
分辨率 | 4096（12位） |
更新速度 | 1ms |
输出信号 | 0～5V |
工作电压 | DC10V |
工作电流（无负载） | ＜10 mA |
负载能力 | ＞2KΩ |
工作温度 | -25℃～ 85℃ |
防护等级 | IP65 |
二、调零方法：
1、传感器可靠固定。传感器正端面上有4个M3的螺丝固定孔，可用于传感器的固定；
2、正确接线，测量出输出端的电压；
3、使传感器旋转轴标记线正对刻度盘刻度中心线，微调传感器轴使输出电压输出值为
2.5V，此时对应角度为30°。
三、接线方式：
棕色线—接正电源；兰色线—接地；黑色线—接信号线输出
四、外形尺寸：转轴Φ16×10，中孔Φ6×7，外形尺寸Φ37×36.7
- 所属城市：山东 青岛
- [联系时请说明来自维库仪器仪表网]
- 联系人： 郝鲁生
- 电话：0532-80679218
- 传真：0532-80679218
- 手机：
- QQ ：
青岛泰润供应无触点磁敏角度传感器，0-90°输出电压信号
信息内容：MCW系列无触点磁敏角度传感器详细资料见http://www.etrions.com/productshow.asp?id=328 ◆ 产品特性： ◆ 典型应用：◇ 无触点、无摩擦、长寿命 ◇ 心电图机热笔描图控制◇ 线形好，分辨率高 ◇ 电动阀门开启角度测量控制◇ 频率响应好 ◇ 纺织机械、造纸机械等张力控制◇ 内置温度补偿线路 ◇ 液位测量控制系统◇ 转动力矩小 ◇ 角度测量控制系统◆ 工作原理：如下图所示，两个半圆环形磁敏电阻组成环形桥路结构，半圆形永磁体形成的半圆形磁场垂直通过磁敏电阻所在的平面。在磁敏电阻桥路的1、3端加直流电压Vin，永磁体以环形磁敏电阻的轴心每旋转一周，2端将输出一个周期的类三角波（或正弦波）信号，其有效线性性范围为90°，超出此范围线性变差。 ◆ 使用技术参数：
齿轮转速传感器，M8-M22各种外形，接受异形订制

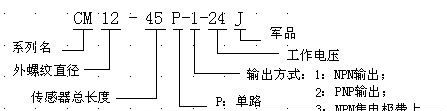

信息内容：CM-P系列齿轮转速传感器详见：http://www.etrions.com/productshow.asp?id=333 1、产品简介： 采用新型磁敏感元件，钢铁材质导磁体触发，频响宽（从静态开始到30KHZ）稳定性好，抗干扰强，输出稳定的方波信号，能实现远距离传输。可测量转速、线速、位移、角位移和精密定位。位置型测速传感器有高低电平保持功能，从0转速开始测，可以应用于极低转速的检测和控制。 2、工作原理图： dzsc/19/0466/19046662.jpg 3、电气参数： 工作电压DC5～24V响应频率0HZ～ 30KHZ输出信号输出单路方波信号，高电平:近似电源电压；低电平:< 0.3V使用温度▲ - 20～80℃（普通） ▲ -40～125℃（特殊、军品）输出电流≤30mA保护形式有极性和短路保护触发形式钢铁齿轮触发或永磁铁N极触发输出方式NPN、PNP分辨模数≥0.5适用湿度≤95%RH作用距离≥0.5～2mm绝缘电阻≥50MΩ测量精度±1个脉冲外壳材料铜壳体镀镍或不锈钢 4、型号说明： dzsc/19/0466/19046662.jpg 5、部分典型产品选型目录：
