欧姆龙TL-N7MD15 TL-N7MD15-ZH1 TL-N7MD2 通用型接近传感器
| 价 格： | 面议 | |
| 是否提供加工定制： | 否 | |
| 品牌： | OMRON/欧姆龙 | |
| 型号： | TL-N7MD15 TL-N7MD15-ZH1 TL-N7MD2 | |
| 种类： | 位置 | |
| 材料： | 聚合物 | |
| 材料物理性质： | 绝缘体 | |
| 材料晶体结构： | 多晶 | |
| 制作工艺： | 集成 | |
| 输出信号： | 模拟型 | |
| 防护等级： | 详见说明 | |
| 线性度： | 详见说明（%F.S.） | |
| 迟滞： | 详见说明（%F.S.） | |
| 重复性： | 详见说明（%F.S.） | |
| 灵敏度： | 详见说明 | |
| 漂移： | 详见说明 | |
| 分辨率： | 详见说明 |
| |||
| dzsc/19/0227/19022733.jpg |
| ||||||||
额定值/性能
直流2线式
| 项目型号 | TL-Q5MD□ | TL-N7MD□ | TL-N12MD□ | TL-N20MD□ | |
| 检测距离 | 5mm±10% | 7mm±10% | 12mm±10% | 20mm±10% | |
| 设定距离 | 0～4mm | 0～5.6mm | 0～9.6mm | 0～16mm | |
| 应差距离 | 检测距离的10%以下 | ||||
| 检测物体 | 磁性金属（非磁性金属回降低检测距离。参考「特性数据」→851页） | ||||
| 标准检测物体 | 铁18×18×1mm | 铁30×30×1mm | 铁40×40×1mm | 铁50×50×1mm | |
| 响应频率 ＊ | 500Hz | ||||
| 电源电压 （使用电压范围） | DC12～24V 脉动(p-p)10%以下(DC10～30V) | ||||
| 漏电流 | 0.8mA以下 | ||||
| 控制 输出 | 开关容量 | 3～100mA | |||
| 残留电压 | 3.3V以下（负载电流100mA、导线长2m时） | ||||
| 显示灯 | D1型：动作显示(红色)、设定显示(绿色) D2型：动作表示(红色) | ||||
| 动作状态（检测 物体接近时） | D1型：NO D2型：NC 详见「输入输出段回路图」的时间图→852页 | ||||
| 保护回路 | 负载短路保护、浪涌吸收 | ||||
| 环境温度 | 工作时、保存时：各-25～ 70℃(不结冰、结露 ) | ||||
| 环境湿度 | 工作时、保存时：各35～95%RH(不结露 ) | ||||
| 温度的影响 | -25～ 70℃温度范围内， 23℃时检测距离的±10%以下 | ||||
| 电压的影响 | 额定电源电压±15%范围内，额定电源电压时检测距离的±2.5%以下 | ||||
| 绝缘电阻 | 50MΩ以上(DC500V兆欧表)充电部整体与外壳间 | ||||
| 耐电压 | AC1,000V 1min 充电部整体与外壳间 | ||||
| 振动（耐久） | 10～55Hz 上下振幅1.5mm X、Y、Z各方向 2h | ||||
| 冲击（耐久） | 500m/s2 X、Y、Z各方向3次 | 1,000m/s2 X、Y、Z各方向 10次 | |||
| 保护结构 | IEC规格 IP67 〔JEM规格IP67g （耐浸型、耐油型）〕 | ||||
| 连接方式 | 导线引出式(标准导线长2m) | ||||
| 质量（捆包状 态） | 约45g | 约145g | 约170g | 约240g | |
| 材质 | 外壳 | 耐热ABS | |||
| 检测面 | |||||
| 附件 | 使用说明书 | 金属安装配件、使用说明书 | |||
＊直流开关部的响应频率为平均值。
测定条件为：有标准检测物体时，检测物体的间隔为标准检测物体的2倍，设定距离为检测距离的1/2。
直流3线式
| 项目型号 | TL-Q2MC1 | TL-Q5MC□ | TL-G3D-3 | |
| 检测距离 | 2mm±15% | 5mm±10% | 7.5±0.5mm | |
| 设定距离 | 0～1.5mm | 0～4mm | 10mm | |
| 应差距离 | 检测距离的10%以下 | |||
| 检测物体 | 磁性金属（非磁性金属回降低检测距离。参考「特性数据」→851页） | |||
| 标准检测物体 | 铁8×8×1mm | 铁15×15×1mm | 铁10×5×0.5mm | |
| 响应时间 | —— | 2ms以下 | 1ms以下 | |
| 响应频率 ＊ | 500Hz | |||
| 电源电压 （使用电压范围） | DC12～24V 脉动(p-p)10%以下 (DC10～30V) | DC12～24V 脉动(p-p)5%以下 | ||
| 消耗电流 | 15mA以下(DC24V、无负载时) | 10mA以下(DC24V时) | 2mA以下(DC24V、无负载时) | |
| 控制 输出 | 开关容量 | NPN集电极开路 100mA以下(DC30V以下) | NPN集电极开路 50mA以下(DC30V以下) | NPN集电极开路 20mA以下 |
| 残留电压 | 1V以下(负载电流100mA 及导线长2m时) | 1V以下(负载电流50mA 及导线长2m时) | —— | |
| 显示灯 | 检测显示（红色） | —— | ||
| 动作状态（检测 物体接近时） | NO | C1型：NO C2型：NC | NO | |
| 详见「输入输出段回路图」的时间图→853页 | ||||
| 保护回路 | 逆向连接保护、浪涌吸收 | 浪涌吸收 | ||
| 环境温度 | 工作时、保存时：各-10～ 60℃ (不结冰、结露) | 工作时、保存时：各-25～ 70℃ (不结冰、结露) | ||
| 环境湿度 | 工作时、保存时：各35～95%RH(不结露) | |||
| 温度的影响 | -10～ 60℃温度范围内， 23℃时检测 距离的±10%以下 | -25～ 70℃温度范围内， 23℃时检测 距离的±20%以下 | -10～ 55℃温度范围内， 23℃时检测 距离的±10%以下 | |
| 电压的影响 | 额定电源电压±10%范围内，额定电源电压时检测距离的±2.5%以下 | |||
| 绝缘电阻 | 50MΩ以上(DC500V兆欧表)充电部整 体与外壳间 | 50MΩ以上(DC500V兆欧表)充电部整体与外壳间 | ||
| 耐电压 | ΑC1,000V 1min 充电部整体与外壳间 | AC500V 50/60Hz 1min 充电部整体与外壳间 | ||
| 振动（耐久） | 10～55Hz 上下振幅1.5mm X、Y、Z各方向2h | |||
| 冲击（耐久） | 1,000m/s2 X、Y、Z各方向 10次 | 200m/s2 X、Y、Z各方向 10次 | ||
| 保护结构 | IEC规格 IP67 〔JEM规格IP67g （耐浸 型、耐油型）〕 | IEC规格 IP67 〔JEM规格IP67g （耐浸型）〕 | IEC规格 IP66 〔JEM规格IP66g （耐水型）〕 | |
| 连接方式 | 导线引出式(标准导线长2m) | |||
| 质量（捆包状 态） | 约30g | 约60g | 约30g | |
| 材质 | 外壳 | 耐热ABS | 聚基酥米(PPO) | |
| 检测面 | ||||
| 附件 | 使用说明书 | —— | ||
＊直流开关部的响应频率为平均值。测定条件为，有标准检测物体时，检测体的间隔为标准检测物体的2倍，设定距离为检测距离的1/2。
直流3线式/交流2线式
| 项目型号 | TL-N5ME□、TL-N5MY□ | TL-N10ME□、TL-N10MY□ | TL-N20ME□、TL-N20MY□ | |
| 检测距离 | 5mm±10% | 10mm±10% | 20mm±10% | |
| 设定距离 | 0～4mm | 0～8mm | 0～16mm | |
| 应差距离 | 检测距离的15%以下 | |||
| 检测物体 | 磁性金属（非磁性金属回降低检测距离。参考「特性数据」→851、852页） | |||
| 标准检测物体 | 铁30×30×1mm | 铁40×40×1mm | 铁50×50×1mm | |
| 响应频率 ＊1 | E型：500Hz Y型：10Hz | E型：40Hz Y型：10Hz | ||
| 电源电压＊2 （使用电压范围） | E型：DC12～24V 脉冲(p-p)10%以下(DC10～30V) Y型：AC100～220V(AC90～250V)50/60Hz | |||
| 消耗电流 | E型：8mA以下(DC12V时)、15mA以下(DC24V时) | |||
| 漏电流 | Y型：参考「特性数据」→850页 | |||
| 控制 输出 | 开关容量 | E型：100mA以下(DC12V时)、200mA以下(DC12V时) Y型：10 ～200mA | ||
| 残留电压 | E型：1V以下(200mA时) Y型：「特性数据」→850页 | |||
| 显示灯 | E型：检测显示（红色） Y型：动作显示（红色） | |||
| 动作状态（检测 物体接近时） | E1、Y1型：NO E2、Y2型：NC | |||
| 详见「输入输出段回路图」的时间图→853页 | ||||
| 保护回路 | E型：逆向连接保护、浪涌吸收 Y型：浪涌吸收 | |||
| 环境温度 | 工作时、保存时：各-25～ 70℃ (不结冰、结露) | |||
| 环境湿度 | 工作时、保存时：各35～95%RH(不结露) | |||
| 温度的影响 | -25～ 70℃温度范围内， 23℃时检测、距离的±10%以下 | |||
| 电压的影响 | E型：额定电源电压±10%范围内，额定电源电压时检测距离的±2.5%以下 Y型：额定电源电压±10%范围内，额定电源电压时检测距离的±1%以下 | |||
| 绝缘电阻 | 50MΩ以上(DC500V兆欧表)充电部整体与外壳间 | |||
| 耐电压 | E型：AC1,000V 50/60Hz 1min 充电部整体与外壳间 Y型：AC2,000V 50/60Hz 1min 充电部整体与外壳间 | |||
| 振动（耐久） | 10～55Hz 上下振幅1.5mm X、Y、Z各方向2h | |||
| 冲击（耐久） | 500m/s2 X、Y、Z各方向 10次 | |||
| 保护结构 | IEC规格 IP67 〔JEM规格IP67g （耐浸型、耐油型）〕 | |||
| 连接方式 | 导线引出式(标准导线长2m) | |||
| 质量（捆包状 态） | 约145g | 约170g | 约240g | |
| 材质 | 外壳 | 耐热ABS | ||
| 检测面 | ||||
| 附件 | E型：金属安装配件、使用说明书 Y型：使用说明书 | |||
＊1. 直流开关部的响应频率为平均值。测定条件为：有标准检测物体时，检测体的间隔和为检测物体的2倍，设定距离为检测距离的1/2。
＊2. E型(直流开关型)可用DC24V±10%(平均值)的全波整流电源。
产品规格仅供参考，详细信息请于业务员联系。额定值/性能
直流2线式
| 项目型号 | TL-Q5MD□ | TL-N7MD□ | TL-N12MD□ | TL-N20MD□ | |
| 检测距离 | 5mm±10% | 7mm±10% | 12mm±10% | 20mm±10% | |
| 设定距离 | 0～4mm | 0～5.6mm | 0～9.6mm | 0～16mm | |
| 应差距离 | 检测距离的10%以下 | ||||
| 检测物体 | 磁性金属（非磁性金属回降低检测距离。参考「特性数据」→851页） | ||||
| 标准检测物体 | 铁18×18×1mm | 铁30×30×1mm | 铁40×40×1mm | 铁50×50×1mm | |
| 响应频率 ＊ | 500Hz | ||||
| 电源电压 （使用电压范围） | DC12～24V 脉动(p-p)10%以下(DC10～30V) | ||||
| 漏电流 | 0.8mA以下 | ||||
| 控制 输出 | 开关容量 | 3～100mA | |||
| 残留电压 | 3.3V以下（负载电流100mA、导线长2m时） | ||||
| 显示灯 | D1型：动作显示(红色)、设定显示(绿色) D2型：动作表示(红色) | ||||
| 动作状态（检测 物体接近时） | D1型：NO D2型：NC 详见「输入输出段回路图」的时间图→852页 | ||||
| 保护回路 | 负载短路保护、浪涌吸收 | ||||
| 环境温度 | 工作时、保存时：各-25～ 70℃(不结冰、结露 ) | ||||
| 环境湿度 | 工作时、保存时：各35～95%RH(不结露 ) | ||||
| 温度的影响 | -25～ 70℃温度范围内， 23℃时检测距离的±10%以下 | ||||
| 电压的影响 | 额定电源电压±15%范围内，额定电源电压时检测距离的±2.5%以下 | ||||
| 绝缘电阻 | 50MΩ以上(DC500V兆欧表)充电部整体与外壳间 | ||||
| 耐电压 | AC1,000V 1min 充电部整体与外壳间 | ||||
| 振动（耐久） | 10～55Hz 上下振幅1.5mm X、Y、Z各方向 2h | ||||
| 冲击（耐久） | 500m/s2 X、Y、Z各方向3次 | 1,000m/s2 X、Y、Z各方向 10次 | |||
| 保护结构 | IEC规格 IP67 〔JEM规格IP67g （耐浸型、耐油型）〕 | ||||
| 连接方式 | 导线引出式(标准导线长2m) | ||||
| 质量（捆包状 态） | 约45g | 约145g | 约170g | 约240g | |
| 材质 | 外壳 | 耐热ABS | |||
| 检测面 | |||||
| 附件 | 使用说明书 | 金属安装配件、使用说明书 | |||
＊直流开关部的响应频率为平均值。
测定条件为：有标准检测物体时，检测物体的间隔为标准检测物体的2倍，设定距离为检测距离的1/2。
直流3线式
| 项目型号 | TL-Q2MC1 | TL-Q5MC□ | TL-G3D-3 | |
| 检测距离 | 2mm±15% | 5mm±10% | 7.5±0.5mm | |
| 设定距离 | 0～1.5mm | 0～4mm | 10mm | |
| 应差距离 | 检测距离的10%以下 | |||
| 检测物体 | 磁性金属（非磁性金属回降低检测距离。参考「特性数据」→851页） | |||
| 标准检测物体 | 铁8×8×1mm | 铁15×15×1mm | 铁10×5×0.5mm | |
| 响应时间 | —— | 2ms以下 | 1ms以下 | |
| 响应频率 ＊ | 500Hz | |||
| 电源电压 （使用电压范围） | DC12～24V 脉动(p-p)10%以下 (DC10～30V) | DC12～24V 脉动(p-p)5%以下 | ||
| 消耗电流 | 15mA以下(DC24V、无负载时) | 10mA以下(DC24V时) | 2mA以下(DC24V、无负载时) | |
| 控制 输出 | 开关容量 | NPN集电极开路 100mA以下(DC30V以下) | NPN集电极开路 50mA以下(DC30V以下) | NPN集电极开路 20mA以下 |
| 残留电压 | 1V以下(负载电流100mA 及导线长2m时) | 1V以下(负载电流50mA 及导线长2m时) | —— | |
| 显示灯 | 检测显示（红色） | —— | ||
| 动作状态（检测 物体接近时） | NO | C1型：NO C2型：NC | NO | |
| 详见「输入输出段回路图」的时间图→853页 | ||||
| 保护回路 | 逆向连接保护、浪涌吸收 | 浪涌吸收 | ||
| 环境温度 | 工作时、保存时：各-10～ 60℃ (不结冰、结露) | 工作时、保存时：各-25～ 70℃ (不结冰、结露) | ||
| 环境湿度 | 工作时、保存时：各35～95%RH(不结露) | |||
| 温度的影响 | -10～ 60℃温度范围内， 23℃时检测 距离的±10%以下 | -25～ 70℃温度范围内， 23℃时检测 距离的±20%以下 | -10～ 55℃温度范围内， 23℃时检测 距离的±10%以下 | |
| 电压的影响 | 额定电源电压±10%范围内，额定电源电压时检测距离的±2.5%以下 | |||
| 绝缘电阻 | 50MΩ以上(DC500V兆欧表)充电部整 体与外壳间 | 50MΩ以上(DC500V兆欧表)充电部整体与外壳间 | ||
| 耐电压 | ΑC1,000V 1min 充电部整体与外壳间 | AC500V 50/60Hz 1min 充电部整体与外壳间 | ||
| 振动（耐久） | 10～55Hz 上下振幅1.5mm X、Y、Z各方向2h | |||
| 冲击（耐久） | 1,000m/s2 X、Y、Z各方向 10次 | 200m/s2 X、Y、Z各方向 10次 | ||
| 保护结构 | IEC规格 IP67 〔JEM规格IP67g （耐浸 型、耐油型）〕 | IEC规格 IP67 〔JEM规格IP67g （耐浸型）〕 | IEC规格 IP66 〔JEM规格IP66g （耐水型）〕 | |
| 连接方式 | 导线引出式(标准导线长2m) | |||
| 质量（捆包状 态） | 约30g | 约60g | 约30g | |
| 材质 | 外壳 | 耐热ABS | 聚基酥米(PPO) | |
| 检测面 | ||||
| 附件 | 使用说明书 | —— | ||
＊直流开关部的响应频率为平均值。测定条件为，有标准检测物体时，检测体的间隔为标准检测物体的2倍，设定距离为检测距离的1/2。
直流3线式/交流2线式
| 项目型号 | TL-N5ME□、TL-N5MY□ | TL-N10ME□、TL-N10MY□ | TL-N20ME□、TL-N20MY□ | |
| 检测距离 | 5mm±10% | 10mm±10% | 20mm±10% | |
| 设定距离 | 0～4mm | 0～8mm | 0～16mm | |
| 应差距离 | 检测距离的15%以下 | |||
| 检测物体 | 磁性金属（非磁性金属回降低检测距离。参考「特性数据」→851、852页） | |||
| 标准检测物体 | 铁30×30×1mm | 铁40×40×1mm | 铁50×50×1mm | |
| 响应频率 ＊1 | E型：500Hz Y型：10Hz | E型：40Hz Y型：10Hz | ||
| 电源电压＊2 （使用电压范围） | E型：DC12～24V 脉冲(p-p)10%以下(DC10～30V) Y型：AC100～220V(AC90～250V)50/60Hz | |||
| 消耗电流 | E型：8mA以下(DC12V时)、15mA以下(DC24V时) | |||
| 漏电流 | Y型：参考「特性数据」→850页 | |||
| 控制 输出 | 开关容量 | E型：100mA以下(DC12V时)、200mA以下(DC12V时) Y型：10 ～200mA | ||
| 残留电压 | E型：1V以下(200mA时) Y型：「特性数据」→850页 | |||
| 显示灯 | E型：检测显示（红色） Y型：动作显示（红色） | |||
| 动作状态（检测 物体接近时） | E1、Y1型：NO E2、Y2型：NC | |||
| 详见「输入输出段回路图」的时间图→853页 | ||||
| 保护回路 | E型：逆向连接保护、浪涌吸收 Y型：浪涌吸收 | |||
| 环境温度 | 工作时、保存时：各-25～ 70℃ (不结冰、结露) | |||
| 环境湿度 | 工作时、保存时：各35～95%RH(不结露) | |||
| 温度的影响 | -25～ 70℃温度范围内， 23℃时检测、距离的±10%以下 | |||
| 电压的影响 | E型：额定电源电压±10%范围内，额定电源电压时检测距离的±2.5%以下 Y型：额定电源电压±10%范围内，额定电源电压时检测距离的±1%以下 | |||
| 绝缘电阻 | 50MΩ以上(DC500V兆欧表)充电部整体与外壳间 | |||
| 耐电压 | E型：AC1,000V 50/60Hz 1min 充电部整体与外壳间 Y型：AC2,000V 50/60Hz 1min 充电部整体与外壳间 | |||
| 振动（耐久） | 10～55Hz 上下振幅1.5mm X、Y、Z各方向2h | |||
| 冲击（耐久） | 500m/s2 X、Y、Z各方向 10次 | |||
| 保护结构 | IEC规格 IP67 〔JEM规格IP67g （耐浸型、耐油型）〕 | |||
| 连接方式 | 导线引出式(标准导线长2m) | |||
| 质量（捆包状 态） | 约145g | 约170g | 约240g | |
| 材质 | 外壳 | 耐热ABS | ||
| 检测面 | ||||
| 附件 | E型：金属安装配件、使用说明书 Y型：使用说明书 | |||
＊1. 直流开关部的响应频率为平均值。测定条件为：有标准检测物体时，检测体的间隔和为检测物体的2倍，设定距离为检测距离的1/2。
＊2. E型(直流开关型)可用DC24V±10%(平均值)的全波整流电源。
■TL-Q/N/G
dzsc/19/0227/19022733.jpg
dzsc/19/0227/19022733.jpg
dzsc/19/0227/19022733.jpg
产品规格仅供参考，详细信息请于业务员联系。
"
- 所属城市：上海 上海市
- [联系时请说明来自维库仪器仪表网]
- 联系人： 张芬
- 电话：021-60527092
- 传真：021-60527092
- 手机：
- QQ ：
D5VA-3B1 D5VA-3F1 D5VA-3P1 欧姆龙D5V接触式位移传感器
信息内容：D5V dzsc/19/0229/19022973.jpg 接触式位移传感器 ? 以低动作力（0.29N）来计测玻璃、塑料、橡胶等多种测定物体。? 对应冲程0 ~ 5mm，备有4 ~ 20mA线性输出和数字输出（对应型号B7A通信）两个种类。? 有球形、针形、扁平型3种测定子，可根据测定特体进行选择。? 与传感器主体的连接可通过传感I/O插座（型号XS3）来进行简单的布线。额定值 / 性能 项目 型号D5VA-3口1D5VM-3口1 电源电压 DC12V-24V±10%*1 消费电流 80mA以下 测定范围 500mm 可动范围 5.7mm 偏移调整范围 ±0.25mm 分辨率 10µm 直线性 0.5%F.S以下 操作精度 10µm以下 应答速度 6ms以下 37ms以下（包含传送延迟时间） 动作力 0.3N 输出 线性电流输出4-20mA（允许负载电阻：0-300Ω） B7A串行通信输出*2 （BCD模式，多点ON/OFF输出模式*3） 安装方法 M4螺丝二只 显示 电源/按入警报 电源/按入警报 设定状态 输出状态 机械的寿命 1，000万次以上 温度特性 ±0.04%F.S0C以下 环境温度 -10— 550C (不结冰 结露) 保存温度 -25— 650C (不结冰 结露) 温度范围 35—850CRH (不结冰 结露) 绝缘电阻 100mΩ以上(DC100V兆欧表) 耐电压 AC1,000V 50/...
欧姆龙E6J-CWZ1EA2 1000P/R E6J-CWZ1E 600P/R 旋转式编码器

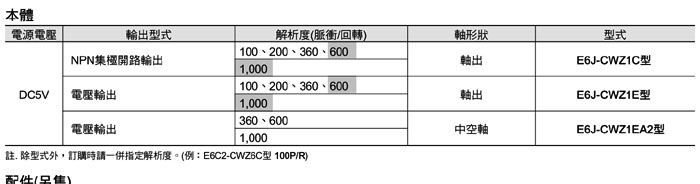

信息内容：E6J-C dzsc/19/0231/19023154.jpg 超小型旋转式编码器(外径φ20)·增量型 机器内置用途超小型1046■实现外径φ20mm的尺寸、分辨率1000P/R■按用途有轴型与中空轴型 额定值/性能一般规格共通规格 项目 型号E6J-CWZ1CE6J-CWZ1EE6J-CWZ1EA2 轴形状 轴 轴径φ2mm、长度10mm 空心轴中空轴径φ2mm、深度10mm 额定电源电压 DC5V±5% 消耗电流*1 40mA以下 分辨率(脉冲/旋转) 100、200、360、600、1000 360、600、1000 输出相 A相、B相、Z相 输出状态 NPN集电极开路输出 电压输出(NPN) 输出容量 施加电压：DC24V以下 负载电流：20mA以下 残留电压：0.5V以下 (负载电流20mA时) 输出电阻：2.2kΩ 负载电流：20mA以下 残留电压：0.5V以下 (负载电流20mA时) 输出上升、下降时间 2μs以下(导线长：1m、负载电流：20mA) 响应频率*2 100kHz(Z相复位时为50kHz) 输出位相差 A相、B相的位相差 90°±45° 旋转方向 CW方向(从轴侧为右旋转)A相先行 起动转矩 1mN·m以下 惯性力矩 100P/R 0.034×10-7kg/m2 —— 200P/R以上 0.045×10-7kg/m2 0.351×10-7kg/m2 轴允许力 径向 1.9N 轴向 1.9N 允许旋转...
