欧姆龙E6J-CWZ1EA2 1000P/R E6J-CWZ1E 600P/R 旋转式编码器
| 价 格： | 面议 | |
| 是否提供加工定制： | 否 | |
| 品牌： | OMRON/欧姆龙 | |
| 型号： | E6J-CWZ1EA2 1000P/R E6J-CWZ1E 600P/R | |
| 种类： | 速度 | |
| 材料： | 混合物 | |
| 材料物理性质： | 绝缘体 | |
| 材料晶体结构： | 非晶 | |
| 制作工艺： | 厚膜 | |
| 输出信号： | 模拟型 | |
| 防护等级： | 详见说明 | |
| 线性度： | 详见说明（%F.S.） | |
| 迟滞： | 详见说明（%F.S.） | |
| 重复性： | 详见说明（%F.S.） | |
| 灵敏度： | 详见说明 | |
| 漂移： | 详见说明 | |
| 分辨率： | 详见说明 |
| |||
| dzsc/19/0231/19023154.jpg |
| ||||||||||
额定值/性能
一般规格
共通规格
| 项目 型号 | E6J-CWZ1C | E6J-CWZ1E | E6J-CWZ1EA2 | ||
| 轴形状 | 轴 轴径φ2mm、长度10mm | 空心轴中空轴径φ2mm、深度10mm | |||
| 额定电源电压 | DC5V±5% | ||||
| 消耗电流*1 | 40mA以下 | ||||
| 分辨率(脉冲/旋转) | 100、200、360、600、1000 | 360、600、1000 | |||
| 输出相 | A相、B相、Z相 | ||||
| 输出状态 | NPN集电极开路输出 | 电压输出(NPN) | |||
| 输出容量 | 施加电压：DC24V以下 负载电流：20mA以下 残留电压：0.5V以下 (负载电流20mA时) | 输出电阻：2.2kΩ 负载电流：20mA以下 残留电压：0.5V以下 (负载电流20mA时) | |||
| 输出上升、下降时间 | 2μs以下(导线长：1m、负载电流：20mA) | ||||
| 响应频率*2 | 100kHz(Z相复位时为50kHz) | ||||
| 输出位相差 | A相、B相的位相差 90°±45° | ||||
| 旋转方向 | CW方向(从轴侧为右旋转)A相先行 | ||||
| 起动转矩 | 1mN·m以下 | ||||
| 惯性力矩 | 100P/R | 0.034×10-7kg/m2 | —— | ||
| 200P/R以上 | 0.045×10-7kg/m2 | 0.351×10-7kg/m2 | |||
| 轴允许力 | 径向 | 1.9N | |||
| 轴向 | 1.9N | ||||
| 允许旋转数 | 6000r/min | ||||
| 保护回路 | 电源逆接线保护 | ||||
| 环境温度范围 | 动作时：-10～ 70℃、保存时：-20～ 80℃(不结冰/结露) | ||||
| 环境湿度范围 | 动作时、保存时：各35～85%RH(不结露) | ||||
| 绝缘电阻 | 电容器接地的除外 | ||||
| 耐电压 | 电容器接地的除外 | ||||
| 振动(耐久) | 10～55Hz 复振幅1.5mm X、Y、Z各方向 2h | ||||
| 冲击(耐久) | 500m/s2 X、Y、Z各方向 3次 | ||||
| 保护构造 | IEC规格 IP40 | ||||
| 连接方式 | 导线引出型(标准导线长1m) | ||||
| 材质 | 外壳 | 铝 | |||
| 本体 | 铝 | ||||
| 轴 | SUS404 | SUS304 | |||
| 质量(包装状态) | 约40g | ||||
| 附件 | 使用说明书、耦合器、L形扳手(M0.9) | 使用说明书、L形扳手(M0.9) | |||
*1. 接通电源时，流过约有3A的冲流。(时间：约10μs)
*2. 电的应答转速由分辨率以及应答频率决定。
因此，旋转超过响应转速时，则无法对电信号进行追踪。
■E6J-C
dzsc/19/0231/19023154.jpg
相关产品型号如下：
| E6J-AG1C 256 1M |
| E6J-CWZ1C 1000P/R 1M |
| E6J-CWZ1C 100P/R 1M |
| E6J-CWZ1C 200P/R 1M |
| E6J-CWZ1C 360P/R 1M |
| E6J-CWZ1C 600P/R 1M |
| E6J-CWZ1E 1000P/R 1M |
| E6J-CWZ1E 100P/R 1M |
| E6J-CWZ1E 200P/R 1M |
| E6J-CWZ1E 360P/R 1M |
| E6J-CWZ1E 600P/R 1M |
| E6J-CWZ1EA2 1000P/R 1M |
| E6J-CWZ1EA2 360P/R 1M |
| E6J-CWZ1EA2 600P/R 1M |
产品规格仅供参考，详细信息请于业务员联系。
- 所属城市：上海 上海市
- [联系时请说明来自维库仪器仪表网]
- 联系人： 张芬
- 电话：021-60527092
- 传真：021-60527092
- 手机：
- QQ ：
NCS165T-4AF NCS165T-4VF NCS165T-6AF NCS165T-6VF 电流
信息内容：ABB框架安装型NCS—T系列电流传感器为机车牵引应用而设计和制造的（适用于固定式铁路应用设备，而CS系列适用于轨道机车）。这类传感器的要求比工业传感器的要求更高（更高的工作温度范围、更高的抗冲击和振动能力等）。NCS系列可采用外壳或原边母排机械固定，并取决于版本或可选件。NCS 电流传感器可用于测量直流、交流和脉冲电流。原边和副边回路之间电气隔离。dzsc/19/0235/19023506.jpgdzsc/19/0235/19023506.jpgdzsc/19/0235/19023506.jpgdzsc/19/0235/19023506.jpgdzsc/19/0235/19023506.jpgdzsc/19/0235/19023506.jpg产品资讯仅供参考，详情请联系公司业务人员。
MP25P1 EL25P1 EL25P1BB EL50P1 EL50P1BB ABB电流电压传感器

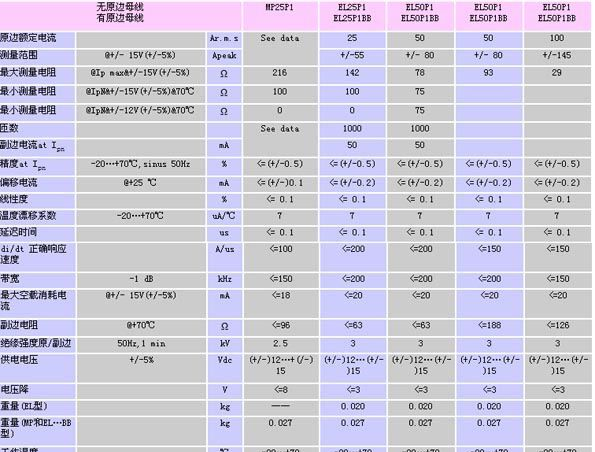

信息内容：dzsc/19/0237/19023709.jpg 用于测量直流、交流及脉冲电流的传感器，原、副边之间高度绝缘。 产品介绍使用 ： 用于测量直流、交流及脉冲电流的传感器，原、副边之间高度绝缘。型号MP25P1：从5到25A的等级是由原边接口的组合所决定。 特性： 电流方向MP25P1型：原边电流沿1-5管脚流向6-10管脚时，在M端产生一个正方向输出电流。EL型：原边电流沿箭头方向在M端产生一个正向输出电流。 MP25P1 EL25P1to100P2/EL25P1BBto100P2BB 技术参数： dzsc/19/0237/19023709.jpg
