电流互感器_电压互感器_电子元器件_BH
| 价 格： | 面议 | |
| 应用范围： | 测量 | |
| 种类： | 电流互感器 | |
| 品牌/商标： | 国产 | |
| 型号/规格： | BH -0.66 | |
| 封装形式： | 环氧树脂电感 | |
| 绕线形式： | 多层平绕式 | |
| 导磁体性质： | 铁芯 | |
| 磁芯形状： | 环形 | |
| 工作频率： | 中频 | |
| 安装方式： | 悬挂式、穿心式、 | |
| 品质因数Q： | 200 | |
| 电感量： | 100（mH） | |
| 额定电流： | 15~5000（mA） | |
| 分布电容： | 100（F） |
1、概述：
BH-0.66系列电流互感器，用于额定频率50、60Hz，额定电压0.66KV及以下的交流电路中，作电流、功率测量及继电保护用。
本型产品具有如下特征：
⑴、因设计有不同种类的窗孔可供任何汇流排及电缆对应使用，安装十分方便；
⑵、与同类产品相比，体积小、重量轻、容量大、精度高；
⑶、外壳由阻燃材料压塑成型。强度高，阻燃；
⑷、产品为全封闭性。外壳表面不带电，有防尘、防污、防窃电等特点。
2、结构：
本系列互感器由铁芯、二次绕组，阻燃塑料外壳组成为全封闭结构，二次出线端设置有能加铅封的防护盖。能防尘、防污防窃电，产品可直接安装在母排上，也可用金属片固定安装。
3、技术数据：
⑴额定绝缘水平：二次绕组对地能承受3KV工频耐压；
⑵额定频率：50Hz；
⑶一次电流：15~5000A；
⑷二次电流：5A；
⑸其他技术参数见表：
dzsc/19/0207/19020750.jpg
dzsc/19/0207/19020750.jpg
注明：BH-0.66系列A、B型、电流比数分类较多， 详价请致电我公司。
- 所属城市：四川 成都
- [联系时请说明来自维库仪器仪表网]
- 联系人： 童家伟
- 电话：028-86476453
- 传真：028-86476453
- 手机：
- QQ ：
电子元件_电子元器件_互感器_电流互感器_LQJ
信息内容：1、概述：LQJ(C)-10型浇注绝缘电流互感器，供额定频率50Hz、额定电压10KV的电力系统中作电流、功率、电能测量和继电保护用。2、结构：本型电流互感器为全封闭式绝缘结构、一次绕组，二次绕组及环形铁芯均用环氧树脂浇注绝缘，浇注体固定在底板上。底板上有铭牌和四个安装孔。一次绕组引出线在顶部，二次绕组接线座在侧壁上。3、技术数据：⑴额定绝缘水平：12/42/75KV；⑵额定频率：50Hz；⑶额定二次电流：5A；⑷负荷功率因数：COSΦ=0.8(滞后)；⑸表面爬电距离：180mm；⑹其他技术参数见表：dzsc/19/0238/19023819.jpg"
电子元件_电器元器件_互感器_电流互感器_LFZB

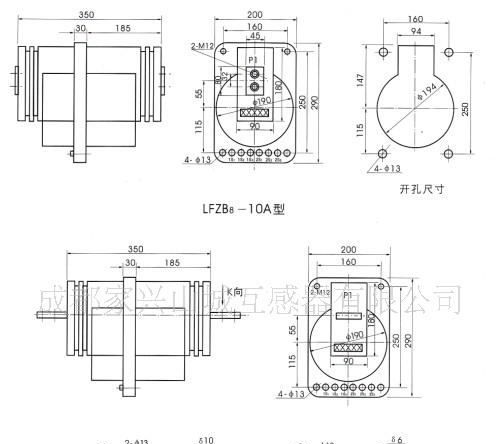

信息内容：1、概述：LFZB8-10型电流互感器为环氧树脂真空浇注绝缘全封闭穿墙式，供额定频率50Hz、额定电压10KV及以下的电力系统中作电流、功率、电能测量和继电保护用。该产品体积小、技术参数高、性能稳、灵活性强、安装方便，是专为取代LA-10、LAJ-10、LFZ1-10、LFZ2-10、LFJ1-10、LFZS-10、LFZ-10G等老产品而开发设计的。2、结构：本型互感器为复匝贯穿式结构，一次绕组为线圈式，采用双玻璃丝包铜线或铜带制成；铁芯为优质冷轧硅钢片卷成圆环形；二次绕组采用聚脂漆包线均匀绕在铁芯上，它们用环氧树脂真空浇注为一整体，形成全封闭。一次绕组出头在两端部，按其出线板方向分A型、B型；二次绕组出线在中间矩形法兰盘下部，其六个出线端可组成二绕组、三绕组和单变比、复变比。3、技术数据：⑴额定绝缘水平：12/42/75KV；⑵额定频率：50Hz；⑶额定二次电流：5A⑷负荷功率因数：COSΦ=0.8(滞后)；⑸表面爬电距离：250mm⑹其他技术参数见表：dzsc/19/0340/19034073.jpg
