电子元件_电器元器件_互感器_电流互感器_LFZB
| 价 格： | 面议 | |
| 应用范围： | 测量 | |
| 种类： | 电流互感器 | |
| 品牌/商标： | 国产 | |
| 型号/规格： | LFZB8-10(A、B) | |
| 封装形式： | 环氧树脂电感 | |
| 绕线形式： | 多层平绕式 | |
| 导磁体性质： | 铁芯 | |
| 磁芯形状： | 环形 | |
| 工作频率： | 高频 | |
| 安装方式： | 小型固定式 | |
| 骨架材料： | 聚苯乙烯 | |
| 品质因数Q： | 100 | |
| 电感量： | 200（mH） | |
| 额定电流： | 50（mA） | |
| 分布电容： | 100（F） |
1、概述：
LFZB8-10型电流互感器为环氧树脂真空浇注绝缘全封闭穿墙式，供额定频率50Hz、额定电压10KV及以下的电力系统中作电流、功率、电能测量和继电保护用。该产品体积小、技术参数高、性能稳、灵活性强、安装方便，是专为取代LA-10、LAJ-10、LFZ1-10、LFZ2-10、LFJ1-10、LFZS-10、LFZ-10G等老产品而开发设计的。
2、结构：
本型互感器为复匝贯穿式结构，一次绕组为线圈式，采用双玻璃丝包铜线或铜带制成；铁芯为优质冷轧硅钢片卷成圆环形；二次绕组采用聚脂漆包线均匀绕在铁芯上，它们用环氧树脂真空浇注为一整体，形成全封闭。
一次绕组出头在两端部，按其出线板方向分A型、B型；二次绕组出线在中间矩形法兰盘下部，其六个出线端可组成二绕组、三绕组和单变比、复变比。
3、技术数据：
⑴额定绝缘水平：12/42/75KV；
⑵额定频率：50Hz；
⑶额定二次电流：5A
⑷负荷功率因数：COSΦ=0.8(滞后)；
⑸表面爬电距离：250mm
⑹其他技术参数见表：
dzsc/19/0340/19034073.jpg
- 所属城市：四川 成都
- [联系时请说明来自维库仪器仪表网]
- 联系人： 童家伟
- 电话：028-86476453
- 传真：028-86476453
- 手机：
- QQ ：
高压电流互感器_LFS-10

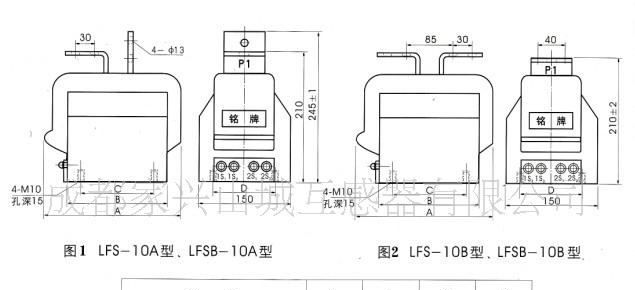

信息内容：1、概述：LFS(B)-10型为浇注绝缘全封闭式电流互感器，供额定频率50Hz、额定电压10KV及以下的电力系统中作电流、功率、电能测量和继电保护用。2、结构：本型互感器为全封闭绝缘结构，一次绕组、二次绕组、环形铁芯用环氧树脂浇注绝缘。底部有四个M10的螺孔，供安装使用。一次绕组出线头在顶部，按一次出线板方向分为A型、B型；二次绕组出线头在左端。产品一次绕组为线圈式，采用双玻璃丝包铜线或铜带制成；铁芯为优质冷轧硅钢片卷成圆环型，二次绕组均匀绕在铁芯上。3、技术数据：⑴额定绝缘水平：12/42/75KV；⑵额定频率：50Hz；⑶额定二次电流：5A；⑷负荷功率因数：COSΦ=0.8(滞后)；⑸表面爬电距离：210mm；⑹其他技术参数见表：dzsc/19/0371/19037162.jpg
电压互感器_电流互感器_低压电流互感_互感器_LM

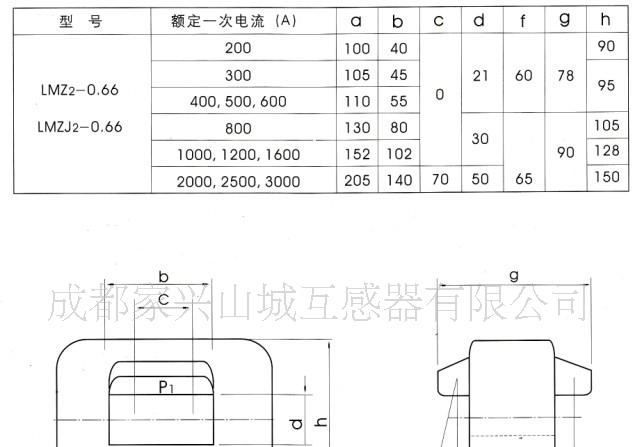

信息内容：1、概述：LMZ(J)2-0.66型为固定母线式电流互感器，供额定频率50Hz、额定电压为0.66KV及以下的交流电路中作电流、功率、电能的测量及继电保护用。2、结构：互感器由二次绕组和矩形铁芯二个部件组成。二次绕组外面则以浇注树脂作为绝缘，器身设有供一次线穿过的扁孔和供安装的母牌上的两个螺孔（200~1600A）或四个螺孔（2000~3150A）。3、技术数据：⑴额定绝缘水平：二次绕组对地能承受3KV工频耐压；⑵额定频率：50Hz；⑶额定二次电流为：5A；⑷负荷功率因数：COSΦ=0.8(滞后)；⑸其他技术参数见表：dzsc/19/0394/19039455.jpg
