本厂加工生产J7系列电连接器 欢迎采购 18796785115
| 价 格： | 面议 | |
| 是否提供加工定制： | 是 | |
| 品牌： | 普杰 | |
| 型号： | J7系列电连接器 | |
| 应用范围： | 航空 | |
| 种类： | 针座/插针 | |
| 接口类型： | 1394 | |
| 支持卡数： | 二合一 | |
| 读卡类型： | CF | |
| 形状： | 圆形 | |
| 制作工艺： | 熔接 | |
| 特性： | 防爆 | |
| 工作频率： | 高频 | |
| 接触件材质： | 普通 | |
| 绝缘体材质： | 普通 | |
| 芯数： | 5 | |
| 针数： | 5 | |
| 线长： | 10（mm） |
| J7系列电连接器 特点简介 ■ 该系列产品连接方式为直插连接，使用方便，可快速插拨，带有独特的双重锁 紧机构，防雨外壳屏蔽，插座灌胶密封。 ■ 插孔采用线簧孔，可靠性高，插拨力小，使用寿命长。 ■ 广泛适用于各种电子仪器、电器设备系统之间的电路连接。 ■ 采用国家军用标准为GJB176A—98《J7系列耐环境线簧孔矩形电连接器规范》。 技术特性 环境性能 —工作温度：—55℃～ 125℃ —相对湿度：40±2℃时相对湿度92%—98% —工作气压：101.33KPa～6.67Pa —正弦振动：10Hz～2000Hz加速度245 m/s2 —密封性（仅密封插座）：耐气压0.2MPa —冲击：加速度1176m/s2 —碰撞：加速度392m/s2 —离心：加速度784m/s2 —防雨：降雨量5mm/min —机械寿命：1000次 | dzsc/19/0150/19015060.jpg |
电气性能
—绝缘电阻：
标准大气压 | 潮湿条件 | 高温条件 | 淋雨条件 |
≥500MΩ | ≥50MΩ | ≥500MΩ | ≥4MΩ |
—接触电阻：≤8mΩ —工作电流;3A
—耐电压：
标准大气条件 | 低气压条件 |
AC1000Vrms | AC150Vrms |
标记示例
外形及安装尺寸
dzsc/19/0150/19015060.jpgdzsc/19/0150/19015060.jpg
接触件孔位排列
dzsc/19/0150/19015060.jpg
- 所属城市：江苏
- [联系时请说明来自维库仪器仪表网]
- 联系人： 常留庆
- 电话：
- 传真：
- 手机：18252640993
- QQ ：
本厂加工生产CXCH系列电连接器 欢迎采购 18796785115

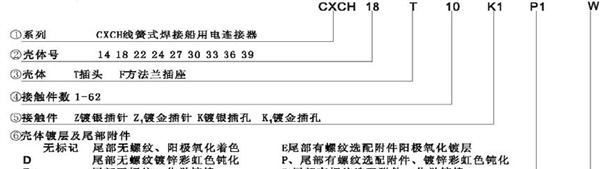

信息内容：CXCH系列简 介为XC系列派生产品，主要技术性能与XCH基本相同。 插头、插座端接方式为焊接。可应用于各种恶劣环境。符合GJB2889。技术特性环境性能工作温度：-55℃～ 200℃相对湿度：40℃时达95%工作高度：海拔30000m振动：频率10Hz～2000 Hz加速度196m/s2冲击：加速度490m/s2恒加速度：490m/s2防盐雾，防潮湿，防霉菌性能等符合GJB2889标准的要求。dzsc/19/0427/19042787.jpg电气性能接触电阻及额定电流接触件规格（mm）接触电阻（mΩ）额定电流（A）φ1≤55φ1.5≤2.510φ2≤1.2520φ3≤0.7540额定电压及耐电压工作环境额定电压V耐电压V常温常压500≥1500湿热状态500≥300低气压状态1KPa250≥300绝缘电阻：MΩ工作等级标准条件高温湿温绝缘电阻≥5000≥1000≥100外壳间电连续性：铝合金外壳≤2.5 mΩ机械性能壳体：高强度铝合金材料非屏蔽镀层：阳极氧化作色屏蔽镀层：镀锌彩虹色钝化或军绿色钝化、化学镀镍绝缘体：耐热热固性材料接触件：铜合金材料表面镀金、银封线体和密封圈：硅橡胶材料机械寿命：1000次标记代号及意义dzsc/19/0427/19042787.jpg说明：1、表示整套电连接器时，标记代号采用分数形式，插座标记写作...
