本厂加工生产CXCH系列电连接器 欢迎采购 18796785115
| 价 格： | 面议 | |
| 是否提供加工定制： | 是 | |
| 品牌： | 普杰 | |
| 型号： | CXCH系列电连接器 | |
| 应用范围： | 航空 | |
| 种类： | 针座/插针 | |
| 接口类型： | 1394 | |
| 支持卡数： | 二合一 | |
| 读卡类型： | CF | |
| 形状： | 圆形 | |
| 制作工艺： | 熔接 | |
| 特性： | 防爆 | |
| 工作频率： | 高频 | |
| 接触件材质： | 普通 | |
| 绝缘体材质： | 普通 | |
| 芯数： | 5 | |
| 针数： | 5 | |
| 线长： | 10（mm） |
| CXCH系列 简 介 为XC系列派生产品，主要技术性能与XCH基本相同。 插头、插座端接方式为焊接。可应用于各种恶劣环境。符合GJB2889。 技术特性 环境性能 工作温度：-55℃～ 200℃ 相对湿度：40℃时达95% 工作高度：海拔30000m 振动：频率10Hz～2000 Hz加速度196m/s2 冲击：加速度490m/s2 恒加速度：490m/s2 防盐雾，防潮湿，防霉菌性能等符合GJB2889标准的要求。 | dzsc/19/0427/19042787.jpg |
电气性能
接触电阻及额定电流
接触件规格（mm） | 接触电阻（mΩ） | 额定电流（A） |
φ1 | ≤5 | 5 |
φ1.5 | ≤2.5 | 10 |
φ2 | ≤1.25 | 20 |
φ3 | ≤0.75 | 40 |
额定电压及耐电压
工作环境 | 额定电压V | 耐电压V |
常温常压 | 500 | ≥1500 |
湿热状态 | 500 | ≥300 |
低气压状态1KPa | 250 | ≥300 |
绝缘电阻：MΩ
工作等级 | 标准条件 | 高温 | 湿温 |
绝缘电阻 | ≥5000 | ≥1000 | ≥100 |
外壳间电连续性：铝合金外壳≤2.5 mΩ
机械性能
壳体：高强度铝合金材料
非屏蔽镀层：阳极氧化作色
屏蔽镀层：镀锌彩虹色钝化或军绿色钝化、化学镀镍
绝缘体：耐热热固性材料
接触件：铜合金材料表面镀金、银
封线体和密封圈：硅橡胶材料
机械寿命：1000次
标记代号及意义
dzsc/19/0427/19042787.jpg
说明：
1、表示整套电连接器时，标记代号采用分数形式，插座标记写作分子，插头标记写作分母。中间用斜线隔开。
2、对于选配附件的插头（座），可在其标记后加上 后，再写出所选附件。
注：外形尺寸及接点排列与XC相同，详细请见XC系列。
- 所属城市：江苏
- [联系时请说明来自维库仪器仪表网]
- 联系人： 常留庆
- 电话：
- 传真：
- 手机：18252640993
- QQ ：
本厂加工生产XQ系列普通圆形电连接器 欢迎采购 18796785115
信息内容：XQ系列普通圆形电连接器简介：本系列产品主要适用于低压信号 连接，采用螺纹连接结构，该产 品具有体积小、防雨淋的特点、 防护等级可达IP67。主要技术性能环境性能—工作温度：－20℃～70℃dzsc/19/0462/19046238.jpg机械性能—壳 体：铜合金—接 触 件：铜合金—镀 层：镍—镀 层：金—绝缘体：热塑性材料—机械寿命：250次电气性能—接触电阻及额定电流接触件规格（mm）接触电阻（mΩ）额定电流（A）Φ0.8≤83Φ1≤55Φ1.5≤310—额定电压、 耐电压及绝缘电阻工作环境额定电压（V）耐电压（V）绝缘电阻（mΩ）常温常压5001500≥3000湿 热500750≥100高 温500----≥500低气压条件4.39kpa250350----标志、代号及意义dzsc/19/0462/19046238.jpg接点排列图（装针绝缘体插合面视图）dzsc/19/0462/19046238.jpgXQ9插座外形及安装尺寸（螺母并紧）dzsc/19/0462/19046238.jpgXQ9插头外形及尺寸dzsc/19/0462/19046238.jpgXQ12插座外形及安装尺寸（螺母并紧）dzsc/19/0462/19046238.jpgXQ12插座外形及安装尺寸（方法兰）dzsc/19/0462/19046238.jpgXQ12插头外形及尺寸dzsc/19/0462/19046238.jpgXQ16...
本厂加工生产J14A、C、D系列电连接器 欢迎采购 18796785115

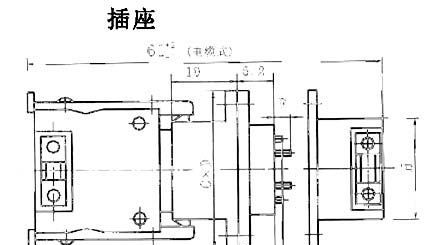

信息内容：J14A、C、D系列电连接器示例插头：J14A系列，51芯普通焊接插针的插头型号为J14A-51TJ。插座：J14A系列，51芯插孔，插孔90°弯式插配印制板，法兰盘为侧面安装的插座型号为J14A-51ZX1B2。使用组合具有相同改型序号、相同接触件数目的插针是插头与插孔式插针（或插孔式插头与插针式插座）能互配使用。如：J14A-51TJ与J14A-51ZX1B2，J14C-26TK与J14C-26ZJL能互配使用。标记示例dzsc/19/0928/19092828.jpgdzsc/19/0928/19092828.jpg注：额定电流为3AJ14C系列插针连接界面型谱图dzsc/19/0928/19092828.jpg注：额度电流为5AJ14D系列插针连接界面型谱图dzsc/19/0928/19092828.jpg注：额度电流为2个10A 13个3A外形及安装尺寸dzsc/19/0928/19092828.jpgdzsc/19/0928/19092828.jpg型号规格（N为接触件数目）接触件数目L±0.1A 0.25 0.55B 0.25 0.55CDdEFHJ14A-nTKTJZKB1ZJB1ZJB1LZKB1L9226.615.28.92832.8 0.3 -0.22.8 0.3 -0.217 0 -0.115286.621.28.93432.8 0.3 -0.223 0 -0.12034102512413.52.8 0.3 -0.228.2 0 -0.152634102512413.52.8 0.3 -0.228.2 0 -0.153842103312493.52.8 0.3 -0.236.2 0 -0.155152104312593.52.8 0.3 -0.246.1 0 -0.156258104912653.52.8 0.3 ...
