本厂加工生产XS系列普通圆形电连接器 欢迎采购 18796785115
| 价 格： | 面议 | |
| 是否提供加工定制： | 是 | |
| 品牌： | 普杰 | |
| 型号： | XS系列普通圆形电连接器 | |
| 应用范围： | 航空 | |
| 种类： | 针座/插针 | |
| 接口类型： | 1394 | |
| 支持卡数： | 二合一 | |
| 读卡类型： | CF | |
| 形状： | 圆形 | |
| 制作工艺： | 熔接 | |
| 特性： | 防爆 | |
| 工作频率： | 高频 | |
| 接触件材质： | 普通 | |
| 绝缘体材质： | 普通 | |
| 芯数： | 5 | |
| 针数： | 5 | |
| 线长： | 10（mm） |
XS系列普通圆形电连接器
| 简介： 本系列产品主要适用于低压信号 连接，采用直插自锁结构，该产 品具有体积小、快速分离的特点。 主要技术性能 环境性能 —工作温度：－20℃～70℃ 机械性能 —壳 体：铜合金 —接 触 件：铜合金 —镀 层：镍 —镀 层：金 —绝缘体：热塑性材料 —机械寿命：250次 | dzsc/19/0149/19014906.jpg |
电气性能
—接触电阻及额定电流
| 接触件规格（mm） | 接触电阻（mΩ） | 额定电流（A） |
| Φ0.8 | ≤8 | 3 |
| Φ1 | ≤5 | 5 |
| Φ1.5 | ≤3 | 10 |
—额定电压、 耐电压及绝缘电阻
| 工作环境 | 额定电压（V） | 耐电压（V） | 绝缘电阻（mΩ） |
| 常温常压 | 500 | 1500 | ≥3000 |
| 湿 热 | 500 | 750 | ≥100 |
| 高 温 | 500 | ---- | ≥500 |
| 低气压条件4.39kpa | 250 | 350 | ---- |
标志、代号及意义
dzsc/19/0149/19014906.jpg
接点排列图（装针绝缘体插合面视图）
dzsc/19/0149/19014906.jpg
XS9插座外形及安装尺寸（螺母并紧）
dzsc/19/0149/19014906.jpg
- 所属城市：江苏
- [联系时请说明来自维库仪器仪表网]
- 联系人： 常留庆
- 电话：
- 传真：
- 手机：18252640993
- QQ ：

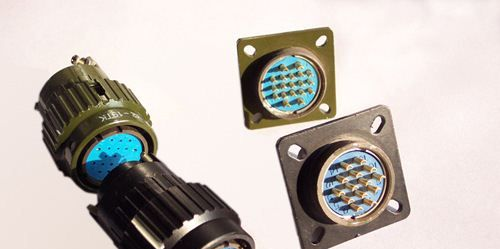

Y11X-1832ZJ10航空插头插座
信息内容：主要产品有Y2、Y3、Y4、Y50X、Y50EX、Y50DX、YGD、Y11、Y17、XC及其派生系列、YFC、J29A、J30J等，1000多个规格型号。产品适用于战略战术系统、电子对抗系统、野外作业电力、通讯信号连接系统、工交电力和邮电、铁路指挥控制检测系统、新能源、医疗设备、煤矿、工业传动等行业。产品只有三防功能及高密度、高可靠、电子兼容等特点，并可为各类用户研制生产各类特种电连接器，满足客户需求。公司始终坚持“技术创新、品质一流”的方针，以优质的产品、优良的服务、优惠的价格，全身心的为顾客服务。热忱欢迎国内外客户光临合作与洽谈业务！"
本厂加工生产J7系列电连接器 欢迎采购 18796785115

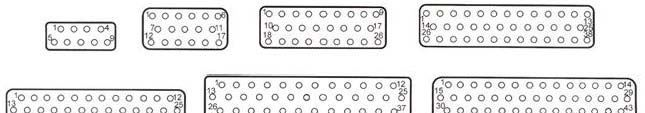

信息内容：J7系列电连接器特点简介■ 该系列产品连接方式为直插连接，使用方便，可快速插拨，带有独特的双重锁 紧机构，防雨外壳屏蔽，插座灌胶密封。■ 插孔采用线簧孔，可靠性高，插拨力小，使用寿命长。■ 广泛适用于各种电子仪器、电器设备系统之间的电路连接。■ 采用国家军用标准为GJB176A—98《J7系列耐环境线簧孔矩形电连接器规范》。技术特性环境性能—工作温度：—55℃～ 125℃—相对湿度：40±2℃时相对湿度92%—98%—工作气压：101.33KPa～6.67Pa—正弦振动：10Hz～2000Hz加速度245 m/s2—密封性（仅密封插座）：耐气压0.2MPa—冲击：加速度1176m/s2—碰撞：加速度392m/s2—离心：加速度784m/s2—防雨：降雨量5mm/min—机械寿命：1000次dzsc/19/0150/19015060.jpg 电气性能—绝缘电阻：标准大气压潮湿条件高温条件淋雨条件≥500MΩ≥50MΩ≥500MΩ≥4MΩ—接触电阻：≤8mΩ —工作电流;3A—耐电压：标准大气条件低气压条件AC1000VrmsAC150Vrms标记示例外形及安装尺寸dzsc/19/0150/19015060.jpgdzsc/19/0150/19015060.jpg接触件孔位排列...
