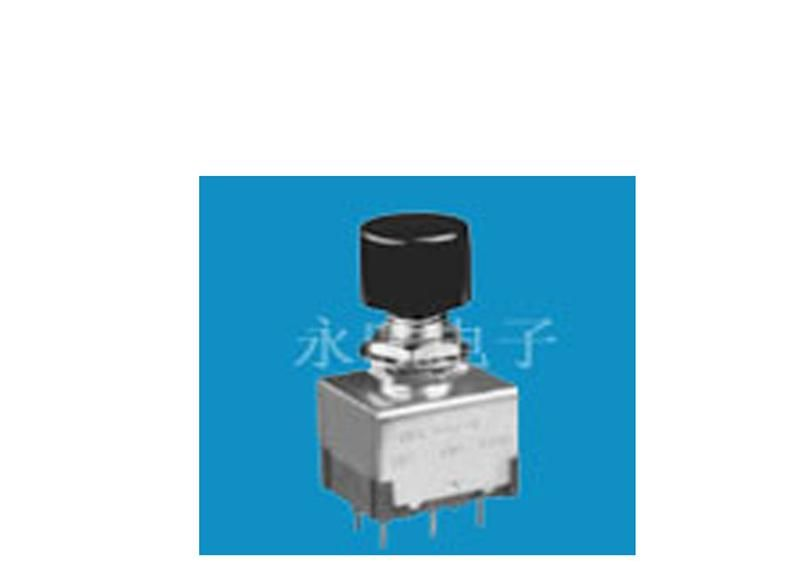

系列YB
短身按钮开关

通用规格
电气容量（电阻性负载）
大功率 (银)： 3A在125V AC 或 3A在 250V AC 或3A 在30V DC
微小功率 (金)： 0.4VA在28V AC/DC
（适用范围0.1mA～0.1A在20mV～28V）
注：关于运行范围的更多说明请参见附录。
其他额定参数
触点电阻： 银触点50毫欧；金触点100毫欧
绝缘电阻： 200兆欧以上在500V DC
绝缘强度： 触点之间1,000V AC至少1分钟；
触点与外壳之间1,500V AC至少1分钟
机械寿命： 瞬间式电路1,000,000次操作以上
持续电路200,000次操作以上
电气寿命： 100,000次操作以上
标称操作力： 单极：对于无密封型1.47N；对于密封型1.67N
双极：对于无密封型2.75N；对于密封型2.94N
接触时间点： 非短路（接触前先断开）
行程： 预行程.059”(1.5mm); 超行程.059”(1.5mm); 总行程.118”(3.0mm)
材质和涂覆
外壳/槽板： 玻璃纤维增强聚酰胺 (UL94V-0)
嵌入框架： 不锈钢
基座： 邻苯二甲酸二烯丙酯树脂 (UL94V-0)
活动接触器： 磷青铜镀银或金
活动触点： 银合金镀银或黄铜镀金
固定触点： 银合金或铜镀金
开关端子： 磷青铜镀锡
灯泡端子： 磷青铜镀锡
环境数据
工作温度范围： –25°C到+50°C (–13°F到+122°F) 对于发光开关
–25°C到+70°C (–13°F到+158°F) 对于不发光开关
湿度： 96小时在40°C (104°F) 时，湿度90～95%
振动： 用1.5mm峰-峰振幅遍历10～55Hz频率范围、
并在1分钟内返回; 3个直角方向2小时
冲击： 50G (490m/s2) 加速度（在6个直角方向上测试，每个方向上5次冲击）
密封： 对于面板密封型号符合IEC60529的IP65标准
安装
安装扭矩： 0.875Nm (6.95 lb?in)
快速连接力： 24.5N向下施加在连接器上
焊接时间和温度： 手工焊接：请参阅附录中的概略图A。
标准和认证
易燃性标准： 符合UL94V-0参数规定的外壳和基座
UL认证： UL文件号 E44145
所有型号的认证条件均为3A在125/250V AC或0.4VA在28V AC/DC
如需订购有UL标记的开关，请在零件编号添加”/U”。
如需订购有cULus标记的开关，请在零件编号添加”/CUL”。
CSA认证： CSA文件号 023535-0-000
所有焊片焊接型号的认证条件均为3A在125/250V AC或0.4VA在28V AC/DC；
如需订购有CSA标记的开关，请在零件编号添加”/C”。

主要特点
带或不带电阻的白炽灯或多元素LED全正面或点发光。
除红色，琥珀色和绿色的光亮LED外，还有白色，绿色和蓝色超光LED可供选择。
槽板和隔离层的组合是开关整体的一个组成部分，可防止意外操作。
盖帽内部的独特热塑性合成橡胶和外壳与内部外壳接合处的橡胶桶状套管，都用于内部机构的附加保护。
防尘，油的防溅入型面板密封型号满足IEC60529的IP65标准(与NEMA 4和13相似)。面板密封型号与外部O型圈一起提供。
嵌入动作触点经特别设计用于防震，延长寿命以及灵敏操作。
高密度设计使得面板后深度小于1英寸。
端子经过环氧密封处理，可阻止熔融物，灰尘，溶剂以及其他污染物侵入。
锁定用于显示电路状态，而且操作平滑有并有的听觉和触觉的反馈。
与本开关相适配的指示灯可供选择。
