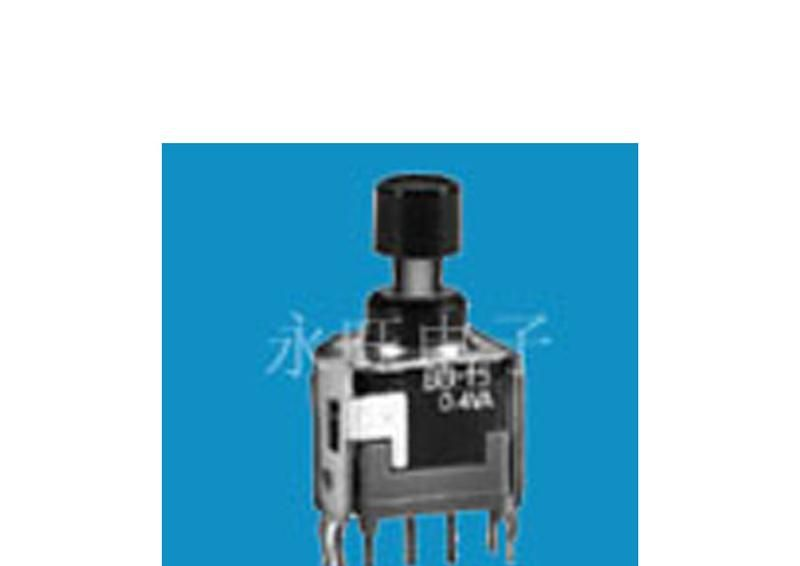

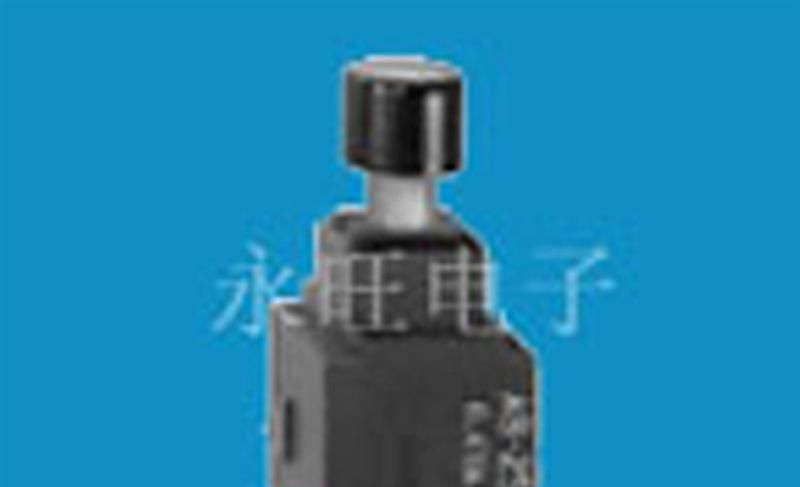

系列DB
轻触式微型按钮开关

通用规格
电气容量（电阻性负载）
微小功率： 0.4VA在28V AC/DC
（适用范围0.1mA～0.1A在20mV～28V）
注：请参阅附录中关于运行范围的更多说明。
其他额定参数
触点电阻： 50毫欧
绝缘电阻： 1,000兆欧以上在500V DC
绝缘强度： 触点之间1,000V AC至少1分钟；
触点与外壳之间1,500V AC至少1分钟
机械寿命： 200,000次操作以上
电气寿命： 100,000次操作以上
标称操作力： 单极：1.96N
双极：2.94N
行程： 预行程 .020” (0.5mm); 超行程 .020” (0.5mm); 总行程 .039” (1.0mm)
材质和涂覆
插塞： 黄铜镀镍
衬套： 黄铜镀镍
框架： 不锈钢
外壳： 玻璃纤维增强聚酰胺
活动触点： 铜镀金
固定触点： 磷青铜镀金
端子： 黄铜镀金
环境数据
工作温度范围： –10°C到+70°C (+14°F到+158°F)
湿度： 96小时内在40°C (104°F)时, 湿度90～95%
振动： 用1.5mm峰-峰振幅遍历10～55Hz频率范围、并在1分钟内返回；3个直角方向2小时
冲击： 50G (490m/s2) 加速度（在6个直角方向上测试，每个方向上5次冲击）
安装
安装扭矩： 双螺母1.47Nm (13.0 lb?in)；单螺母0.68Nm (6.0 lb?in)
盖帽安装力： 78.5N (17.65 lbf)向下施加在操作部上
印刷电路板处理
焊接： 推荐波峰焊：请参阅附录中的概略图A。
手工焊接：请参阅附录中的概略图B。
清洗： 这些装置未经密封处理。用酒精溶剂就地手工清洗。
标准和认证
DB系列的按钮开关未经过UL认证或CSA认证的测试。
这些开关为用于低电压、低电流、微小电流电路而设计。
当按原意图用于微小电流电路时，其结果不会产生危险的能量。

主要特点
印刷电路板和面板安装均可选。
对于简单的嵌入式安装，选择直径为.315” (8.0mm)和.394”(10.0mm)的盖帽。
高扭矩衬套防止按钮开关在安装时转动或从金属框架上脱落。
不锈钢框架可防止其被锈蚀。
嵌入动作的触点可使操作平稳，敲击短暂，轻触以及声音反馈。从而延长机械的使用寿命。
注塑端子可有效阻止熔融物、灰尘、以及其他污染物的侵入。
.100” x .100” (2.54mm x 2.54mm)端子间距符合标准的印刷电路板的格子间距。圆形端子更便于在印刷电路板的通孔中进行安装。
