825厂 Y25系列圆形密封电连接器
| 价 格： | 620.00 | |
| 接口类型： | DC/DC | |
| 接触件材质： | 铜合金 | |
| 针数： | 03、04、06、07、10、12、14、16、19、22、24、27、37、41、48、61 | |
| 种类： | 插头/插座 | |
| 加工定制： | 是 | |
| 形状： | 圆形 | |
| 线长： | 0（mm） | |
| 应用范围： | 电路连接 | |
| 型号： | Y25系列 | |
| 工作频率： | 低频 | |
| 特性： | 防水 | |
| 品牌： | 八二五厂 | |
| 绝缘体材质： | PPT PPS | |
| 制作工艺： | 冷压、注塑 | |
| 芯数： | 03、04、06、07、10、12、14、16、19、22、24、27、37、41、48、61 |
Y25系列圆形密封电连接器
Y25系列圆形密封电连接器主要应用于恶劣的海洋性气候环境下各种电器设备间的电气连接。也可广泛应用于航空、航天等各种型号的机电设备与信号传输系统。
插头插座通过螺纹连接，使用方便；组合式结构，规格齐全；插座灌胶密封，各组件连接端O型圈密封，具备防盐雾，防水，防电磁干扰功能。安装方式有法兰盘式、螺母固定式和穿墙式等。
使用环境条件
● 工作温度 -55℃～140℃
● 相对湿度 40±2℃时相对湿度92%～98%
● 工作气压 101.33kPa～1.33Pa
● 正弦振动 10～2000Hz 加速度150 m/s2
● 冲 击 加速度500 m/s2
● 碰 撞 加速度392 m/s2
● 盐 雾 240h
● 浸 水 水深0.2m
主要技术特性
●接触件特性
插针直径(mm) | 1 | 1.5 | 2.5 | 3.5 | 5 | 7 |
工作电流(A) | 7.5 | 13 | 23 | 46 | 75 | 100 |
接触电阻(mΩ) | ≤5 | ≤3 | ≤2 | ≤1 | ≤1 | ≤1 |
● 绝缘电阻
标准大气条件 | 潮湿条件 | 高温条件 | 浸水条件 |
≥5000MΩ | ≥50MΩ | ≥500MΩ | ≥50 MΩ |
● 耐 电 压
气压值 (Pa) | 工作电压 (V) | 耐电压 AC Vrms | 适用规格 |
1×105 | 250 | 1500 | 0707,1206,1212,1919,2712,2716,2722, 2724,2727,3712,3737,4848,6141,6161 |
500 | 2500 | 2704 | |
2000 | 其余规格 | ||
1.33 |
| 200 | 全系列 |
● 额定电流下降率
接触件数目 | 1～10 | 11～20 | 21～30 | 31～50 | 51～80 | >81 |
下降率% | 0 | 10 | 20 | 30 | 40 | 50 |
● 外壳间导电性 不大于5mΩ
● 密 封 性 不小于0.2MPa（气压）
● 机 械 寿 命 500次
●执 行 标 准 Q/Ag1.087A-2008《Y25系列电连接器详细规范》
Q/Ag1.087.1-2002《Y25-0707/1907/2704/3712型电连接器详细规范》
型号标志
代号 | Y | 25 | H | Ⅱ | - | 37 | 04 | Z | J | 11 | d |
序号 | ① | ② | ③ | ④ |
| ⑤ | ⑥ | ⑦ | ⑧ | ⑨ | ⑩ |
① 圆形电连接器
② 设计序号
③ 类别号：H-玻璃封接插座，插头或灌胶密封插座不标注
④ 绝缘安装板位置变换号：Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ，Ⅰ号位不标注
⑤ 壳体号：07、12、19、27、37、48、61
⑥ 芯数：03、04、06、07、10、12、14、16、19、22、24、27、37、41、48、61
⑦ 电连接器类别：T-插头，Z-插座
⑧ 接触件类型：J-插针，K-插孔，S-穿墙式双插孔
⑨ 插座安装方式：11-圆形法兰盘式，14-螺母固定式
⑩ 壳体材料：d-铝合金，铜合金不标注
"
- 所属城市：浙江 杭州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 毛鹏程
- 电话：
- 传真：
- 手机：18968192703
- QQ ：
825厂 Y30系列高密度螺纹式电连接器
信息内容：Y30系列高密度螺纹式电连接器Y30系列高密度螺纹式电连接器适用于战略战术武器系统、航空航天运载系统、卫星系统、地面保障系统、通讯系统、测试系统和其它工业系统的电气连接。尤其适应有体积限制和重量要求的使用场合。产品接触件为焊接式，螺纹连接，体积小，重量轻，接点密度高，具有防误插功能。抗振动、耐冲击性能优良，性能指标先进。 使用环境条件● 工作温度 -55℃～125℃● 相对湿度 40±2℃时相对湿度90%～95%● 工作气压 101.33KPa～6.67Pa● 正弦振动 10～2000Hz 加速度196 m/s2● 冲 击 加速度980 m/s2● 碰 撞 加速度392 m/s2● 长 霉 2级● 盐 雾 48h主要技术特性● 工作电流 4A （ф1）10A（ф1.5）● 接触电阻 ≤5mΩ● 绝缘电阻标准大气条件潮湿条件高温条件≥1000 MΩ≥20 MΩ≥500 MΩ● 耐 电 压标准大气条件低气压条件AC 1000VrmsAC 150Vrms● 密 封 性（仅密封式插座） 0.2MPa● 机械寿命 500次执行标准 Q/Ag1.091-1999《Y30系列高密度螺纹式电连接器详细规范》型号标志代号Y30PⅡ-0604ZJ10序号①②③④ ⑤⑥⑦⑧⑨ ①圆形电连接器②设计序号③类别号：P-屏蔽式，M-密封式，普通式不标...

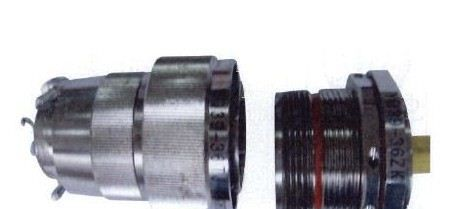

825厂 YQ39型圆形电连接器
