825厂 Y30系列高密度螺纹式电连接器
| 价 格： | 118.00 | |
| 接口类型： | DC/DC | |
| 接触件材质： | 铜合金 | |
| 针数： | 04.07.10.19.32.50 | |
| 种类： | 插头/插座 | |
| 加工定制： | 是 | |
| 形状： | 圆形 | |
| 应用范围： | 电路连接 | |
| 型号/规格： | Y30 | |
| 工作频率： | 低频 | |
| 特性： | 防潮 | |
| 品牌/商标： | 八二五厂 | |
| 绝缘体材质： | 塑料pps | |
| 制作工艺： | 其他 | |
| 芯数： | 04.07.10.19.32.50 |
Y30系列高密度螺纹式电连接器
Y30系列高密度螺纹式电连接器适用于战略战术武器系统、航空航天运载系统、卫星系统、地面保障系统、通讯系统、测试系统和其它工业系统的电气连接。尤其适应有体积限制和重量要求的使用场合。
产品接触件为焊接式，螺纹连接，体积小，重量轻，接点密度高，具有防误插功能。抗振动、耐冲击性能优良，性能指标先进。
使用环境条件
● 工作温度 -55℃～125℃
● 相对湿度 40±2℃时相对湿度90%～95%
● 工作气压 101.33KPa～6.67Pa
● 正弦振动 10～2000Hz 加速度196 m/s2
● 冲 击 加速度980 m/s2
● 碰 撞 加速度392 m/s2
● 长 霉 2级
● 盐 雾 48h
主要技术特性
● 工作电流 4A （ф1）
10A（ф1.5）
● 接触电阻 ≤5mΩ
● 绝缘电阻
标准大气条件 | 潮湿条件 | 高温条件 |
≥1000 MΩ | ≥20 MΩ | ≥500 MΩ |
● 耐 电 压
标准大气条件 | 低气压条件 |
AC 1000Vrms | AC 150Vrms |
● 密 封 性（仅密封式插座） 0.2MPa
● 机械寿命 500次
执行标准 Q/Ag1.091-1999《Y30系列高密度螺纹式电连接器详细规范》
型号标志
代号 | Y | 30 | P | Ⅱ | - | 06 | 04 | Z | J | 10 |
序号 | ① | ② | ③ | ④ |
| ⑤ | ⑥ | ⑦ | ⑧ | ⑨ |
①圆形电连接器
②设计序号
③类别号：P-屏蔽式，M-密封式，普通式不标注
④绝缘安装板位置变换号：Ⅰ、Ⅱ、Ⅲ、Ⅳ，Ⅰ号位不标注
⑤ 壳体号：06、08、12、14、18
⑥ 芯数：04、07、10、19、32、50
⑦ 电连接器类别：T-插头，Z-插座
⑧ 接触件类型：J-插针，K-插孔
⑨ 插座安装方式：10-方形面板式，11-圆形面板式，15-无法兰式
注：③-M类标志及⑨-插座安装方式标志只有插座有，插头无该标志。
外形及安装尺寸
插头
dzsc/19/0047/19004791.jpg
壳体号 | 06 | 08 | 10 | 12 | 14 | 18 |
D | 13.7 | 15.7 | 19 | 22.3 | 26 | 30.4 |
M | M10×0.75 | M12×0.75 | M14×0.75 | M18×0.75 | M22×0.75 | M27×1 |
插座
dzsc/19/0047/19004791.jpg
壳体号 | A | B±0.2 | D1 | D2 | L | M |
06 | 16 | 11.8 | 10 | 2.2 | 1.4 | M10×0.75 |
08 | 18 | 13.2 | 12 | 2.3 | 1.4 | M12×0.75 |
10 | 20 | 15 | 14 | 2.3 | 1.4 | M14×0.75 |
12 | 24 | 18 | 18 | 2.3 | 1.4 | M18×0.75 |
14 | 28 | 21.5 | 22 | 2.7 | 1.8 | M22×0.75 |
18 | 33 | 26 | 27 | 3.2 | 2.0 | M27×1 |
绝缘安装板位置变换
dzsc/19/0047/19004791.jpg
标记代号 | Ⅰ | Ⅱ | Ⅲ | Ⅳ |
五键槽安装字母 | I | L | T | V |
与主键的角度 | 0° | 100° | 150° | 155° |
附件
dzsc/19/0047/19004791.jpg
a）Y30-XX00-13 灌封式电缆罩组件
dzsc/19/0047/19004791.jpg
b）Y30-XX00-17 夹线板式电缆罩组件
dzsc/19/0047/19004791.jpg
c）Y30-XX00-27 夹线板式长电缆罩组件
dzsc/19/0047/19004791.jpg
d）Y30-XX00-43 屏蔽灌封式电缆罩组件
壳体号 | D1 | D2 | D3 | D4 | L1 | L2 | L3 |
06 | 12 | 5 | 12.5 | 5 | 24.5 | 16.5 | 20 |
08 | 14 | 7.5 | 14.5 | 7 | 28 | 18.5 | 22 |
10 | 16.5 | 9 | 16 | 8 | 30 | 19 | 23 |
12 | 19 | 10.5 | 21 | 10 | 30 | 20 | 25 |
14 | 26.5 | 17 | 25 | 14 | 32 | 23 | 33 |
18 | 31 | 22 | 30.5 | 17 | 35 | 24 | 33 |
接触件孔位排列（插针插合面正视图）
dzsc/19/0047/19004791.jpg
操作方法
1.Y30系列产品插头座采用螺纹连接，连接时首先对准插头座上的定位筋槽，顺时针慢慢转动插头上的连接卡帽，直至旋紧为止。分离时，逆时针慢慢转动插头上的连接卡帽，直至分离。
2.接触件焊线时，注意接点序号，使用的电烙铁的功率不大于45W，单个接触件焊接时间不大于5s，F1mm接触件应使用导线芯线标称截面积不超过0.5mm2的导线焊接；φ1.5mm接触件应使用导线芯线标称截面不超过1.2mm2的导线焊接。
3.插座采用板后安装时，安装板厚应不超过2.5mm，以免影响产品连接到位。
4.有必要时，应使用保险孔打保险，采用的保险丝外径应不大于F0.6mm，以免保险丝穿不进保险孔。
附件订货
尾罩附件可以按照用户的需要按组件代号特殊订货, Y30-××00-13为灌封式电缆罩组件, Y30-××00-17为夹线板式电缆罩组件,Y30-××00-27为长夹线板式电缆罩组件，Y30-××00-43为屏蔽灌封式电缆罩组件。也可以按照用户的需要特殊设计电缆罩组件。
- 所属城市：浙江 杭州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 毛鹏程
- 电话：
- 传真：
- 手机：18968192703
- QQ ：
825厂 YQ39型圆形电连接器
信息内容：YQ39型圆形电连接器YQ39型圆形电连接器用于电气设备间的电路连接，可分为插头和插座，插座采用螺母并紧安装式，插头，座间采用螺纹进行连接，具有良好的水密性和耐环境性能。dzsc/19/0071/19007183.jpg使用环境条件

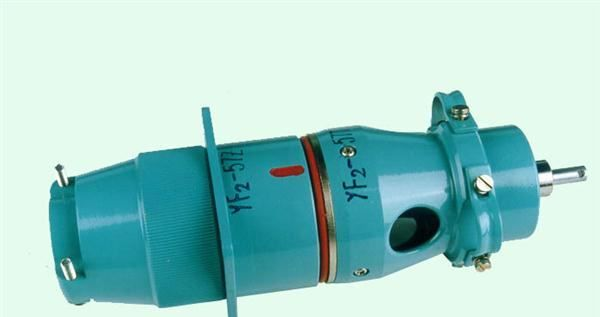

825厂 YF2系列圆形分离电连接器
