MKP-LL 金属化薄膜滤波/储能电容器（塑料外壳）
| 价 格： | 面议 | |
| 品牌： | 创格电子 | |
| 型号： | MKP-LL | |
| 介质材料： | 有机薄膜 | |
| 应用范围： | 滤波 | |
| 外形： | 圆柱形 | |
| 频率特性： | 高频 | |
| 调节方式： | 固定 | |
| 引线类型： | 无引线 | |
| 允许偏差： | ±10（%） | |
| 等效串联电阻(ESR)： | 3~30（mΩ） | |
| 标称容量： | 100 ~ 1000μF（uF） | |
| 损耗： | tgδ≤0.002（at 100Hz) | |
| 额定电压： | 400~1200V.DC（V） | |
| 绝缘电阻： | CXRs≥5000S ( at 20℃ 100V.DC 60S)（mΩ） | |
| 温度系数： | -40 ℃~+70 ℃/+85℃ |
MKP-LL金属化薄膜滤波/储能电容器
产品介绍
● 具有容量大，体积小 ● 高纹波电流承受能力
● 温升低，寿命长 ● 安装简单方便灵活等优点
广泛应用于UPS、逆变器、电焊机、电源、感应加热等设备的直流母线滤波场合，全面代替铝电解电容器。
性能指标
使用温度范围 | -40 ℃~ 70 ℃/ 85℃ |
容量范围 | 100 ~ 1000μF |
额定电压 | 400~1200V.DC |
电容量偏差 | ±5% (J)、±10% (K) |
损耗角正切 | tgδ≤0.002 (at 100Hz) |
耐电压 | 1.35~1.5Un (60S) |
绝缘电阻 | CXRs≥5000S ( at 20℃100V.DC 60S) |
耐电流冲击能力 | dv/dt>10v/μs |
阻燃性 | UL94V-0 |
杂散电感 | ≤40nH |
有效电流 | 20~100A |
引用标准 | 符合IEC 61071 GB17702.1 CGE企业标准 |

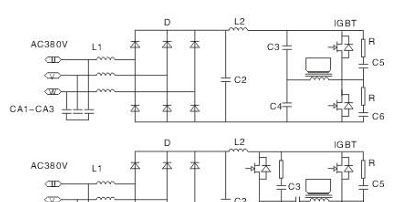

典型线路图
