供应PT31A微型精密交流电流型电压互感器
| 价 格： | 4.50 | |
| 安装方式： | 立式密封 | |
| 种类： | 电流互感器 | |
| 磁芯形状： | 环形 | |
| 导磁体性质： | 铁芯 | |
| 应用范围： | 测量 | |
| 品质因数Q： | 1 | |
| 封装形式： | 环氧树脂 | |
| 型号/规格： | PT31A | |
| 骨架材料： | 塑料 | |
| 工作频率： | 低频 | |
| 绕线形式： | 单层间绕式 | |
| 品牌/商标： | KS |
PT31A微型精密交流电流型电压互感器
一、特点：
1、体积小，精度高；印刷线路板直接焊接安装，使用方便，外形美观；
2、全封闭，机械和耐环境性能好，电压隔离能力强，安全可靠。
二、外形图、安装尺寸和线圈图：
dzsc/18/9782/18978281.jpg
三、性能参数：
PT31A是一种电流型电压互感器，它实际是初、次级匝比为1：1的电流互感器，使用时需在初
级串接限流电阻，输入输出都为mA级电流，输入电压不能直接施加于初级绕组，需串入限流电阻
将电压信号转换为mA级电流，次级输出的mA级电流信号经并联一个电阻或外接I/V转换电路将电
流信号再转换成电压信号。典型应用如图一和图二，性能参数见表一。
dzsc/18/9782/18978281.jpg
表一：
| 输入电压 | 输出电压 | 相移 | 非线性度 | 线性范围 | 额定电流 |
图一法 | ≤1000Vac | ≤0.5Vac | ≤30’ | ≤0.2% | 1.5倍额定 | 1mA/1mA |
图二法 | ≤1000Vac | ≤1/2倍 IC电源电压 | ≤5’ | ≤0.1% | 2倍额定 | 1mA/1mA |
四、注意事项：
本型电压互感器其原理是电流型电压互感器，所以次级电路不允许开路使用，也因于此，请不要在次级回路安装熔断器
- 所属城市：山东 淄博
- [联系时请说明来自维库仪器仪表网]
- 联系人： 马玉峰
- 电话：
- 传真：
- 手机：13864304386
- QQ ：
供应电流互感器CT32C-1
信息内容：CT32C-1微型精密交流电流互感器一、特点：1、卧式穿芯印刷线路板直接焊接安装、外形美观；2、体积小，精度高；全封闭，机械和耐环境性能好，电压隔离能力强，安全可靠。二、安全特性：1、绝缘电阻：常态时大于1000MΩ；2、抗电强度：可承受工频6000V/1分钟；3、阻燃性：符合UL94-Vo级。三、外形图、安装尺寸和线圈图： 四、性能参数：1、用电阻法直接获得采样电压时（如下图一所示）性能参数见表一；2、用IC法获得采样电压时（如下图二所示）性能参数见表二 表一：产品型号额定输入电流额定输出电流额定采样电阻RL相移非线性度线性范围CT32C-1-5A/5mA5A5mA≤1/2倍IC电源电压5´～15´0.1%≥2倍额定CT32C-1-5A/2.5mA5A2.5mA5´～15´0.1%≥2倍额定
微型电流互感器CT21E

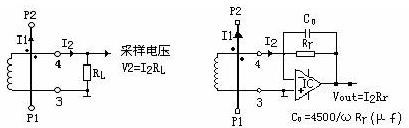

信息内容：CT21E系列微型精密电流互感器一、特点： 1、立式穿芯印刷线路板直接焊接安装、外形美观； 2、体积小，精度高；.全封闭，机械和耐环境性能好，电压隔离能力强，安全可靠。二、安全特性：1、绝缘电阻：常态时大于1000MΩ；2、抗电强度：可承受工频6000V/1分钟；3、阻燃性：符合UL94-Vo级。三、外形图、安装尺寸和线圈图： dzsc/18/9820/18982044.jpg 四、性能参数： 1、用电阻法直接获得采样电压时（如下图一所示）性能参数见表一； 2、用IC法获得采样电压时（如下图二所示）性能参数见表二 dzsc/18/9820/18982044.jpg 表一：产品型号额定输入电流额定输出电流额定采样电阻RL相移非线性度线性范围CT21E-5A/5mA5A5mA≤1/2倍IC电源电压5´～15´0.1%≥2倍额定CT21E-5A/2.5mA5A2.5mA5´～15´0.1%≥2倍额定
