微型电流互感器CT21E
| 价 格： | 5.00 | |
| 安装方式： | 立式密封 | |
| 电感量： | 1 | |
| 额定电流： | 1（mA） | |
| 种类： | 电流互感器 | |
| 磁芯形状： | 环形 | |
| 导磁体性质： | 铁氧体磁芯 | |
| 标称电压： | 1（V） | |
| 允许误差： | 1 | |
| 应用范围： | 测量 | |
| 品质因数Q： | 1 | |
| 封装形式： | 环氧树脂电感 | |
| 型号： | CT21E | |
| 骨架材料： | 塑料 | |
| 分布电容： | 1（F） | |
| 工作频率： | 低频 | |
| 绕线形式： | 多层乱绕式 | |
| 品牌： | KS | |
| 感抗XL： | 1（Ω） |
CT21E系列微型精密电流互感器
一、特点：
1、立式穿芯印刷线路板直接焊接安装、外形美观；
2、体积小，精度高；.全封闭，机械和耐环境性能好，电压隔离能力强，安全可靠。
二、安全特性：
1、绝缘电阻：
常态时大于1000MΩ；
2、抗电强度：
可承受工频6000V/1分钟；
3、阻燃性：
符合UL94-Vo级。
三、外形图、安装尺寸和线圈图：
dzsc/18/9820/18982044.jpg
四、性能参数：
1、用电阻法直接获得采样电压时（如下图一所示）性能参数见表一；
2、用IC法获得采样电压时（如下图二所示）性能参数见表二
dzsc/18/9820/18982044.jpg
表一：
产品型号 | 额定输入 | 额定输出电流 | 额定采样 | 相移 | 非线 | 线性范围 |
CT21E-5A/5mA | 5A | 5mA | ≤1/2倍IC电源电压 | 5´～15´ | 0.1% | ≥2倍额定 |
CT21E-5A/2.5mA | 5A | 2.5mA | 5´～15´ | 0.1% | ≥2倍额定 |
- 所属城市：山东 淄博
- [联系时请说明来自维库仪器仪表网]
- 联系人： 马玉峰
- 电话：
- 传真：
- 手机：13864304386
- QQ ：
电流互感器2mA/2mA
信息内容：规格参数：·输入电流：0～2mA·输出电流：0～2mA·精 度：0.1·线 性 度：0.1·相 移：≤11′·隔离耐压：4000Vac电气特性参数表：类型参数PT205NBJ-1（测量型）典型 单位输入电流 0-2 4 mA输出电流 0-2 4 mA温度系数 30 30 ppm/°C相——移 9 12工作温度 -35～ 75 °C储存温度 -50～ 80 °C重 量 约15 g副边内阻 160～180 Ω体 积 18.3*19.5*17 mm使用频率范围 0.02-10 KHZ负载电阻 <880(4mA时) Ω短时热电流 <20 mAdzsc/19/0217/19021718.jpg是为有效值≤3.53V AD转换而设计的，图中R和限流电阻R要求温度系数优于50ppm，输出=输入V/ (R 内阻)*R。"
供应微型电流型电压互感器2mA：2mA

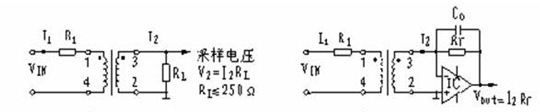

信息内容：PT31C微型精密交流电流型电压互感器一、特点：1、 体积小，精度高；印刷线路板直接焊接安装，使用方便，外形美观；2、 全封闭，机械和耐环境性能好，电压隔离能力强，安全可靠。二、外形图、安装尺寸和线圈图： dzsc/19/0220/19022001.jpg三、性能参数： PT31C是一种电流型电压互感器，它实际是初、次级匝比为1：1的电流互感器，使用时需在初级串接限流电阻，输入输出都为mA级电流，输入电压不能直接施加于初级绕组，需串入限流电阻将电压信号转换为mA级电流，次级输出的mA级电流信号经并联一个电阻或外接I/V转换电路将电流信号再转换成电压信号。典型应用如图一和图二，性能参数见表一。 dzsc/19/0220/19022001.jpg表一：使用方法输入电压输出电压相移非线性度线性范围额定电流图一法≤1000Vac≤0.5Vac≤30’≤0.2%1.5倍额定2mA/2mA图二法≤1000Vac≤1/2倍 IC电源电压≤5’≤0.1%2倍额定2mA/2mA 四、注意事项：本型电压互感器其原理是电流型电压互感器，所以次级电路不允许开路使用，也因于此，请不要在次级回路安装熔断器。
