SSR-60DA 台湾ANV固态继电器
| 价 格： | 1.00 | |
| 品牌/商标： | 台湾ANV | |
| 型号/规格： | SSR-60DA | |
| 种类： | 温度 | |
| 材料： | 金属 | |
| 材料物理性质： | 导体 | |
| 材料晶体结构： | 单晶 | |
| 制作工艺： | 集成 | |
| 输出信号： | 模拟型 | |
| 防护等级： | 1 | |
| 线性度： | 1（%F.S.） | |
| 迟滞： | 1（%F.S.） | |
| 重复性： | 1（%F.S.） | |
| 灵敏度： | 1 | |
| 漂移： | 1 | |
| 分辨率： | 1 |
台湾ANV固态继电器
SSR”是表示固态继电器字母符号，它是一种无机械触点的电子开关器件。它的图形符号如图126(a)所示，外形如图126 (b)所示。
(1)固态继电器的特点 固态继电器因为没有机械触点以及其他机械部件，因此它的可靠性非常高，寿命长，在通与断的瞬间不会产生电火花、更没有噪声，其开关速度相当快、工作频率也相当高。又因该种继电器的输入与输出间采用光耦合器，因此又具有良好的抗干扰性能。
固态继电器另一个特点是驱动电压、电流很小，也就是给输入端一个很小的信号，就能完成对系统的控制。因此可由TTL、CMOS等数字电路直接驱动。所以被广泛应用于数字程控装置、数据处理系统的终端装置，以及其他各种自动控制系统。
(2)固态继电器的类型 按其所控制的负载电源进行区分有交流固态继电器(AC-SSR)和百流田态继电器(DC-SSR)。交流固态继电器能够控制交流负载电源的接通与断开，其输出开关器件多为双向晶闸管。直流固态继电器能够控制直流负载电源的接通与断开，其输出开关器件多为大功率晶闸管。
(3)固态继电器的结构 内部结构框图如图127所示。山输人电路与输出电路两大部分组成。输人电路为一个光隅合器，它能起到隔离与控制作用。输出电路由触发电路与开关电路组成，当光稠合器的发光二极管没有通电时，开关输出电路为断开状态，当发光二极管通电发光时，光稠合电路输出信号，经触发电路的放大后，使输出电路的开关元件达到饱和导通状态，从而完成了对负载电路的接通与断开
外形尺寸: 65.5L×45.0W×23.5H输出负载电压: 24-380VAC(基本型)输出负载电流: 10A、25A、40A、50A、60A、75A、90A输入控制电压: 3-32VDC输入控制电流: DC 3-25 mA通态压降: ≤1.5V断态漏电流: ≤2mA断态时间: ≤10mS介质耐压: 2500VAC绝缘电阻: 1000MΩ/500VDC环境温度: -30℃- 75℃安置方式:螺栓固定工作指示: LED重量: 132g说明: 1、负载10A，必须安装散热器，40A以上加风扇强冷或水冷。2、使用感性负载时,请务必在输出端并接一压敏电压,取值为负载电压的1.6-1.9倍
台湾ANV固态继电器
内装指示灯(LED)指示其动作
用表面贴焊技术，提供最可靠的品质
高绝缘阻抗超过50MΩ(500VDC)
高耐压超过2.5KV
具零点触发方式，可有效避免高频/电磁干扰
内装缓冲回路，可吸收外来的瞬间突波
负载电流
10A SSR-10DA SSR-10DA-H SSR-10AA SSR-10AA-H SSR-05DD
15A SSR-15DA SSR-15DA-H SSR-15AA SSR-15AA-H SSR-10DD
25A SSR-25DA SSR-25DA-H SSR-25AA SSR-25AA-H 3～32VDC
40A SSR-40DA SSR-40DA-H SSR-40AA SSR-40AA-H 5～60VAC
50A SSR-50DA SSR-50DA-H SSR-50AA SSR-50AA-H
60A SSR-60DA SSR-60DA-H SSR-60AA SSR-60AA-H单相直流控制直流
70A SSR-70DA SSR-70DA-H SSR-70AA SSR-70AA-H SSR-05DD-H
80A SSR-80DA SSR-80DA-H SSR-80AA SSR-80AA-H SSR-10DD-H
控制端电压3～32VDC 3～32VDC 80～250VAC 80～250VAC 3～32VDC
负载端电压24～380VAC 75～480VAC 24～380VAC 75～480VAC 5～200VAC
负载电流
10A SSR3-10DA SSR3-10DA-H SSR3-10AA SSR3-10AA-H
15A SSR3-15DA SSR3-15DA-H SSR3-15AA SSR3-15AA-H
25A SSR4-25DA SSR4-25DA-H SSR4-25AA SSR4-25AA-H
40A SSR3-40DA SSR3-40DA-H SSR3-40AA SSR3-40AA-H
50A SSR3-50DA SSR3-50DA-H SSR3-50AA SSR3-50AA-H
60A SSR3-60DA SSR3-60DA-H SSR3-60AA SSR3-60AA-H
70A SSR3-70DA SSR3-70DA-H SSR3-70AA SSR3-70AA-H
80A SSR3-80DA SSR3-80DA-H SSR3-80AA SSR3-80AA-H
控制端电压3～32VDC 3～32VDC 80～250VAC 80～250VAC
负载端电压24～380VAC 75～480VAC 24～380VAC 75～480VAC
"
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 王小云
- 电话：0755-29796061
- 传真：0755-29796061
- 手机：
- QQ ：
Panasonic松下SUNX神视光纤传感器FX-301光纤放大器
信息内容：种类标准型长距离型 电缆组合 电缆组合NPN输出FX-101(-Z)(注4)FX-101-CC2FX-102(-Z)(注4)FX-102-CC2PNP输出FX-101P(-Z)(注4)FX-101P-CC2FX-102P(-Z)(注4)FX-102P-CC2电源电压12～24V DC±10% 脉动P-P10%以下消耗电力通常时：720mW以下(电源电压24V时，消耗电流30mA以下)ECO模式时：600mW以下(电源电压24V时，消耗电流25mA以下)输出<NPN输出型>NPN开路集电极晶体管流入电流：100mA外加电压：30V DC以下(输出和0V之间)剩余电压：1.5V以下(流入电流为100mA时)<PNP输出型>PNP开路集电极晶体管流出电流：100mA外加电压：30V DC以下(输出和 V之间)剩余电压：1.5V以下(流出电流为100mA时)

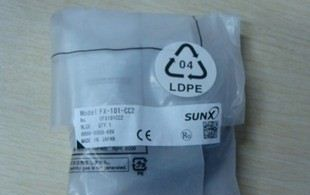

SUNX神视FX-101,FX-101-CC2光纤放大器
