SUNX神视FX-101,FX-101-CC2光纤放大器
| 价 格： | 1.00 | |
| 品牌/商标： | SUNX/神视 | |
| 型号/规格： | FX-101,FX-101-CC2 | |
| 种类： | 温度 | |
| 材料： | 金属 | |
| 材料物理性质： | 导体 | |
| 材料晶体结构： | 单晶 | |
| 制作工艺： | 集成 | |
| 输出信号： | 模拟型 | |
| 防护等级： | 1 | |
| 线性度： | 1（%F.S.） | |
| 迟滞： | 4（%F.S.） | |
| 重复性： | 2（%F.S.） | |
| 灵敏度： | 3 | |
| 漂移： | 2 | |
| 分辨率： | 0 |
日本神视SUNX,Panasonic光纤及放大器
名称：FX-101,FX-101-CC2光纤放大器
便于理解
现场中极其活跃的2个数字画面
备有2个数字画面，可以同时确认基准值、入光量，以及进行各种设定时，发挥极强的操作性。
只需按下 △ (UP按钮)、 △ (DOWN按钮)便可直接调节基准值。可类似于调节式传感器使用。当然也备有锁定功能。
通用性
使用通用连接器削减传感器部署时间＆维修品番
使用的连接器为通用连接器，因此可大大降低传感器购买后的连接器加工费和加工所需的传感器部署时间。微型光电传感器PM-64系列和连接器零部件可通用。
使用通用连接器削减传感器部署时间＆维修品番
SUNX光纤传感器商品体系
可以根据用途选择。
从简单设定到设定，明确分为3层结构
根据设定内容的级别明确分为：日常进行的设定为“RU N模式” 、基本设定为“SET模式”、功能为“PRO模式”。
设定操作既便于理解又简单。
RUN MODE
面向现场操作者 面向设计负责人
快速、代码输入功能
只需选择事先设定的数值便可设定传感器。
快速设定号码(摘录)
号码输出工作投光量选择定时
-00-遮光时ONOFF无
-01-遮光时ONON无
-02-遮光时ONOFFOFF延迟10ms
-03-遮光时ONONOFF延迟10ms
-10-入光时ONONON延迟40ms
-11-入光时ONOFFON延迟40ms
-12-入光时ONONON延迟10ms
-13-入光时ONOFFON延迟10ms
通过电话顺利进行技术支持
用电话时也能通过“数值”顺利确认。也易于对海外客户进行技术支持。
SET MODE
面向现场操作者
用ON/OFF按钮进行教导
只需在有检测物体的状态下按下ON按钮，在无检测物体的状态下按下OFF按钮。不必转换或判断入光时ON (
L_ON)、遮光时ON(d_ON)。
<设定实例>
透过型·回归反射型
反射型
面向设计负责人
投光量选择功能
如果在近距离检测或检测透明或微小物体时，受光水平逐渐饱和，可调节传感器的投光量，而“无需改变反应时间”使检测稳定。
面向现场操作者
投光频率设定功能
（FX-101□：最多防干扰3台 FX-102□：最多防干扰4台）
设定每台的投光频率，防止相互干扰。设定时，投光会闪光，因此设定的光纤一目了然。另外，由于不是通过光通信防干扰，因此不必像以前那样贴近安装放大器，即使放大器之间有距离也能发挥其功能。
※如果转换投光频率，反应时间也将变化。
限定教导功能
仅教导无检测物体的状态(入光量稳定状态)，设定[基准值]。便于有背景物体时的检测和微小物体的检测。也可根据外部输入进行教导。
PRO MODE
面向现场操作者
基准值追踪周期设定功能
由于根据长期的环境变化(灰尘等)追踪投光量的变化，可在任意周期确认入光量，自动再次设定基准值。
GETA功能
将每个放大器的现入光量补正为指标值，可减少偏差。
基准值余量设定
可确认相对于现入光量基准值的余量。无余量时，可使数字指示屏闪烁。
外部输入设定
可通过外部输入进行投光停止、限定/AUTO教导、ECO的设定。
设定复制功能
可将主侧放大器的设定内容复制到副侧放大器。可削减工数、人为错误。
备有数字光纤传感器具备的功能·性能，实现低价格！
与本公司以前生产的数字型相比，FX-100的购买更简便。也非常适合代替调节型和教导型的传感器。
订购指南
放大器
种类形状型号投光二极体输 出
标准型 FX-101(注2)红色LEDNPN开路集电极晶体管
M8插入式连接器型FX-101-Z(注3)NPN开路集电极晶体管
FX-101P(注2)PNP开路集电极晶体管
M8插入式连接器型FX-101P-Z(注3)PNP开路集电极晶体管
电
缆
组
合
(注1)FX-101-CC2NPN开路集电极晶体管
FX-101P-CC2PNP开路集电极晶体管
长距离型 FX-102(注2)NPN开路集电极晶体管
M8插入式连接器型FX-102-Z(注3)NPN开路集电极晶体管
FX-102P(注2)PNP开路集电极晶体管
M8插入式连接器型FX-102P-Z(注3)PNP开路集电极晶体管
电
缆
组
合
(注1)FX-102-CC2NPN开路集电极晶体管
FX-102P-CC2PNP开路集电极晶体管
注：
1) 附带带连接器电缆，长2m(CN-14A-C2)。
2)
请务必使用另售的带连接器电缆CN-14A-C□、连接器CN-14A或J.S.T.Mfg.Co.,Ltd生产的连接器
(接点：SPHD-001T-P0.5，套壳：PAP-04V-S)。
3) 请务必使用另售的带M8连接器电缆CN-24A-C□。
附件
·CN-14A-C2
(带连接器电缆，长2m) ※仅附带于电缆组合型
配件(另售)
品名型号说明
带连接器电缆CN-14A-C1长1m0.2mm2 4芯一端带连接器的橡皮绝缘软电缆
电缆外径：φ 3.7mm
CN-14A-C2(注1)长2m
CN-14A-C3长3m
CN-14A-C5长5m
带连接器电缆
(耐弯曲性电缆规格)CN-14A-R-C1长1m
CN-14A-R-C2长2m
CN-14A-R-C3长3m
CN-14A-R-C5长5m
M8带连接器电缆CN-24A-C2长2m适用于一端带M8插入式连接器型
电缆外径:φ4mm
CN-24A-C5长5m
连接器CN-14A每套套壳10个，接点40个
保护罩FC-FX-1保护放大器的调节面。
放大器安装支架MS-DIN-4放大器专用的安装支架。
尾盘MS-DIN-E
(每套2个)当串联连接多个放大器，或在DIN导轨上移动放大器时，这些尾盘确保所有的放大器安全安装并充分连接。
注：1) 附带于电缆组合型(FX-10□-CC2)。
匹配连接器推荐产品的介绍
J.S.T.Mfg.Co.,Ltd生产 接点：SPHD-001T-P0.5，套壳：PAP-04V-S
注意：推荐产品的详情，请向厂商咨询。
压接工具推荐产品的介绍
J.S.T.Mfg.Co.,Ltd生产 型号：YC-610R
注意：推荐产品的详情，请向厂商咨询。 M8带连接器电缆保护罩
• CN-24A-C□
• FC-FX-1
放大器安装支架带连接器电缆连接器
• MS-DIN-4
• CN-14A(-R)-C□
• CN-14A
规格
种类标准型长距离型
电缆组合 电缆组合
NPN输出FX-101(-Z)(注4)FX-101-CC2FX-102(-Z)(注4)FX-102-CC2
PNP输出FX-101P(-Z)(注4)FX-101P-CC2FX-102P(-Z)(注4)FX-102P-CC2
电源电压12～24V DC±10% 脉动P-P10%以下
消耗电力通常时：720mW以下(电源电压24V时，消耗电流30mA以下)
ECO模式时：600mW以下(电源电压24V时，消耗电流25mA以下)
输出<NPN输出型>
NPN开路集电极晶体管
流入电流：100mA
外加电压：30V DC以下(输出和0V之间)
剩余电压：1.5V以下(流入电流为100mA时)<PNP输出型>
PNP开路集电极晶体管
流出电流：100mA
外加电压：30V DC以下(输出和 V之间)
剩余电压：1.5V以下(流出电流为100mA时)
输出工作入光时ON或非入光时ON 可通过SET模式转换
短路保护装 备
外部输入<NPN输出型>
NPN无接点输入
信号条件
High：＋8V～＋V DC或开路
Low：0～＋2V DC(流出电流0.5mA以下)
输入阻抗：约10kΩ<PNP输出型>
PNP无接点输入
信号条件
High：＋4V～＋V DC(流入电流0.5～3mA)
Low：0～＋0.6V DC或开路
输入阻抗：约10kΩ
反应时间投光频率0：250μs以下(出厂状态)
投光频率1：450μs以下
投光频率2：500μs以下
投光频率3：600μs以下
投光频率1：2.5ms以下(出厂状态)
投光频率2：2.8ms以下
投光频率3：3.2ms以下
投光频率4：5.0ms以下
灵敏度设定方法2点教导/限定教导/全自动教导
工作状态指示灯橙色LED(输出ON时亮起)
数字显示4位(绿色) 4位(红色)LCD显示
设定灵敏度微调功能装 备
定时器功能ON延迟定时器/OFF延迟定时器 可调节有效或无效
［定时时间：1ms、5ms、10ms、20ms、40ms、50ms、100ms、500ms、1,000ms］
投光量选择功能装备 可调节有效或无效
防干扰功能装备 投光频率转换式(注2)
(投光频率1、2、3中的功能)装备 投光频率转换式(注2)
(投光频率1、2、3、4中的功能)
环
境
性
能周围温度－10～＋55°C(4～7台贴近安装时：－10～＋50°C，8～16台贴近安装时：－10～＋45°C)
(注意不可结露、结冰) 存储：－20～＋70°C
周围湿度35～85%RH、存储：35～85%RH
周围照明度白炽光：受光面照明度3,0000x
耐电压AC1,000V 1分钟 所有电源连接端子与外壳之间(注3)
绝缘电阻DC250V兆时20MΩ以上 所有电源连接端子与外壳之间(注3)
耐振动频率10～150Hz 双振幅0.75mm XYZ各方向2小时
耐冲击频率98m/s2(约10G) XYZ各方向5次
投光二极体(调制式)红色LED(投光波峰波长：632nm)
材质外壳：聚碳酸酯，按钮开关：聚碳酸酯，光纤固定杆：PBT
连接方式连接器连接式(注4)
接线长度用0.3mm2以上电缆可延长至100m
重量主体重量：约15g
包装重量：约35g主体重量：约15g
包装重量：约75g主体重量：约15g
包装重量：约35g主体重量：约15g
包装重量：约75g
附件－CN-14A-C2
(带连接器电缆，长2m)：1根－CN-14A-C2
(带连接器电缆，长2m)：1根
注：
1) 在未指定的测定条件下，周围温度＝＋23℃。
2) 使用防干扰功能时，请将想防干扰的两个放大器的投光频率相互设定成不同的值。
但是，请注意FX-101(P)/FX-101(P)-CC2的投光频率0(出厂状态)不能起动防干扰功能。
3) 耐电压和绝缘电阻是放大器单体的值。
4) 型号名末尾没有“-CC2”的机型不附带连接器电缆(CN-14A-C2)。
请务必使用另售的带连接器电缆CN-14A-C□或连接器CN-14A或J.S.T.Mfg.Co.,Ltd生产的连接器(接点：SPHD-001T-P0.5，套壳：PAP-04V-S)。
型号名末尾带“-Z”的为M8插入式连接器型。请确保使用选购件M8插入式连接器电缆CN-24A-C□。
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 王小云
- 电话：0755-29796061
- 传真：0755-29796061
- 手机：
- QQ ：
SSR-15DA 台湾ANV固态继电器
信息内容：台湾ANV固态继电器SSR”是表示固态继电器字母符号，它是一种无机械触点的电子开关器件。它的图形符号如图126(a)所示，外形如图126 (b)所示。(1)固态继电器的特点 固态继电器因为没有机械触点以及其他机械部件，因此它的可靠性非常高，寿命长，在通与断的瞬间不会产生电火花、更没有噪声，其开关速度相当快、工作频率也相当高。又因该种继电器的输入与输出间采用光耦合器，因此又具有良好的抗干扰性能。 固态继电器另一个特点是驱动电压、电流很小，也就是给输入端一个很小的信号，就能完成对系统的控制。因此可由TTL、CMOS等数字电路直接驱动。所以被广泛应用于数字程控装置、数据处理系统的终端装置，以及其他各种自动控制系统。 (2)固态继电器的类型 按其所控制的负载电源进行区分有交流固态继电器(AC-SSR)和百流田态继电器(DC-SSR)。交流固态继电器能够控制交流负载电源的接通与断开，其输出开关器件多为双向晶闸管。直流固态继电器能够控制直流负载电源的接通与断开，其输出开关器件多为大功率晶闸管。(3)固态继电器的结构 内部结构框图如图127所示。山输人电路与输出电路两大部分组成。输人电路为一个光隅合器，它能起到隔离与控制作用。输出电路由触发电路与...

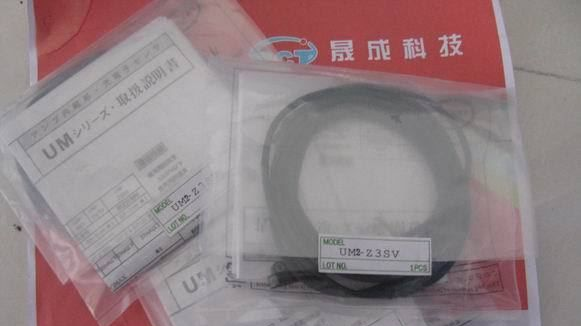

日本TAKEX 竹中UM系列小型光电开关UM-R3T光电传感器漫反射
