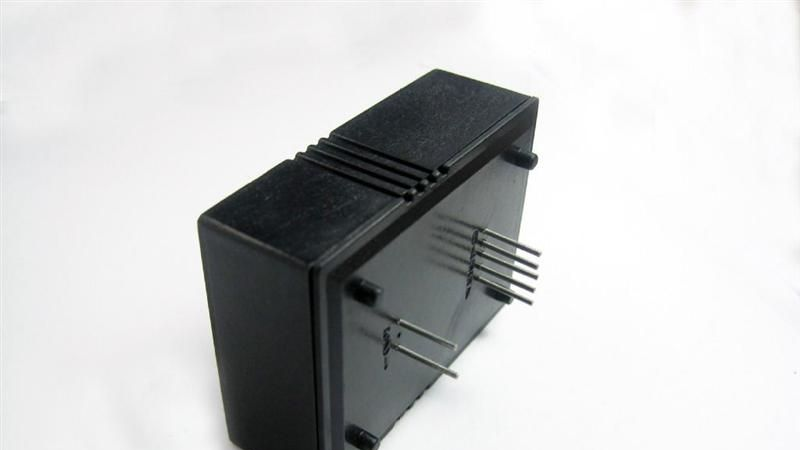

供应霍尔电流传感器,用于变频器,工控设备
| 价 格： | 面议 | |
| 品牌/商标： | 茶花 | |
| 型号/规格： | CS050LX | |
| 种类： | 霍尔 | |
| 材料： | 聚合物 | |
| 材料物理性质： | 绝缘体 | |
| 材料晶体结构： | 非晶 | |
| 制作工艺： | 厚膜 | |
| 输出信号： | 模拟型 | |
| 线性度： | 0.1（%F.S.） | |
| 重复性： | 0.1（%F.S.） | |
| 漂移： | 0.01 |
产品描述:
应用霍尔效应原理的电流传感器，能在电隔离条件下测量直流、交流、脉冲以及各种不规则波形的电流。
技 术 参 数
型号 | CS005LX | CS010LX | CS015LX | CS020LX | CS030LX | CS050LX | ||
IPN | 原边额定输入电流 | 5 | 10 | 15 | 20 | 30 | 50 | A |
IP | 原边电流测量范围 | 0 ～± 15 | 0 ～± 30 | 0 ～± 45 | 0 ～± 60 | 0 ～± 90 | 0 ～± 150 | A |
VSN | 副边额定输出电压 | 4 ± 1% | V | |||||
VC | 电源电压 | ± 12 ～± 15 （± 5% ） | V | |||||
IC | 电流消耗 | VC= ± 15V <10 | mA | |||||
Vd | 绝缘电压 | 在原边与副边电路之间 2.5 KV 有效值 /50Hz/1 分钟 | ||||||
εL | 线性度 | <0.5 | %FS | |||||
V0 | 零点失调电压 | TA=25 ℃ < ± 20 | mV | |||||
VOM | 磁失调电压 | IPN→ 0 < ± 20 | mV | |||||
VOT | 失调电压温漂 | IPN=0 TA=–10 ～ 70 ℃ < ± 1.0 | mV/ ℃ | |||||
Tr | 响应时间 | ≤ 1 | μ s | |||||
f | 频带宽度（ -3dB ） | DC ～ 20 | kHz | |||||
TA | 工作环境温度 | –25 ～ 85 | ℃ | |||||
TS | 贮存环境温度 | –40 ～ 100 | ℃ | |||||
RL | 负载电阻 | TA=25 ℃ ≥ 10 K | Ω | |||||
结构参数（ mm）
dzsc/18/9678/18967843.jpg
| 引脚说明： 1 ：＋ 15V 2 ：－ 15V 3 ： Vout 4 ： 0V( 电源地 ) 5 ：原边电流输入 6 ：原边电流输出 |
使用说明
◆ 传感器按结构图说明接线，当待测电流从传感器输入端输入，即可从输出端测得与被测电流一一对应的电压值。
（注：错误的接线可能导致传感器的损坏）
◆ 根据用户需求定制不同额定输入电流和输出电压的传感器。
◆ 传感器的输出幅度可根据用户需要进行适当调整。
