供应茶花CSM025A系列霍尔电流传感器
| 价 格： | 面议 | |
| 品牌/商标： | 茶花 | |
| 型号/规格： | CSM025A系列霍尔电流传感器 | |
| 种类： | 霍尔 | |
| 材料： | 聚合物 | |
| 材料物理性质： | 绝缘体 | |
| 材料晶体结构： | 非晶 | |
| 制作工艺： | 厚膜 | |
| 输出信号： | 模拟型 | |
| 线性度： | 1（%F.S.） | |
| 迟滞： | 1（%F.S.） | |
| 重复性： | 1（%F.S.） | |
| 灵敏度： | 1 |
CSM025A系列霍尔电流传感器
应用霍尔效应原理能在电隔离条件下测量直流、交流、脉冲以及各种不规则波
形的电流。
技术参数
| 型号 | CSM025A | |||||||||
| IPN | 额定输入电流 | 25 | A | |||||||
| IP | 电流测量范围 | 0～36 | A | |||||||
| ISN | 额定输出电流 | 25 | mA | |||||||
| KN | 匝数比 | 1-2-3-4-5：1000 | ||||||||
| RM | 测量电阻VC=±15V | IP=±25A时 100-320 | Ω | |||||||
| IP=±36A时 100-190 | Ω | |||||||||
| VC | 电源电压 | ±12～±15（5%） | V | |||||||
| IC | 电流消耗 | 10 Is | mA | |||||||
| Vd | 绝缘电压 | 在原边与副边电路之间2.5KV有效值/50Hz/1分钟 | ||||||||
| εL | 线性度 | ≤0.2 | %FS | |||||||
| X | 精度 | TA=25℃ ±0.2 | % | |||||||
| I0 | 零点失调电流 | TA=25℃ ≤±0.08 | mA | |||||||
| IOM | 磁失调电流 | IP→0 <±0.08 | mA | |||||||
| IOT | 失调电流温漂 | IP=0 TA=–25～ 70℃ 0.1～0.65 | mA | |||||||
| Tr | 响应时间 | ≤1 | μs | |||||||
| f | 频带宽度（-1dB） | DC～100 | kHz | |||||||
| TA | 工作环境温度 | –25～ 70 | ℃ | |||||||
| TS | 贮存环境温度 | –40～ 100 | ℃ | |||||||
| RIS | 次级内阻（TA=25℃） | 110 | MΩ | |||||||

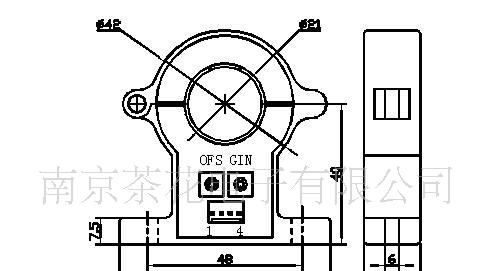

结构参数（mm）
使用范围和接线方式
u 电焊机电源
u 开关电源
u 电池电源
u 不间断电源
u 变频调速、伺服电机。
u 传感器按结构图说明接线，当待测电流从传感器输入端入，即可从输出端测得与被测电流一一对应的电压值。（注：错误的接线可能导致传感器的损坏）
"- 所属城市：江苏 南京
- [联系时请说明来自维库仪器仪表网]
- 联系人： 刘钰
- 电话：025-68900270
- 传真：025-68900270
- 手机：
- QQ ：
供应电流传感器,用于静相器,变频器,电焊机

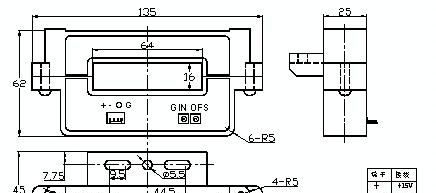

信息内容：产品描述:应用霍尔效应开环原理的电流传感器，能在电隔离条件下测量直流、交流、脉冲以及各种不规则波形的电流.大量用于静相器,大功率变频器,大功率电源,电焊机的制造. 技 术 参 数 型号CS300KCS500KCS800KCS1000KCS1500K IPN原边额定输入电流30050080010001500AIP原边电流测量范围0 ～± 6000 ～± 10000 ～± 16000 ～± 20000 ～± 2500AVSN副边额定输出电压4 ± 1%VVC电源电压± 12 ～± 15 （± 5% ）VIC电流消耗VC= ± 15V <25mAVd绝缘电压在原边与副边电路之间 6KV 有效值 /50Hz/1 分钟 εL线性度<1%FSV0零点失调电压TA=25 ℃ < ± 25mVVOM磁失调电压IPN→ 0 < ± 25mVVOT失调电压温漂IP=0 TA=–25 ～ 85 ℃ < ± 1mV/ ℃Tr响应时间≤ 7μ sf频带宽度（ -3dB ）DC ～ 20kHzTA工作环境温度–25 ～ 85℃TS贮存环境温度–40 ～ 100℃RL负载电阻TA=25 ℃ ≥ 10 KΩ结构参数（ mm）dzsc/19/0234/19023451.jpg引脚说明：1 ： 15V2 ：－ 15V3 ： Vout4 ： 0V( 电源地 )OFS ：零点调节GIN ：幅度调节使用说明◆ 感器按结构图说明...
A-CS400EK1可拆卸霍尔电流传感器(变送器)
信息内容：A-CS400EK1系列可拆卸霍尔电流传感器(变送器) 应用霍尔效应开环原理的电流传感器，能在电隔离条件下测量交流信号电流,转换成直流信号输出 技术参数 型号A-CS050EK1A-CS100EK1A-CS200EK1A-CS300EK1A-CS400EK1 IPN原边额定输入电流50(AC)100(AC) 200(AC)300(AC)400(AC) A(rms)IP原边电流测量范围 100(AC)200(AC)400(AC)600(AC)800(AC)A(rms)VSN副边额定输出电流4~20mA（DC）or 1~5V(DC) ±1% VC电源电压 24 或(12)（±5%）VIC电流消耗 VC=±15V <25mAVd 绝缘电压在原边与副边电路之间2.5KV有效值/50Hz/1分钟 εL 线性度<±1%FSV0零点失调电压TA=25℃ <±20mVVOT失调电压漂移 IP=0 TA=–25～ 85℃ <±1mV/℃Tr响应时间 ≤80msf响应频率 450Hz～2kHz TA工作环境温度 –25～ 85℃TS贮存环境温度 –40～ 100℃RL负载电阻 TA=25℃ ...
