本厂加工生产Y11系列电连接器 欢迎采购 18796785115
| 价 格： | 面议 | |
| 是否提供加工定制： | 是 | |
| 品牌： | 普杰 | |
| 型号： | Y11系列电连接器 | |
| 应用范围： | 航空 | |
| 种类： | 针座/插针 | |
| 接口类型： | 1394 | |
| 支持卡数： | 二合一 | |
| 读卡类型： | CF | |
| 形状： | 圆形 | |
| 制作工艺： | 熔接 | |
| 特性： | 防爆 | |
| 工作频率： | 高频 | |
| 接触件材质： | 普通 | |
| 绝缘体材质： | 普通 | |
| 芯数： | 5 | |
| 针数： | 5 | |
| 线长： | 10（mm） |
| 特点简介 Y11系列圆形密封电连接器具有快速连接，快速分离， 体积小、重量轻之特点。采用内卡口式锁紧方式。接 触件端接为焊接式，壳体有屏蔽式和非屏蔽式。使用 便捷，通用性好，功能多样，规格齐全。 国家专用标 准：GJB101 A-97要求 技术特征 环境性能 工作温度：焊接式-55℃~ 125℃ 相对湿度：40℃时达95% 工作高度：海拔30000m 振动：频率10Hz~2000Hz 加速度196m/s² 冲击：加速度490 m /s² 防盐雾、防雨淋、防沙尘等性能符合GJB101A-97要求 气密性：耐气压0.2Mpa(灌胶密封型插座) | dzsc/18/9675/18967511.jpg |
电气性能
接触电阻及额定电流
接触件规格（mm） | 接触电阻（mΩ） | 额定电流（A） |
Φ1.0 | ≤5 | 5 |
Φ1.5 | ≤3 | 10 |
外壳间电连续性≤200 mΩ
屏蔽外壳间电连续性≤5 mΩ
电磁干扰8000MHz时，衰减45dB
额定电压、耐电压及绝缘电阻
工作环境 | 额定电压（V） | 耐电压（V） | 绝缘电阻（mΩ） |
常温常压 | 500 | 1500 | ≥30000 |
湿 热 | 500 | 500 | ≥20 |
高 温 | 250 | ---- | ≥500 |
低气压条件1kpa | 150 | 200 | ---- |
机械性能
壳体：高强度铝合金材料、铜合金材料
非屏蔽镀层：阳极氧化着色
屏蔽镀层：化学镀镍
绝缘体：耐热热塑性材料
封线体和密封圈：硅橡胶材料
接触件：铜合金材料 镀层 ：金
机械寿命：500次
标记代号及意义
订货指南
用户可根据需要的功能订货，生产方按用户需要的功能组装供货、做到合理经济使用。
特殊订货必须参看以上特殊组件结构，按组件代号进行订货。组件代号只有Y11-XXOO-80、Y11-XXOO-81、Y11-XXOO-83、Y11-XXOO-84、Y11-XXOO-85、Y11-XXOO-86、Y11-XXOO-87、Y11-XXOO-88、Y11-XXOO-89。标记号中间有“XXOO”，则表示壳体号可以随意选取。譬如要订14号体的插头金属防尘罩，则在订货单上写Y11-1400-80;若要订10号壳体插座金属防尘罩，则写Y11-1000-81;若要订18号壳体空插座，则写在Y11-1800-83;
Y11S系列的铜质电缆罩需单独订货；代号为Y11-XXOO-93,结构形式上与Y11-XXOO-88相同，总长度15nn
外形及安装尺寸
dzsc/18/9675/18967511.jpg
壳体 | A | M | H | L |
08 | Φ20 | M14*1 | Φ6 | 41 |
10 | Φ23 | M18*1 | Φ8 | 41 |
12 | Φ26 | M20*1 | Φ10 | 43 |
14 | Φ30 | M24*1 | Φ12 | 49 |
16 | Φ33 | M27*1 | Φ14 | 49 |
18 | Φ36 | M30*1 | Φ17 | 49 |
20 | Φ39 | M33*1.5 | Φ20 | 50.5 |
22 | Φ42 | M36*1.5 | Φ24 | 50.5 |
24 | Φ45 | M39*1.5 | Φ27 | 55 |
方形法兰盘插座
壳体号 | A | B | D | E | MD1 | H | L |
08 | 21 | 15±0.15 | 13 | 1.3 | 14*1 | 6 | 41.5 |
10 | 24 | 18±0.15 | 16 | 1.5 | 18*1 | 8 | 41.5 |
12 | 27 | 21±0.15 | 20 | 1.5 | 20*1 | 10 | 43.5 |
14 | 30 | 23±0.15 | 23 | 1.5 | 24*1 | 12 | 49.5 |
16 | 33 | 25±0.15 | 26 | 1.5 | 27*1 | 14 | 49.5 |
18 | 36 | 27±0.15 | 29 | 1.5 | 30*1 | 17 | 49.5 |
20 | 39 | 29±0.15 | 32 | 2.2 | 33*1.5 | 20 | 51 |
22 | 42 | 32±0.15 | 35 | 2.2 | 36*1.5 | 24 | 51 |
24 | 45 | 35±0.15 | 38 | 2.2 | 39*1.5 | 27 | 55 |
- 所属城市：江苏
- [联系时请说明来自维库仪器仪表网]
- 联系人： 常留庆
- 电话：
- 传真：
- 手机：18252640993
- QQ ：
本厂加工生产Y50EX系列圆形电连接器 欢迎采购 18796785115

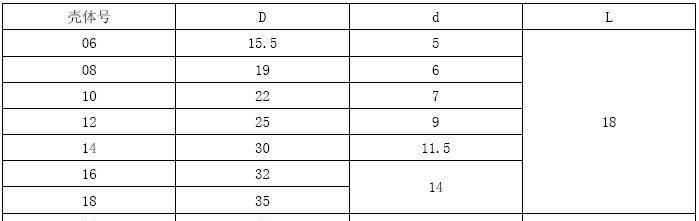

信息内容：Y50EX系列简介英制电连接器，符合国军标GJB598A-96 （MIL-C-26482）标准，采用内卡口锁紧形式， 插座密封，有多种安装方式，插头有多种出线 形式。技术特性环境性能工作温度：-55℃～ 125℃相对湿度：40℃时达95%工作高度：海拔30000m振动：频率10Hz～2000 Hz加速度196m/s2冲击：加速度490m/s2恒加速度：490m/s2密封性：耐压0.2MPa防盐雾，防潮湿，防霉菌性能等符合GJB598A-96标准的要求。dzsc/18/9865/18986519.jpg电气性能接触电阻及额定电流接触件规格（mm）接触电阻(mΩ)额定电流（A）φ0.8≤63φ1.0≤55φ1.6≤310φ2.39≤1.520φ3.6≤150额定电压、耐电压及绝缘电阻工作环境额定电压V耐电压V绝缘电阻MΩ常温常压5001500≥3000湿热500550≥20高温500—≥500低气压条件4.39KPa300375—射频抗干扰衰减值频率MHz1001502003004006008001000衰减dB6560605555504545外壳间电连续性：非屏蔽≥200mΩ，屏蔽≥5mΩ机械性能壳体：高强度铝合金材料，不锈钢非屏蔽镀层：阳极氧化作色屏蔽镀层：镀锌彩虹色钝化或军绿色钝化、化学镀镍、喷沙镀镍绝缘体：耐热热塑性材料接触件：铜合金材料 表面镀金机械寿命：50...
